ปรับย้ายตำแหน่งโมเดลในมุมมองแบบ 2 มิติได้แล้วใน Revit 2023
การปรับย้ายตำแหน่งโมเดลในมุมมองแบบ 2 มิติที่ทางซินเนอร์จี้ซอฟต์จะมาแนะนำให้ผู้อ่านทุกท่านได้รู้จักในวันนี้ ไม่ใช่คำสั่ง Move แต่อย่างใดนะครับ แต่จะเป็นคำสั่ง Displace Elements ซึ่งเป็นคำสั่งที่ใช้ในการปรับย้ายตำแหน่งโมเดลบนแบบเพื่อการแสดงผลเท่านั้น ช่วยสื่อสารแบบให้เข้าใจได้ง่าย ไม่ได้มีผลกระทบกับตัวโมเดลแต่อย่างใดครับ ซึ่งเป็นคำสั่งที่น่าสนใจและเป็นที่นิยมกันอย่างมากเลยล่ะครับ

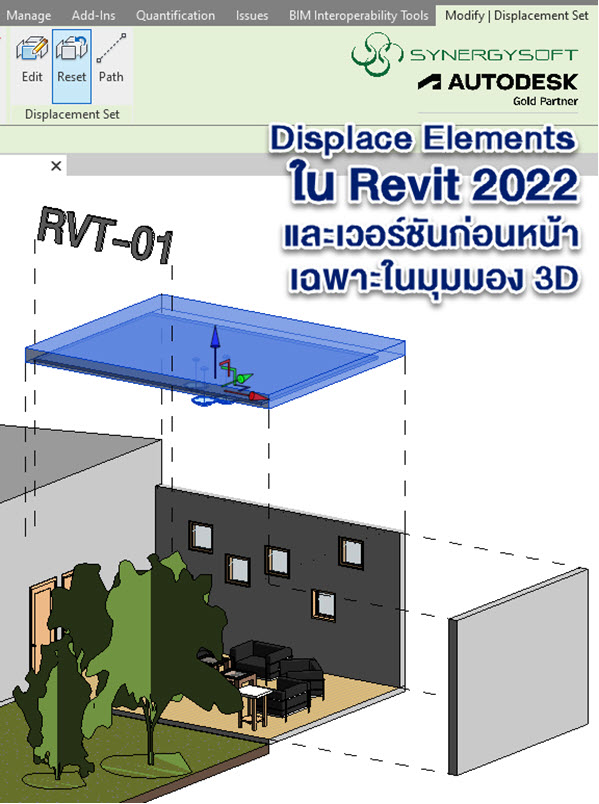

โดยปกติแล้ว คำสั่ง Displace Elements ใน Revit 2022 รวมถึงเวอร์ชั่นก่อนหน้านั้น จะใช้งานได้เฉพาะในมุมมองแบบ 3 มิติเท่านั้น โดยใช้ในการปรับย้ายตำแหน่งโมเดลให้เลื่อนแยกออกมาจากจุดเดิม เพื่อสื่อสารแบบให้ชัดเจน ดูแล้วเข้าใจง่ายยิ่งขึ้น

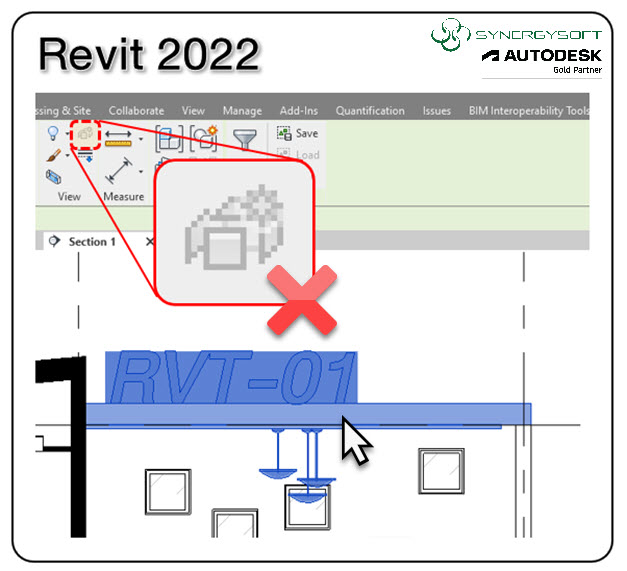

พอเราอยากจะมาทำวิธีการเดียวกันนั้น ในมุมมองแบบ 2 มิติกันดูบ้าง กลับพบว่าตัวคำสั่ง Displace Elements ไม่สามารถใช้งานได้ ขึ้นเป็นสีเทา ๆ อย่างที่เห็นในภาพเลยครับ

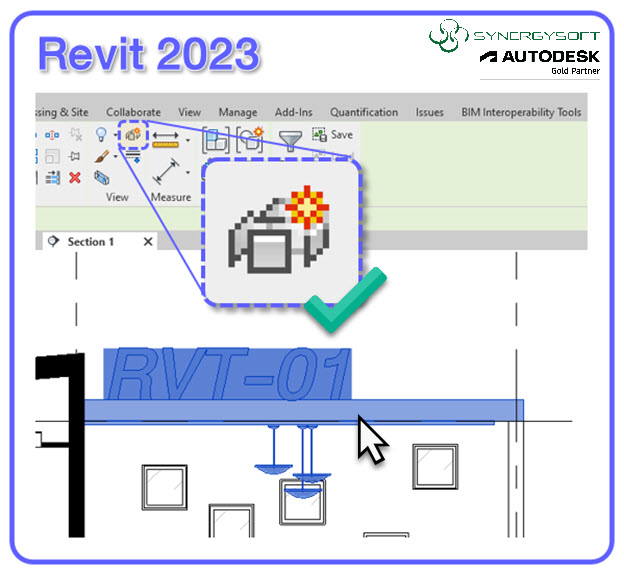

แต่สำหรับใน Autodesk Revit 2023 นี้ ระหว่างที่เราทำแบบในมุมมอง 2 มิติอยู่ สังเกตดูจะพบว่าคำสั่ง Displace Elements ได้มีการอัปเดตให้สามารถใช้งานในมุมมอง 2 มิติได้แล้ว ซึ่งมีขั้นตอนการใช้งานไม่ต่างไปจากเดิมที่เคยใช้ในมุมมองแบบ 3 มิติใน Revit เวอร์ชั่นก่อน ๆ เลยครับ

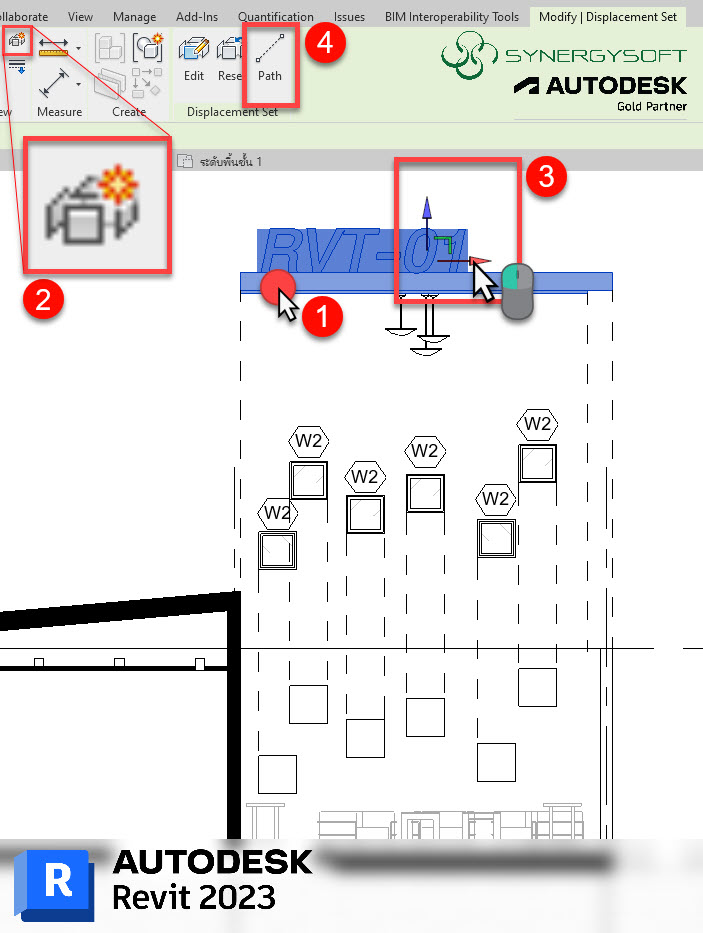

หากใครที่ไม่เคยใช้งานล่ะก็ ลองคลิกตามขั้นตอนในภาพด้านบนได้เลยนะครับ เพราะว่าเป็นคำสั่งที่ใช้งานง่ายมาก ๆ แถมยังมีประโยชน์สุด ๆ อีกด้วย เริ่มต้นโดย
(1) คลิกเลือกที่ชิ้นส่วนโมเดลส่วนที่ต้องการแยกออกมาจากตำแหน่งเดิมในโมเดลหลักก่อน
(2) จากนั้นคลิกที่ปุ่มคำสั่ง Displace Elements หน้าตาเป็นกล่องสี่เหลี่ยมที่ดูแยกส่วนกัน
(3) คลิกซ้ายค้างที่ลูกศร แล้วดึงลากย้ายไปตามแกนที่ต้องการ
(4) เพิ่มเส้น Path ซึ่งเป็นเส้นประที่แสดงแนวเชื่อมโยงโมเดลจากตำแหน่งเดิมของแต่ละจุดเพื่อให้เห็นที่มาได้ชัดเจนขึ้น
