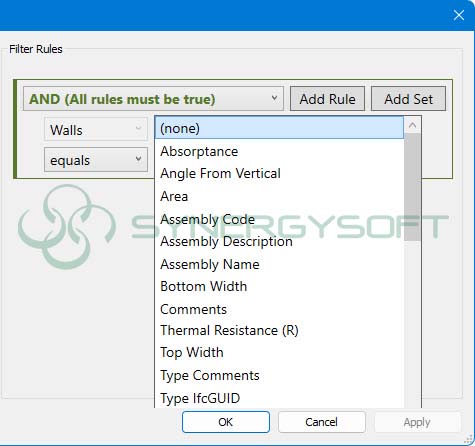

Filter เป็นคำสั่งที่ใช้งานสำหรับการ เปิด-ปิด Family เฉพาะชิ้นที่ต้องการ ในหน้าโปรเจกต์ โดยการ เปิด-ปิด ขึ้นอยู่กับค่าพารามิเตอร์ที่ควบคุม Family หรือ ใส่สีให้กับ Family เพื่อเป็นการแบ่ง System REVIT 2022 การทำ Filter ใน Revit 2022 จะเห็นว่า ค่าพารามิเตอร์ของหมวดหมู่ (Category) ผนัง (Wall) จะมีให้เลือกใช้แค่ Bottom Width, Top Width ซึ่งอาจจะไม่ตรงกับความต้องการ การนำไปใช้ประโยชน์ ของเรามากนัก
REVIT 2023 ปัจจุบัน Revit 2023 ได้พัฒนาคำสั่งการใช้งานมาหลากหลายคำสั่ง รวมถึงคำสั่งการทำ Filter ให้สามารถใช้งานได้หลายหลายมากยิ่งขึ้น ซึ่งสิ่งที่เพิ่มมาใน Filter คิอ พารามิเตอร์ ที่ใช้ควบคุมการแสดงผลของ Family ชิ้นนั้น
จากภาพด้านล่างคือ พารามิเตอร์ที่เพิ่มมาในการทำ Filter ใน Revit 2023 พารามิเตอร์ที่เพิ่มมา ได้แก่ Base Constraint, Base Offset, Top Constraint, Top Offset

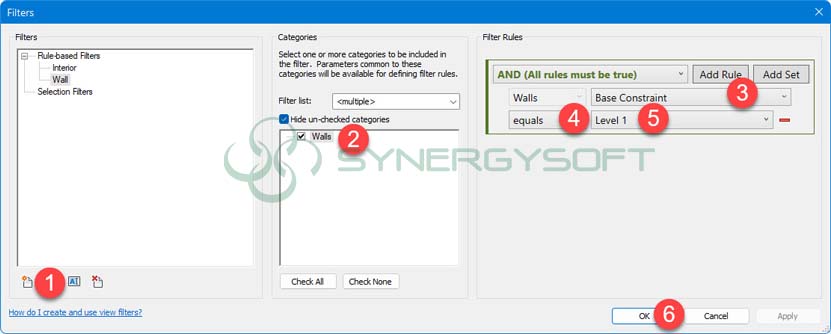

จากภาพด้านล่าง แสดงขั้นตอนการสร้าง Filter

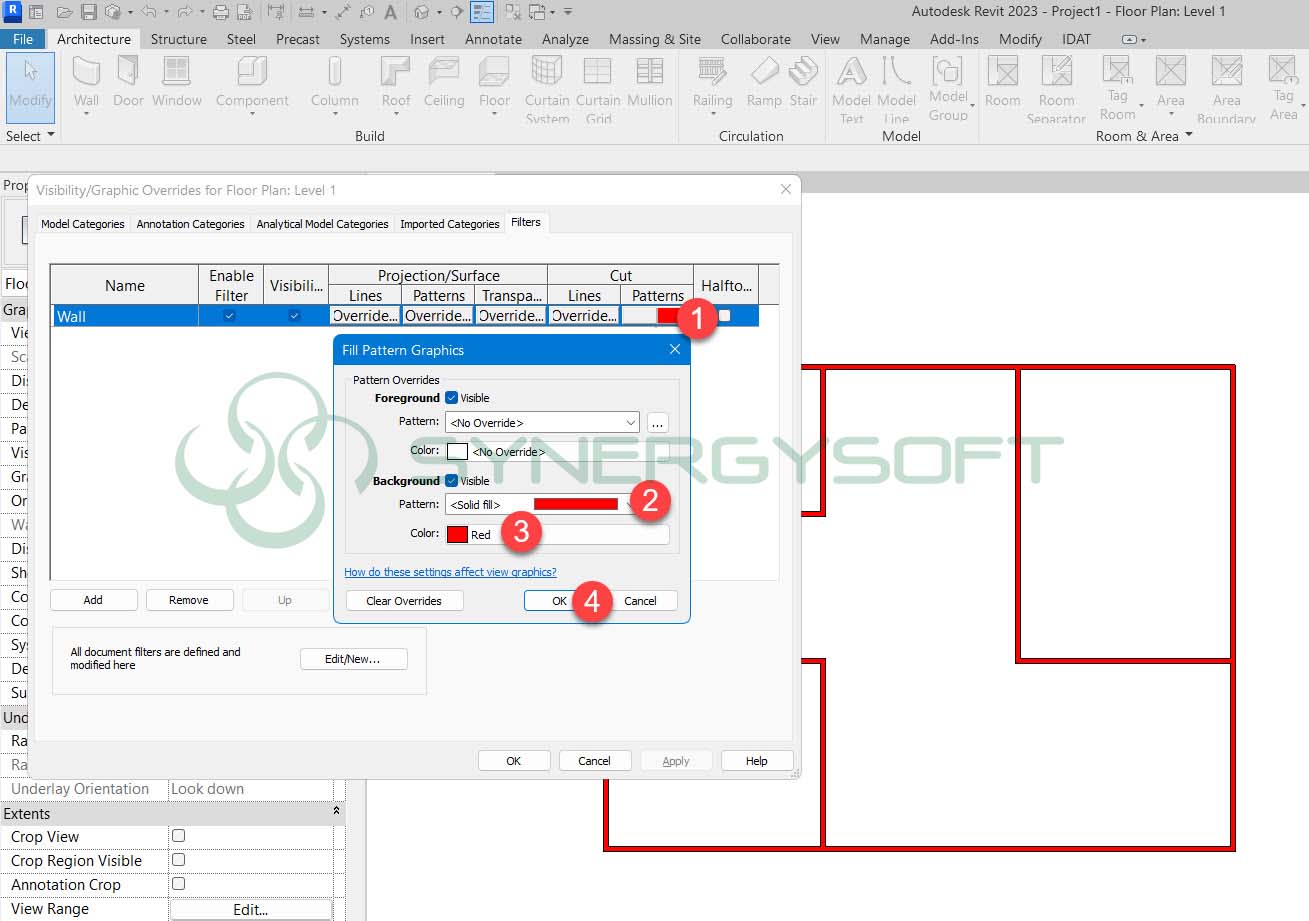

จากภาพด้านล่าง แสดงถึงขั้นตอนการนำ Filter ที่สร้างเรียบร้อยแล้ว มาตั้งค่าสี ในส่วนของ โมเดลที่ถูกตัด (Cut)
สุดท้ายนี้ ทุกท่านสามารถติดตามบทความดีๆ มีประโยชน์แบบนี้ ได้ทางเว็บไซต์ของ Synergysoft.co.th
