What’s New Revit 2020 #2 เพิ่มประสิทธิภาพการสร้างโมเดลเหล็กเสริม และบอกรายละเอียดโครงสร้างเหล็กเสริม

มีอะไรใหม่  What’s New Revit 2020  โดดเด่นด้วยคุณสมบัติเพิ่มเติม อาทิเช่น เพิ่มความสามารถในการสร้างโมเดลเหล็กเสริม  Enhanced Performance – Steel Connection & Detailing  บอกรายละเอียดโครงสร้างเหล็กเสริมประเภทบันได ชี้บอกรายละเอียดของเหล็กเสริมที่ถูกสร้างจากคำสั่ง Freeform และปรับเพิ่มความสามารถของคำสั่ง Multi-Rebar Annotation ได้ ทำให้สามารถใช้งานได้อย่างสะดวกง่ายดายมากยิ่งขึ้น

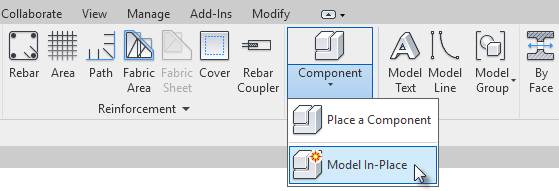

1.  เพิ่มความสามารถในการสร้างโมเดลเหล็กเสริม ใน Model in Place ประเภทบันได

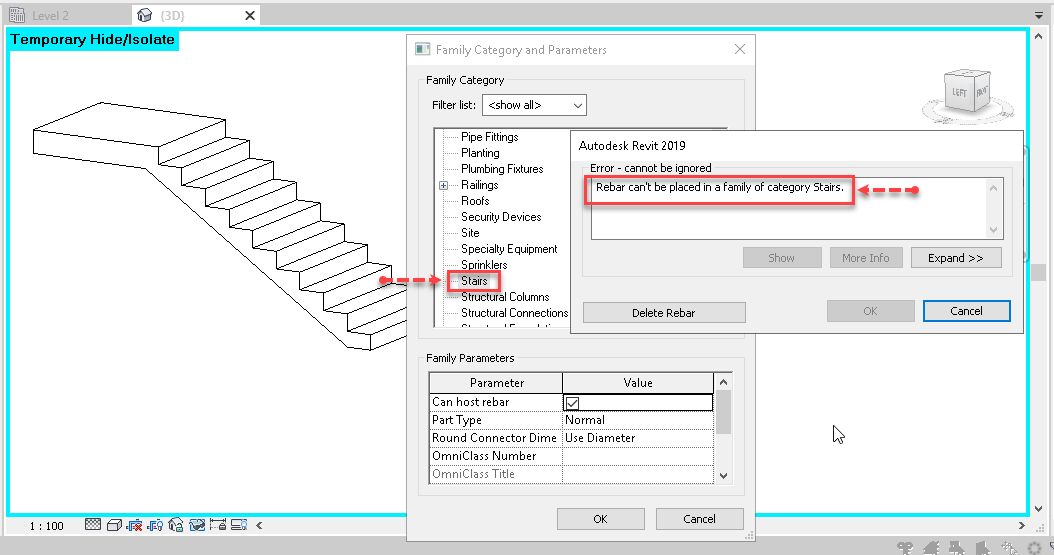

หากผู้ใช้งานต้องการสร้างเหล็กเสริม(Rebar)ใน Revit ในเวอร์ชั่นก่อนหน้านี้ จะไม่สามารถสร้าง Rebar ให้กับ Model-In Place ประเภทบันไดได้ ทำให้ต้องสร้าง Model-In Place ในโครงสร้างประเภทอื่นๆแทน ดังรูป

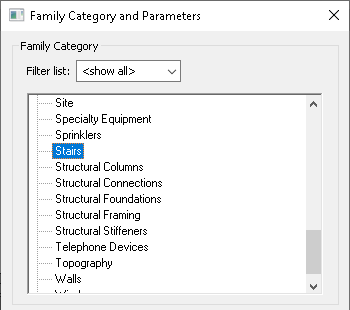

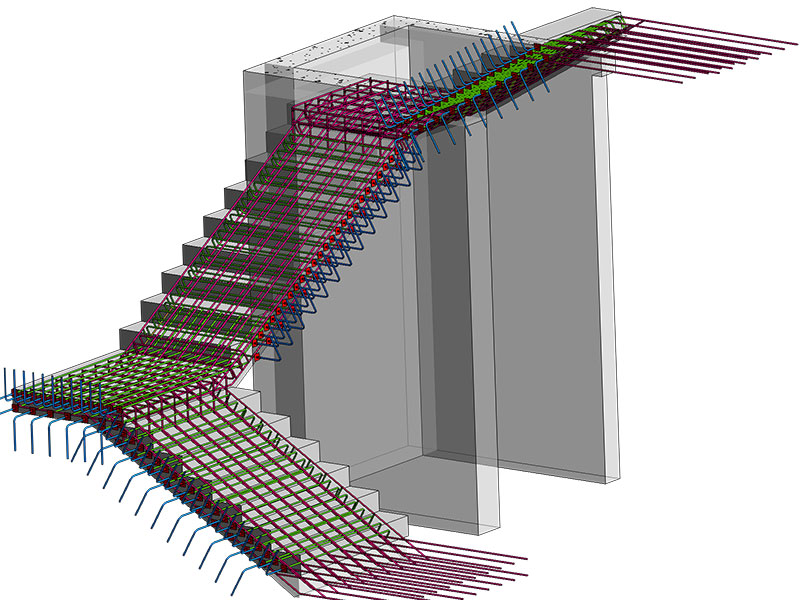

ใน Revit 2020 นั้น สามารถทำการสร้างเหล็กเสริมให้กับModel-In Place ประเภทบันไดได้ ทำให้การสร้างเหล็กเสริมทำได้สะดวกขึ้น ดังรูป

2.  เพิ่มความสามารถในการชี้บอกรายละเอียดของเหล็กเสริมที่ถูกสร้างจากคำสั่ง Freeform

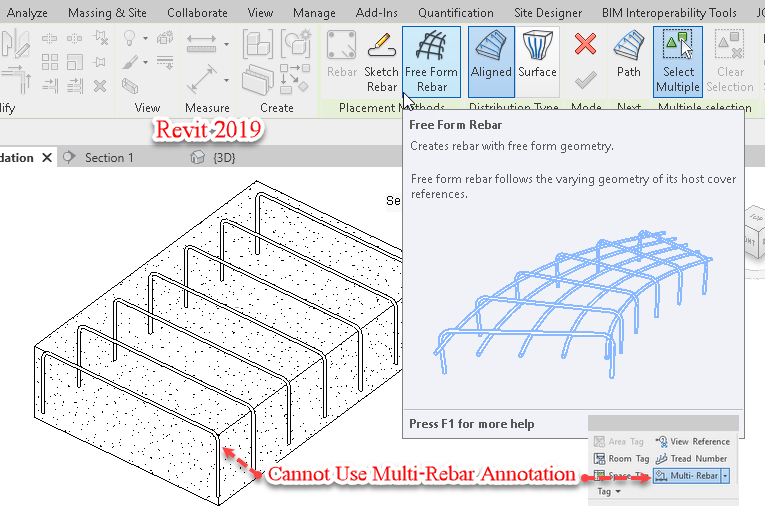

หากผู้ใช้งานต้องการใช้คำสั่ง Multi-Rebar Annotation เพื่อทำการชี้บอกรายละเอียดของเหล็กเสริมนั้น  Revit ในเวอร์ชั่นก่อนหน้านี้ จะไม่สามารถใช้คำสั่งนี้เพื่อทำการชี้บอกรายละเอียดของเหล็กเสริมที่ถูกสร้างจากชุดคำสั่ง Freeform ได้  ดังรูป

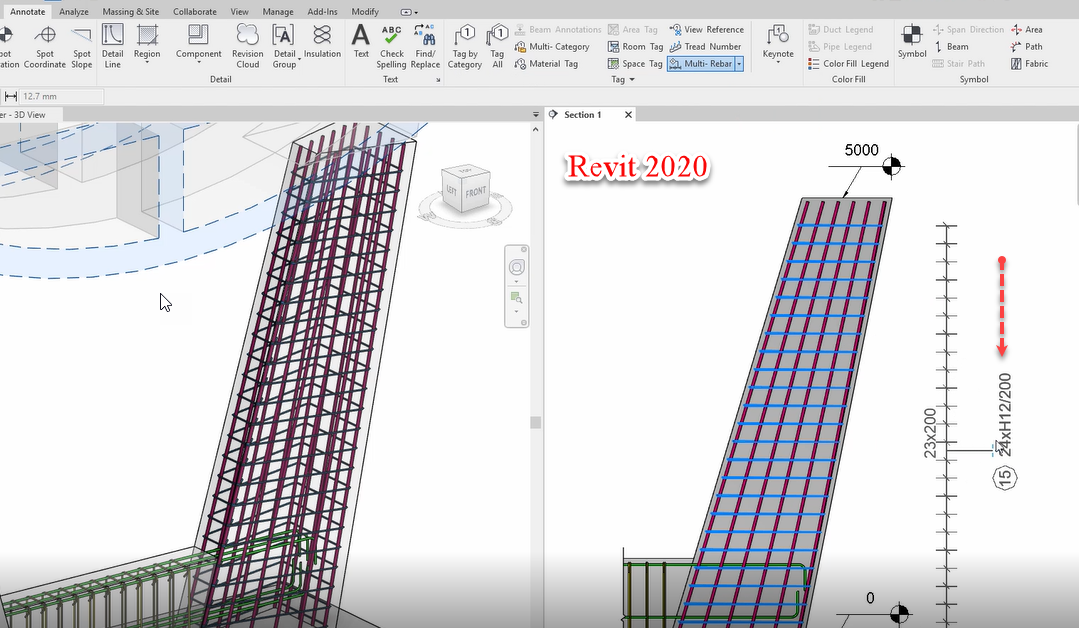

ใน Revit 2020 นั้น สามารถใช้คำสั่ง Multi-Rebar Annotation เพื่อทำการชี้บอกรายละเอียดของเหล็กเสริม ทำให้การจัดทำแบบ Shop Drawing นั้นสะดวกขึ้น ดังรูป

3.  ปรับเพิ่มความสามารถของคำสั่ง Multi-Rebar Annotation

 Revit 2020 หากใช้คำสั่ง Multi-Rebar Annotation จะสามารถปรับให้บอกระยะอ้างอิงจากผิวคอนกรีตได้ ทำให้การบอกรายละเอียดเหล็กเสริมใน Drawing สะดวกมากขึ้น ดังรูป

4.  ปรับเพิ่มรายละเอียดในการแก้ไขเหล็กเสริมให้มีประสิทธิภาพมากขึ้น

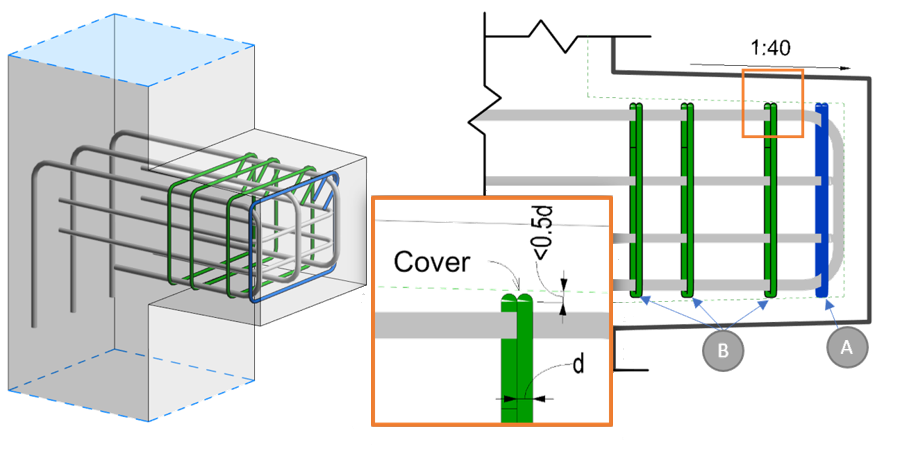

ใน Revit 2020 นั้น การแก้ไขรายละเอียดของเหล็กเสริมจะทำได้สะดวกขึ้น โดยปรับให้สามารถใช้การ Snap อ้างอิงได้จาก Concrete Covering ทำให้ควบคุมการวางเหล็กเสริมได้ง่ายขึ้น ดังรูป
