ทางเลือกใหม่ในการออกแบบชิ้นส่วนโครงสร้าง Precast ด้วย Autodesk Revit 2018

Autodesk ได้ทำการพัฒนากระบวนการออกแบบชิ้นส่วนโครงสร้าง Precast ใหม่ด้วยชุดคำสั่ง Autodesk Structural Precast Extension สำหรับ Autodesk Revit 2018 ซึ่งเป็นชุดคำสั่งที่จะช่วยให้สามารถสร้างโมเดลชิ้นส่วน Precast ได้อย่างรวดเร็วและนำส่งไปยังโรงงานผลิตชิ้นส่วน Precast เพื่อทำการผลิตได้ทันที

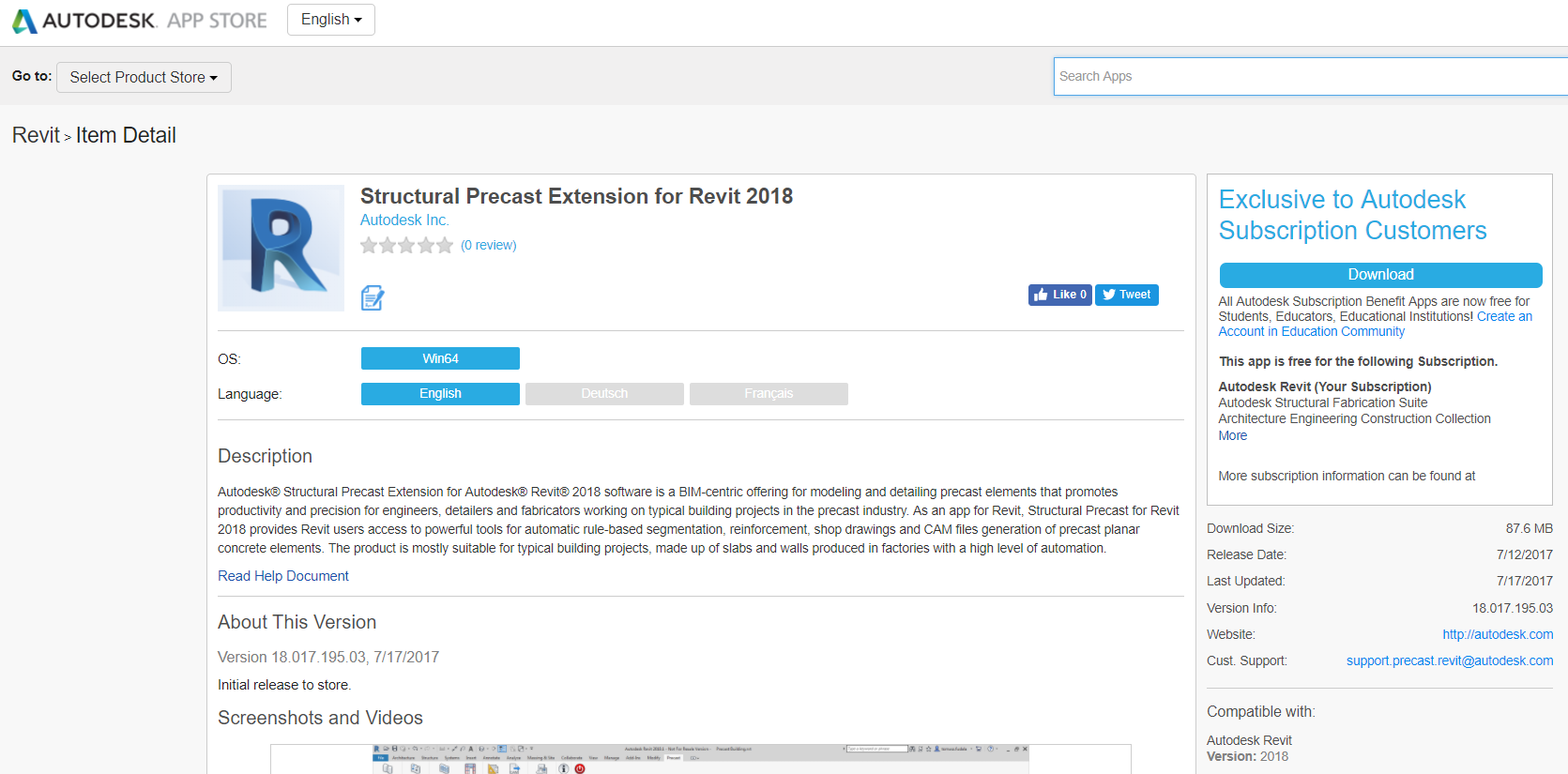

ทั้งนี้ ผู้ใช้งาน Revit ที่ต้องการจะออกแบบชิ้นส่วน Precast จะทำการออกแบบได้อย่างรวดเร็ว ตั้งแต่การตัดแบ่งชิ้นงานตามค่าที่กำหนดไว้ การตั้งค่าให้ทำการใส่เหล็กเสริมในชิ้นส่วน Precast แบบอัตโนมัติ การจัดทำ Shop Drawing แบบมีการจัดเรียงรูปแบบ Sheet ให้ทันที รวมทั้งสามารถแปลงไฟล์ไปเป็นไฟล์ CAM  เพื่อใช้ในการผลิตชิ้นงานที่โรงงานได้อีกด้วย ถือเป็นการพัฒนา Software ในส่วนของงานโมเดลโครงสร้าง Precast ที่มีประโยชน์สำหรับงานก่อสร้างระบบ Prefabrication มากและน่าจะถูกนำไปพัฒนาต่อเนื่องในอนาคต ซึ่งใน Structural Precast Extension for Revit 2018 นี้ จะถูกนำเข้าไปอยู่ในส่วน Autodesk App Store ผู้สนใจสามารถเข้าไปใน Autodesk App Store ได้ เพื่อทำการตรวจสอบและดาวน์โหลดได้จาก Link นี้ https://apps.autodesk.com/en

การทำงานของ Structural Precast Extension for Revit 2018 จะอาศัยพื้นฐานจากคำสั่ง Create Part และ Assembly ใน Revit เป็นหลัก ซึ่งหากต้องการสร้างโมเดลชิ้นส่วน Precast ด้วย Revit ก่อนหน้านี้ จะต้องใช้คำสั่ง Create Part เพื่อทำการตัดแบ่งชิ้นงาน แล้วใช้ชุดคำสั่ง Assembly ช่วยในการจัดทำ Shop Drawing แต่ชุดคำสั่ง Structural Precast Extension for Revit 2018 ได้พัฒนาให้การสร้างโมเดลชิ้นงาน Precast สะดวกและรวดเร็วขึ้น ด้วยชุดคำสั่งเฉพาะทางที่สร้างขึ้นมาสำหรับงาน Precast โดยเฉพาะ

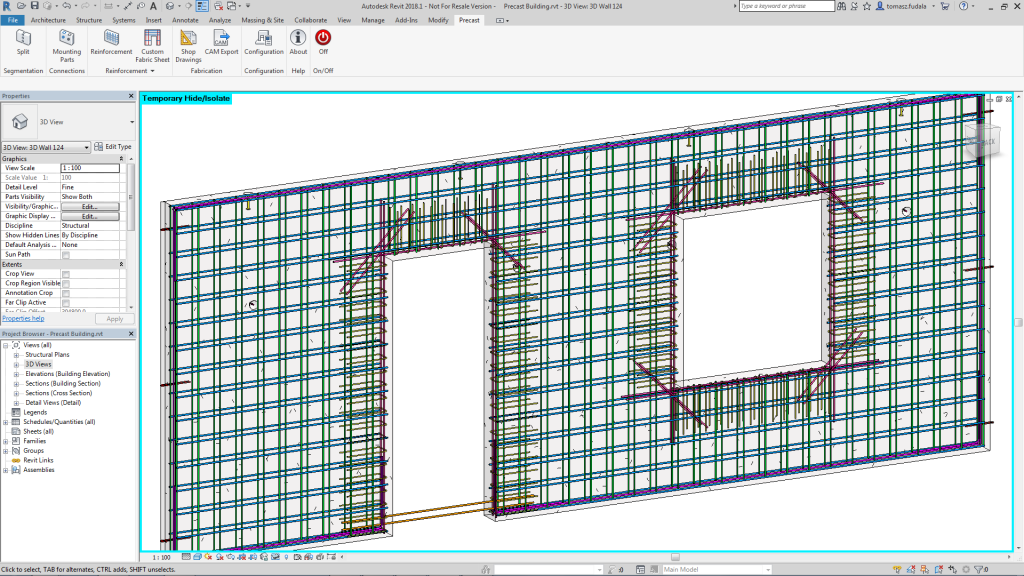

การใช้งาน Structural Precast Extension for Revit 2018 นั้นจะเริ่มตั้งแต่การกำหนดค่าในการตัดแบ่งชิ้นงาน ว่าต้องการตัดแบ่งชิ้นงานที่แนวไหนบ้าง ขนาดต้องไม่เกินจากค่าที่ตั้งไว้ ทั้งนี้สามารถกำหนดรูปแบบของจุดยกชิ้นงานและระยะห่างของจุดยกชิ้นได้ อีกทั้งยังสามารกำหนดรูปแบบของแผงเหล็กเสริมที่ต้องการใช้โดยอาศัยค่าที่ตั้งใน Revit มาใช้งานได้ ทั้งในรูปแบบของ Rebar หรือ แผงตะแกรงเหล็ก ที่มีอยู่ได้ทันที

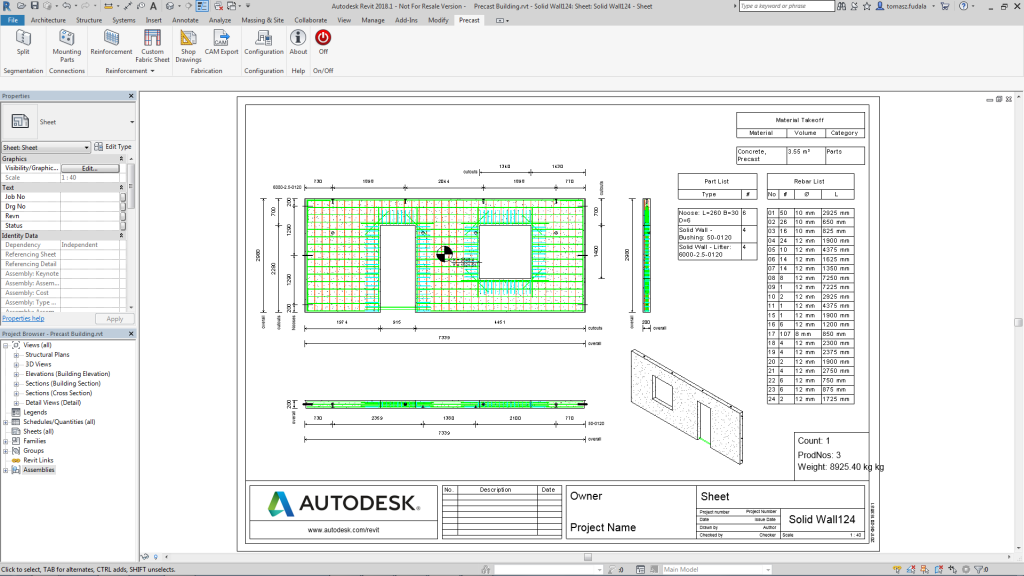

สิ่งที่น่าสนใจใน Structural Precast Extension for Revit 2018 อีกส่วนหนึ่งนั้น คือการจัดทำ Shop Drawing ให้ชิ้นงานแบบอัตโนมัติ ซึ่งหากเลือกคำสั่ง Shop Drawings แล้ว โปรแกรมจะทำการสร้างให้ทันที โดยมีทั้ง ตารางสรุปปริมาณงานของวัสดุทั้งหมดในชิ้นงานทั้ง ปริมาตรชิ้นงานและวัสดุฝังทั้งหมดในชิ้นงาน แบบชิ้นงาน ในรูปแบบ 2 มิติ และ 3 มิติ พร้อมบอกขนาดชิ้นงานให้เรียบร้อยอีกด้วย ซึ่งหากมีการแก้ไขรูปแบบชิ้นงาน Shop Drawing ก็จะทำการปรับขนาดตามที่แก้ไขให้ทันที ทำให้สามารถแก้ไข Shop Drawing ได้เร็วขึ้น

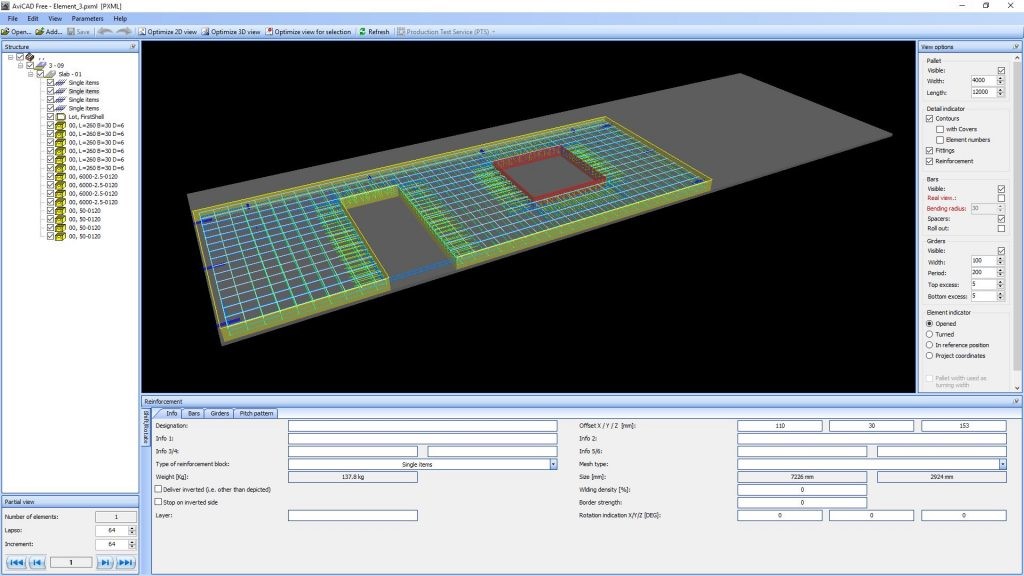

นอกจากนี้ ยังสามารถทำการส่งออกไฟล์ไปใช้ในขั้นตอนของการผลิตในรูปแบบของไฟล์ CAM ได้ด้วยการเลือกคำสั่ง CAM Export ซึ่งจะทำการแปลงเป็นไฟล์ CAM แล้วนำไปใช้ในขั้นตอนการผลิตในโรงงานต่อไป ทั้งนี้ไฟล์ CAM ที่ได้สามารถนำไปใช้ได้ทั้งโปรแกรม Unitechnik (version 5.2 และ 6.0) และ PXML (version 1.3) ทำให้สามารถส่งงานจาก Revit ไปยัง CAM Operator ได้ทันที

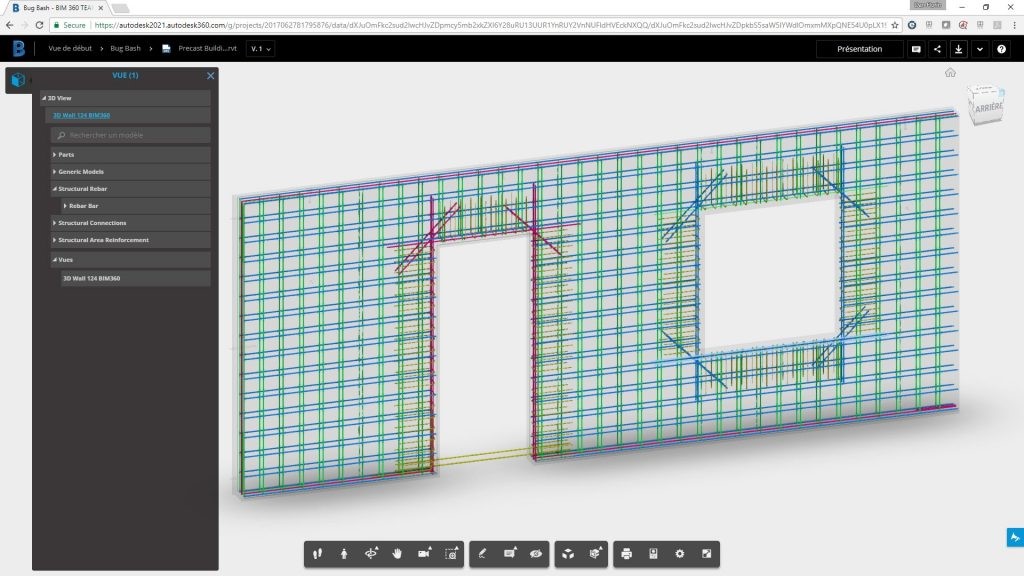

ทั้งนี้ นอกจากการออกแบบรายละเอียดชิ้นงาน Precast แล้ว ยังสามารถทำการ Export ออกไปใช้ในรูปแบบของ Naviswork Manage และ  BIM360Team ได้  ทำให้สามารถนำเสนอลูกค้าหรือนำไปใช้ในการตรวจสอบแบบก่อนทำการผลิตได้สะดวกรวดเร็วขึ้น

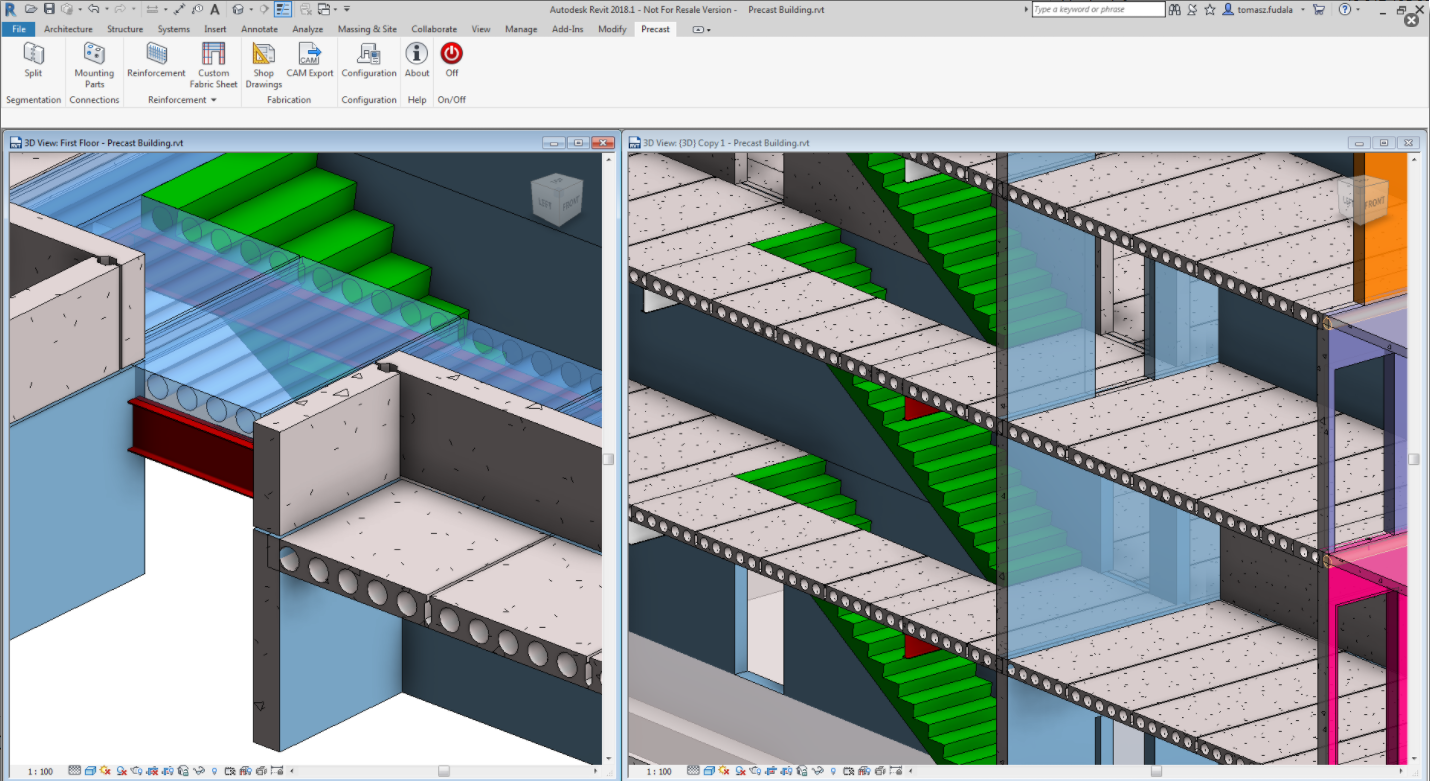

Structural Precast Extension for Revit 2018 นี้ เหมาะสำหรับใช้ในการออกแบบอาคารที่มีลักษณะชิ้นงาน Precast แบบ Typical เท่านั้น ซึ่งจะรองรับการออกแบบเฉพาะ ผนังคอนกรีต พื้นคอนกรีตแบบธรรมดาและพื้น Hollow core เท่านั้น ไม่สามารถใช้งานกับชิ้นงานที่มีรูปแบบพิเศษนอกเหนือจากนี้ได้  Extension ชุดนี้ถือเป็นการเริ่มต้นพัฒนาเครื่องมือที่ช่วยในการออกแบบชิ้นส่วนโครงสร้าง Precast ด้วยโปรแกรม Revit ซึ่งในอนาคตคำสั่งชุดนี้อาจถูกพัฒนาไปเป็น Feature หลักเพิ่มเติมของโปรแกรมและมีความสามารถเพิ่มขึ้นได้ โดยทาง Autodesk จะนำ Feedback ที่ได้จากลูกค้าไปพัฒนาโปรแกรมในลำดับต่อไป
