What's New Revit 2022 : การตั้งค่ารูปแบบของจำนวนการแก้ไข (Revision-Numbering)

   Revit 2022 นี้มีการอัปเดตตัว Feature เพิ่มเติมในส่วนของการปรับรูปแบบของ Revision Numbering ให้สามารถกำหนดจำนวนหลักของเลขแบบที่มีการแก้ไขได้ เพื่อตอบโจทย์การใช้งานให้มากยิ่งขึ้น

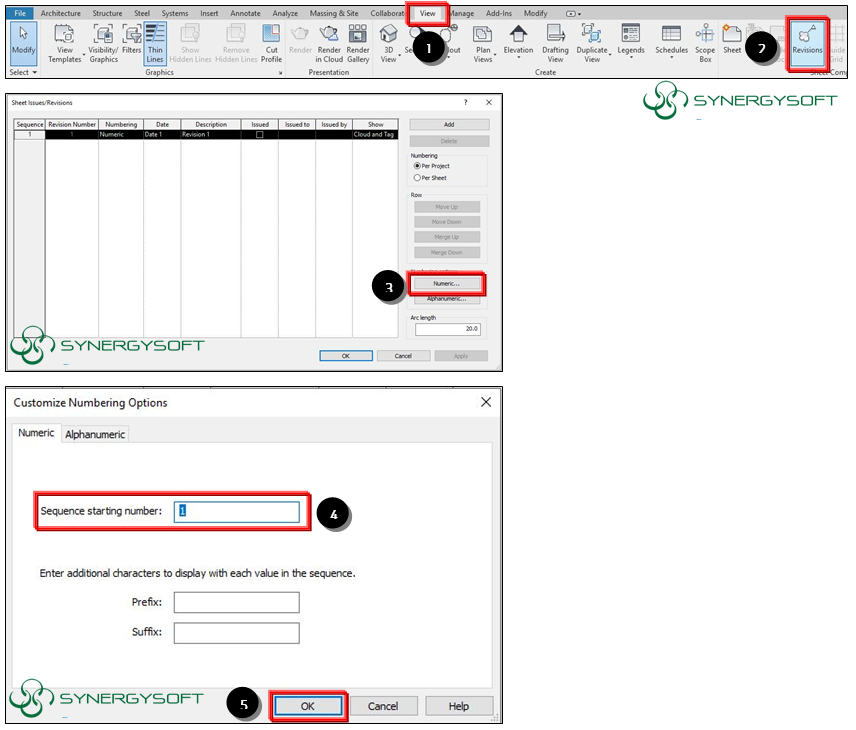

วิธีเดิม

          ในเว่อร์ชั่นก่อนๆ ในการตั้งค่า Revision Numbering นั้น เราสามารถเลือกรูปแบบได้ว่าจะแสดงเป็น Numeric (ตัวเลข) หรือ Alphanumeric (ตัวอักษรและตัวเลข) โดยมีขั้นตอนคือ

• ไปที่ Tab ของ View

• แล้วคลิกเลือกคำสั่ง Revisions จะปรากฏหน้าต่าง Sheet Issues/Revisions ขึ้นมา

• จากนั้นคลิก Numeric จะปรากฏหน้าต่างการตั้งค่า Customize Numbering Option ในช่อง Sequence starting number เราสามารถกำหนดได้ว่าจะให้ Revision Numbering เริ่มต้นที่เลขไหน กรณีที่ต้องการใส่คำนำหน้า หรือคำลงท้าย ก็สามารถกำหนดเพิ่มเติมได้

• จากนั้นคลิก OK ได้เลย

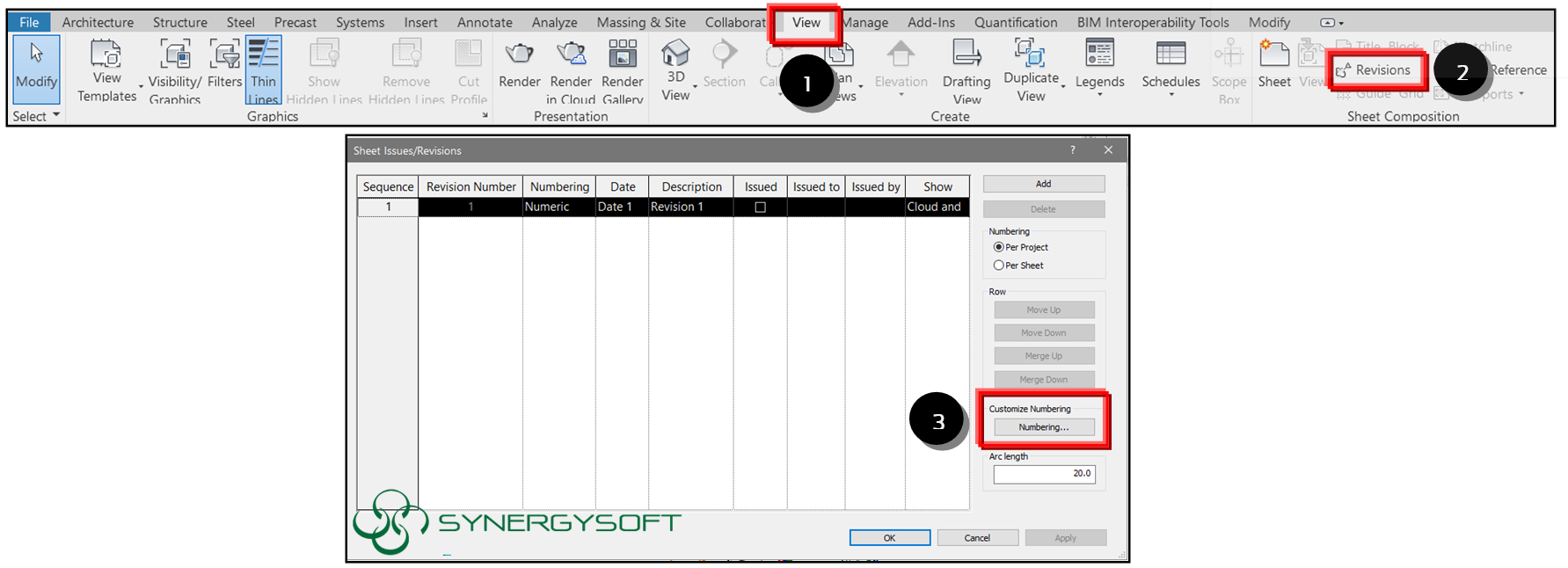

วิธีใหม่ใน Revit 2022

        สำหรับเว่อร์ชั่นใหม่นี้ได้มีการปรับรูปแบบการตั้งค่าในส่วนของ Revision Numbering ให้มีการตั้งค่าในส่วนของจำนวนหลักของตัวเลขที่ใช้แสดงจำนวนที่แก้ไขแบบ และยังสามารถที่จะ Create Pattern รูปแบบของตัวเลขหรือตัวอักษรให้เป็นไปตามที่เราต้องการได้ กรณีที่เราอยากจะ Mark ไว้ให้เข้าใจกันกับทีมงานเขียนแบบ โดยมีขั้นตอนคือ

• ไปที่ Tab ของ View

• เลือกคำสั่ง Revisions

• จากนั้นคลิกที่ Numbering

• คลิก New Numbering Sequence

• จะปรากฏหน้าต่าง New Numbering Sequence ในช่อง Name ให้ทำการตั้งชื่อ

• จากนั้นในช่อง Minimum number of digits ให้ใส่จำนวนหลักของเลขที่เราต้องการ

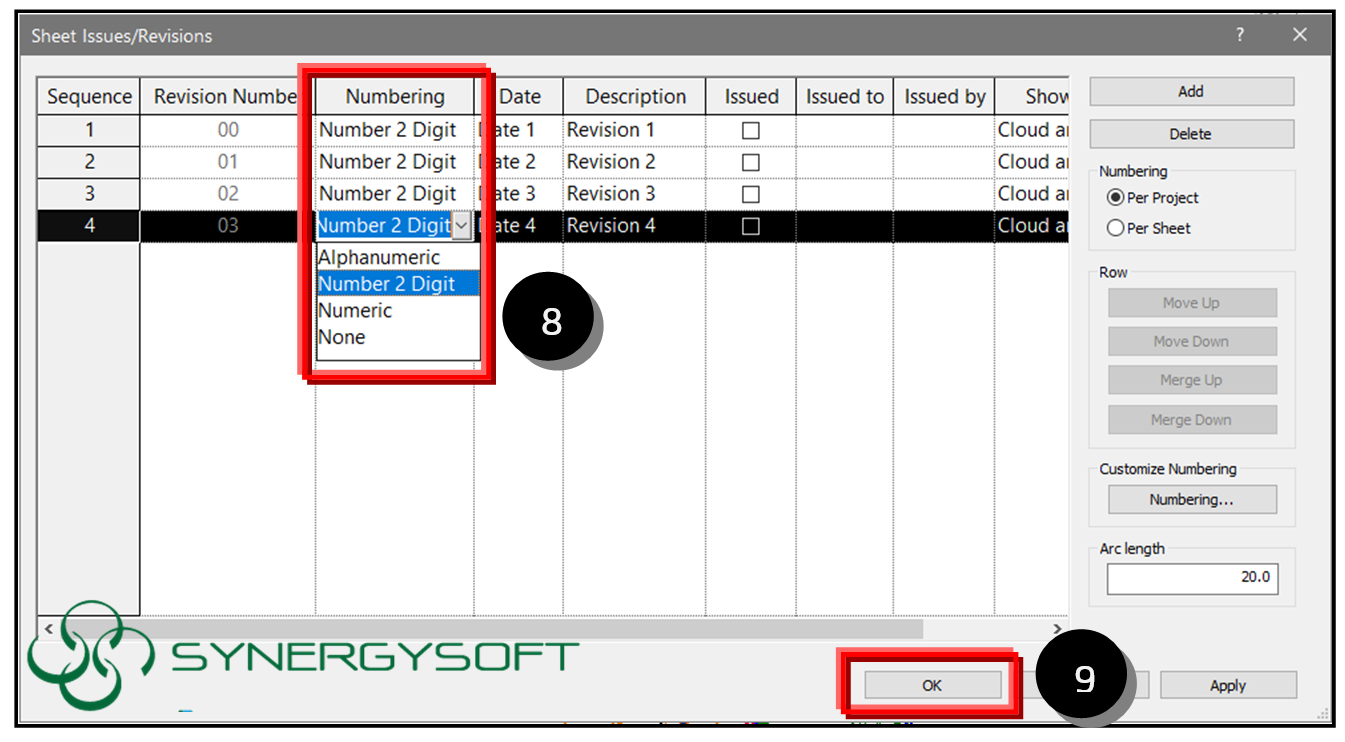

• จากนั้นคลิก OK จะกลับมาที่หน้าต่าง Sheet Issues/Revisions ในช่องของ Numbering ให้เลือกเป็นรูปแบบที่เราต้องการ ในช่อง Revision Number จะแสดงรูปแบบตามที่เราเลือก
