Revit และ BIM กับความสำเร็จของโครงการด้วยโมเดลศูนย์ดูแลสุขภาพขนาดใหญ่ที่สุดที่เคยมี
ศูนย์ดูแลสุขภาพตั้งอยู่ใจกลางเมือง Montreal เป็น Centre hospitalier de l’Université de Montréal (CHUM) แห่งใหม่ ที่จะช่วยเปลี่ยนภูมิทัศน์ของเมืองหลวงในแคนนาดา CHUM คือโครงการก่อสร้างศูนย์ดูแลสุขภาพขนาดใหญ่ที่ในปัจจุบันได้เริ่มก่อสร้างแล้วในอเมริกาเหนือและมีขนาดใหญ่ที่สุดในโลก
CHUM เกิดจากการรวมกันของ 3 โรงพยาบาลที่มีอยู่ ซึ่งมาแทนที่สิ่งอำนวยความสะดวกเก่าๆ และเพื่อสร้างวิทยาเขตศูนย์การดูแลสุขภาพใหม่ในสถานที่เดียว ในฐานะที่เป็นจุดหลักของย่านสุขภาพที่ตั้งเป็นส่วนกลางของ Montreal การพัฒนานี้จะรวบรวมการสอน การวิจัยทางการแพทย์ และการดูแลผู้ป่วยไว้ด้วยกัน จุดแข็งของเมืองคือศูนย์กลางในด้านวิทยาศาตร์และสุขภาพที่ดีเยี่ยม
โครงการ

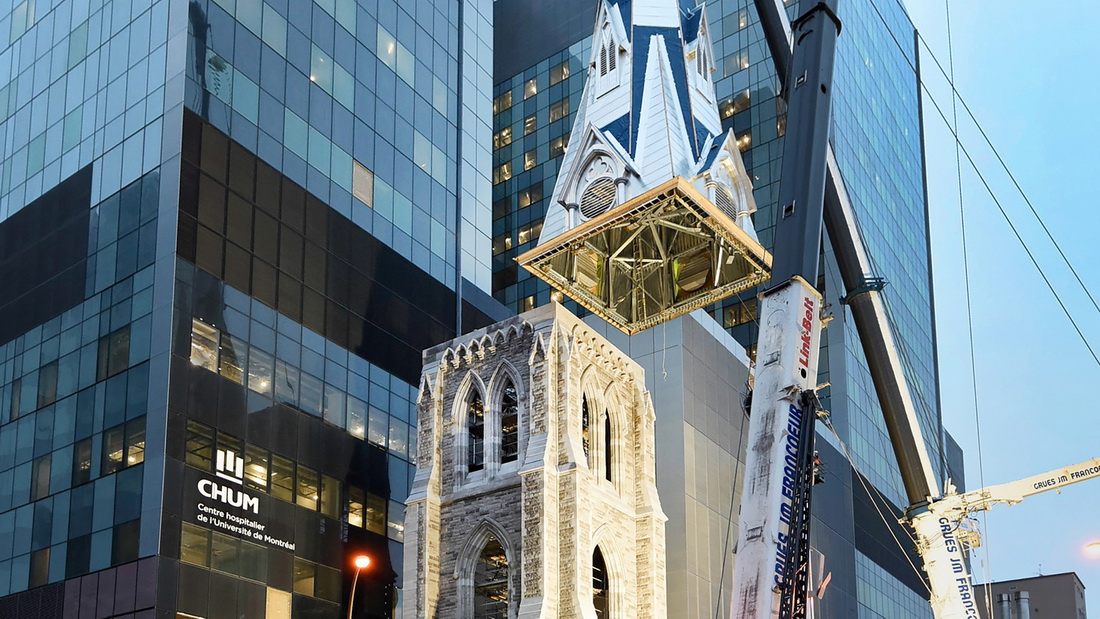

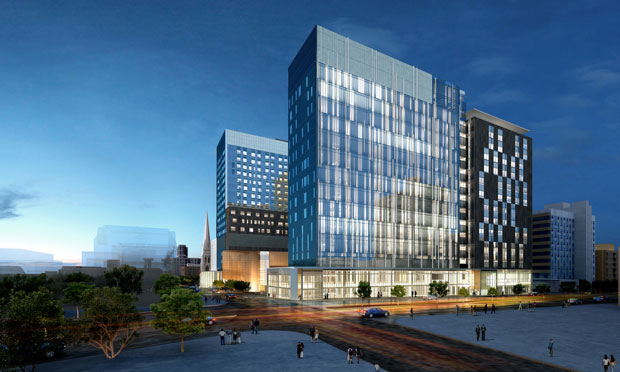

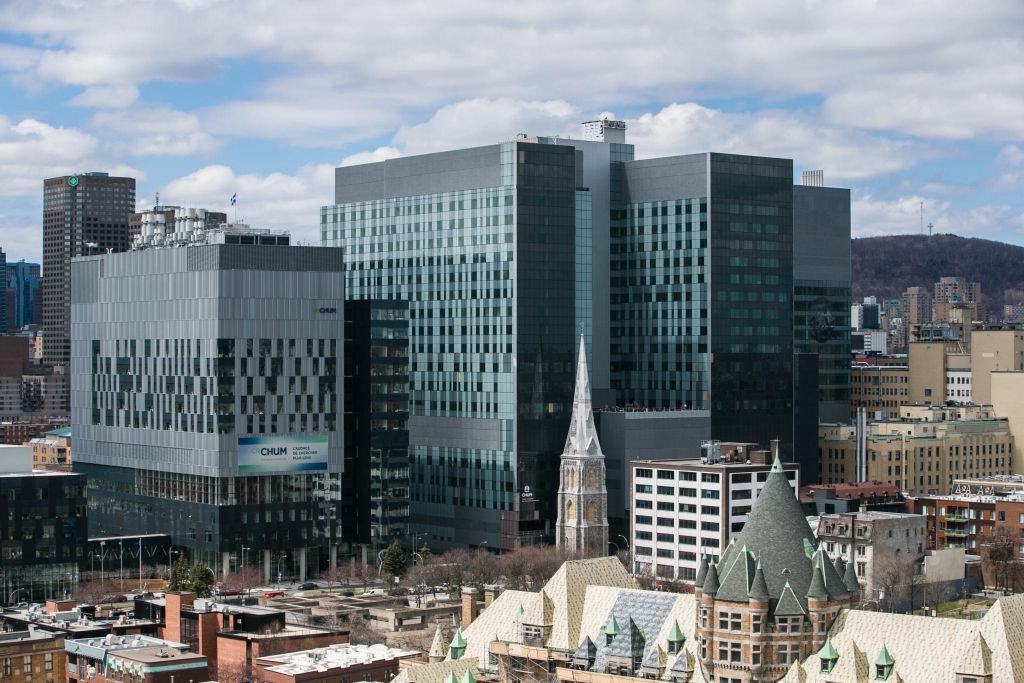

สร้างเป็นตึกสูง 21 ชั้น จำนวน 3 ตึก ที่มีพื้นที่ทั้งหมด 3,597,000 ตารางฟุต สิ่งอำนวยความสะดวกค่อนข้างจะเรียบง่ายและหลากหลาย แม้จะมีขนาดใหญ่จาก 3 อาคารที่เชื่อมต่อกัน ซึ่งมีการสื่อสารและการเชื่อมโยงซึ่งกันและกัน ในขณะที่ยังคงรักษาเอกลักษณ์เฉพาะตัวไว้ ใช้การออกแบบทางสถาปัตยกรรมของ CHUM รวมกับสิ่งประดิษฐ์ทางสถาปัตยกรรมทางประวัติศาสตร์ เช่น หอคอย Saint-Sauveur ของ Montreal ด้วยการผสมผสานกันอย่างลงตัวของวัสดุหุ้ม ในการสร้างคำจำกัดความเอกลักษณ์เฉพาะตัวของสภาพแวดล้อมโดยรอบของย่านนี้ มากกว่าศูนย์กลางที่ครอบคลุมสำหรับการให้บริการทางด้านการแพทย์ การวิจัย และการศึกษา สถานที่นี้ยังเป็นจุดหมายปลายทางด้านวัฒนธรรมอีกเช่นกัน เช่น ผลงานด้านศิลปะขนาดใหญ่
เฟสแรกที่สำคัญมากที่สุดของโครงการเสร็จสิ้นในปี 2017 และ 85% ของการเขียนโปรแกรม รวมถึงความซับซ้อนของโรงพยาบาล ศูนย์ผู้ป่วยเคลื่อนที่ ศูนย์โลจิสติกส์ เภสัชกรรม ห้องปฏิบัติการ และที่จอดรถใต้ดิน มีกำหนดที่จะให้เสร็จสิ้นภายในปี 2021 โดยเฟสที่สองจะมีฟีเจอร์ศูนย์การเรียนรู้และห้องสมุด หอประชุม และออฟฟิศคลินิก แม้ก่อนการเสร็จสิ้น โครงการ CHUM ได้ใช้วิธีการใหม่สำหรับสิ่งที่เกี่ยวข้องทั้งหมด ตั้งแต่ระบบโรงพยาบาลมหาวิทยาลัยและเมือง ไปจนถึงสตาฟและผู้ป่วยนับพันคน ไปยังทีมออกแบบที่ต้องใช้
ความร่วมมือในการออกแบบ
การส่งมอบโครงการที่สำคัญนี้ได้ใช้ความพยายามของทีมอย่างมากมาย นำไปสู่การรวมกันเป็นหนึ่งของบริษัทออกแบบชั้นนำของโลก และหนึ่งในสตูดิโอออกแบบที่มีชื่อเสียงมากที่สุดของ Montreal, CannonDesign กับอีก 23 ออฟฟิศทั่วโลก รวมถึง Montreal ได้นำความเชี่ยวชาญด้านการดูแลสุขภาพชั้นนำของอุตสาหกรรมมาสู่รายการ ตลอดจนประสบการณ์ในการออกแบบมากกว่า 130 โรงพยาบาล และการขยายส่วนสำคัญ ด้วยสำนักงานใน Montreal, Ottawa และ Toronto ทีม NEUF architect(e)s ผู้เชี่ยวชาญด้านความคิดสร้างสรรค์ที่ได้รับการสนับสนุนภูมิทัศน์ในเมืองของ Montreal ตั้งแต่ 1971 NEUF ได้นำประสบการณ์อันยอดเยี่ยมในการส่งมอบนวัตกรรมสถาปัตยกรรมและในปัจจุบันได้มีส่วนร่วมในโครงการทั่วทั้งอเมริกา ยุโรป และเอเซีย
CHUM, CannonDesign และ NEUF architect(e)s ได้ทำงานร่วมทีมกันโดยแต่ละบริษัทได้นำจุดแข็งของพวกเขาในการสร้างความร่วมมือที่ราบรื่นอย่างแท้จริง
“เนื่องจากขนาดของเราและประสบการณ์การทำงานในตลาดการดูแลสุขภาพและโครงการที่มีเทคนิคซับซ้อน พวกเราได้นำระดับของความเชี่ยวชาญไปยังโครงการนี้ที่ไม่มีบริษัทอื่นๆ ในท้องถิ่นมี แต่สิ่งที่ NEUF ได้เสนอคือความเข้าใจอย่างลึกซึ่งถึงรากฐานของ Montreal และ Quebec โดย NEUF ได้ช่วยแปลการออกแบบเข้าไปในสิ่งที่จะสะท้อนใน Montreal จริงๆ” adds Silva กล่าว “การรวมกันที่ดีของสองชุดทักษะที่แตกต่างกันมากไว้ด้วย เพื่อการส่งมอบ CHUM ซึ่งนี่คือสิ่งที่ไม่ธรรมดาจริงๆ อาคารที่ไม่เหมือนใคร”
Jose Silva ผู้อำนวยการฝ่ายบริหารของ CannonDesign
ไม่ใช่เพียงแค่ CHUM จะเป็นโครงการที่ใหญ่ที่สุด ที่แต่ละบริษัทได้มีการทำงานมาจนถึงปัจจุบัน เป็นสิ่งอำนวยความสะดวกด้านการดูแลสุขภาพขนาดใหญ่ที่สุดตลอดโมเดลใน Revit ด้วยพื้นที่อาคารเกือบจะ 3.6 ล้านตารางฟุต โครงการจำเป็นต้องใช้ทีมเพื่อกำหนดการเข้าถึง BIM ใหม่ ตลอดจนเวิร์คโฟลว์ การส่งมอบ สตาฟของโครงการ “พวกเรารู้ว่าหากพวกเราทดสอบการทำงานในวิธีการแบบเดิม โดยการใช้เครื่องมือและระบบการส่งมอบแบบเดิมๆ จะเป็นการยากอย่างมาก ในการดำเนินการโครงการขนาดนี้ได้อย่างสมบูรณ์” Goyne กล่าวในฐานะที่เป็นลูกค้าของ Autodesk บริษัท CannonDesign + NEUF architect(e)s ได้เข้าถึง portfolio ของผลิตภัณฑ์ซอฟต์แวร์และโซลูชั่นการออกแบบอย่างเต็มรูปแบบ อย่างไรก็ตาม เนื่องจากขนาดใหญ่โตของโครงการ CHUM ทีมได้นำ Revit และ Naviswork มาใช้เป็นหลัก ตลอดจนความหลากหลายของเครื่องมือเสริมอื่นๆ
ในปลายปี 2011 ทีมออกแบบได้เป็นเจ้าภาพการประชุมการส่งมอบโครงการ เพื่อสร้างแผนกลยุทธ์สำหรับกระบวนการออกแบบและการจัดเอกสาร ทีมได้นำทั้งหมดของผู้เข้าร่วมโครงการรวมไว้ด้วยกัน รวมทั้งการควบคุมคุณภาพและผู้นำ BIM ของแต่ละบริษัท ที่ปรึกษา BIM ของโครงการ ระบบ CDV ตลอดจนถึงการจัดการ การวางแผน และผู้นำด้านเทคนิค โปรโตคอลที่ถูกสร้างขึ้นมาเพื่อนำมาใช้ทั้งงานหลักและงาน BIM โดยเฉพาะ ตั้งแต่การติดต่อกันผ่านอีเมล์และการส่งต่อไปยังเนื้อหาของอุปกรณ์ในอาคารและรายละเอียดการอ้างอิงในโมเดล Revit
โซลูชั่นและปัญหา

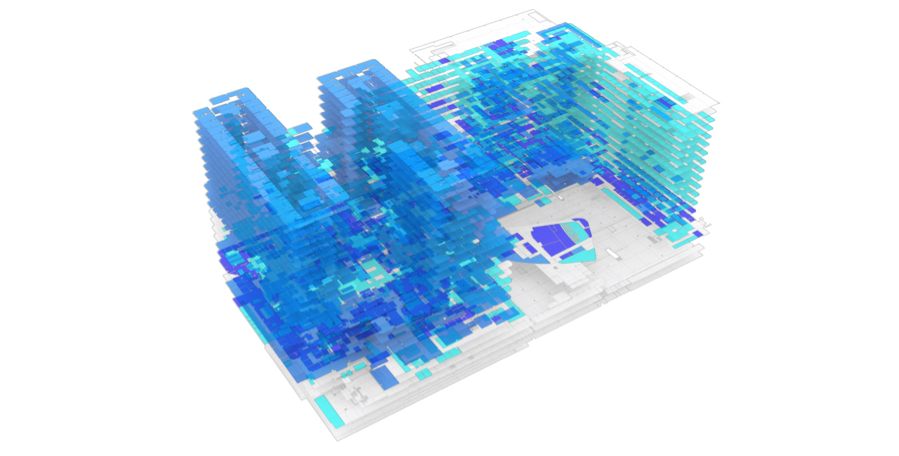

การจัดการข้อมูลทั้งหมดจำนวนมากของโครงการและการรักษาความมั่นคงระหว่างผู้ที่ทำงานร่วมกันจำนวนมากคือปัญหาที่สำคัญมากที่สุดของทีมออกแบบ การใช้ Single-Firm, Multi-Office (SFMO) ของ CannonDesign ในช่วงต้นของกระบวนการจะช่วยให้ทีมโครงการนำไปสู่การรวม 180 สตาฟทั้ง 15 ออฟฟิศและเขตเวลาต่างๆ ที่แตกต่างกัน วิธีการรวมผู้เชี่ยวชาญด้านการดูแลสุขภาพ ผู้นำด้านเทคนิค และสตาฟการผลิตเข้าไว้ด้วยกัน และการใช้เครื่องมือที่ถูกต้องถูกเวลา จะช่วยให้ทีมเปลี่ยนปัญหาเหล่านี้ไปสู่โอกาสให้กลายเป็นประสิทธิภาพและประสิทธิผลที่มากขึ้น “จุดเริ่มต้นของโครงการ พวกเราใช้ Revit เป็นแพลตฟอร์มพื้นฐาน” Goyne กล่าว “พวกเรามีโมเดลสถาปัตยกรรมที่แตกต่างกัน 41 แบบ และมากกว่า 150 โมเดล เมื่อคุณเข้าไปในบัญชีที่ปรึกษาของเรา นั่นเป็นข้อมูลทั้งหมดขนาดใหญ่ในการจัดการ และ Revit สามารถจัดการได้ค่อนข้างที่จะประสบความเสร็จสำหรับเรา”
นอกจากจัดการข้อมูลได้มากแล้ว Revit ทำให้ทีมทำงานและจัดการได้อย่างง่ายดาย “จะช่วยให้เราแยกส่วนต่างๆ ของโครงการให้เป็นผลผลิตการก่อสร้างและทีม package ที่แตกต่าง” Goyne กล่าว “ในเวลาเดียวกัน พวกเราสามารถเชื่อมโยงข้อมูลดังกล่าวกลับเข้าไปในแต่ละโมเดลได้ เพื่อการทำงานร่วมกันและการจัดการที่ดีขึ้น วิธีการดังกล่าวประสบความสำเร็จอย่างมาก ตั้งแต่ต้นจนจบโครงการ”
หนึ่งเวิร์กโฟลว์ Revit ที่มีประโยชน์อย่างยิ่งสำหรับทีมผู้ผลิตขนาดใหญ่ที่พูดได้ 2 ภาษา คือการใช้จุดสำคัญพิเศษ เพื่อใช้เทคนิคพื้นฐานใน drawings และข้อกำหนด แต่ละประเด็นสำคัญประกอบด้วยข้อความทั้งภาษาอังกฤษและภาษาฝรั่งเศษ และสามารถแก้ไขได้โดยบุคคลกลุ่มที่มีหน้าที่ควบคุมคุณภาพ ก่อนจะถูกนำไปใช้ในโมเดลการผลิต โดยทีมงานขนาดใหญ่
ทีมออกแบบยังพบว่า Navisworks มีประโยชน์อย่างไม่น่าเชื่อตลอดทั้งโครงการ CHUM โดยเฉพาะอย่างยิ่ง เมื่อพวกเขาเริ่มตรวจสอบการปะทะกับระบบโครงสร้างและเครื่องจักร

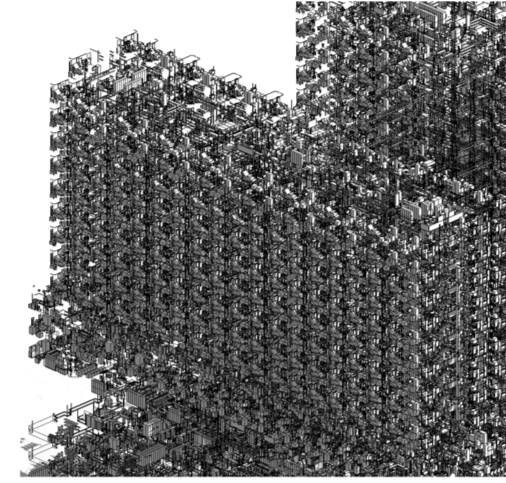

“มีเนื้อหาจำนวนมากในโมเดล รวมทั้งอุปกรณ์ทางการแพทย์มากกว่า 200,000 ชิ้น การประสานงานกับระบบอาคารอื่นๆ ทำได้ยากมาก ซึ่ง Navisworks จะช่วยให้เราระบุการปะทะเพื่อให้เราสามารถแยกและแก้ไขที่จำเป็นได้อย่างรวดเร็ว” David Goyne รองหัวหน้าและหัวหน้า VDC ของ CannonDesign กล่าว
ผลที่ได้ ทีมสามารถหลีกเลี่ยงการทำงานใหม่ที่เสียเวลาและเสียค่าใช้จ่ายได้ นอกจากนี้ Naviswork ยังเป็นสิ่งจำเป็นสำหรับการออกแบบภาพประกอบและการประสานงานกับ CHUM และสตาฟโรงพยาบาล ตัวอย่างเช่น เพื่อแสดงให้เห็นว่าสายตาของผู้ป่วยจะต้องได้รับการรักษา Naviswork จะช่วยให้ทีมออกแบบพากลุ่มผู้ใช้เดินผ่านแผนกฟอกไตของศูนย์ด้วยมุมมองของคนแรก เหมือนกับการเล่นวิดีโอเกม
เครื่องมือที่ถูกต้อง ถูกเวลา
ในขณะที่ Revit ให้แรงกำลังมากที่สุดตลอดทั้งโครงการ แต่ไม่ใช่ทุกงานที่จำเป็นต้องใช้เครื่องมือขั้นสูง ในความจริง การใช้เทคโนโลยีอื่นๆ เพื่อการจัดการข้อมูล การสื่อสาร และการทำงานร่วมกัน ทำให้ทีมมีประสิทภาพมากขึ้น Revit สามารถทำงานร่วมกับเครื่องมืออื่นๆ ที่ทีมออกแบบใช้ได้ดี รวมทั้ง plug-in แบบกำหนดเองที่ได้พัฒนาขึ้น จะช่วยให้ทีมสามารถประหยัดเวลาและมีความสามารถมากขึ้น ตัวอย่าง ทีมออกแบบและกลุ่มเจ้าของใช้ PDF สำหรับการสื่อสารภายใน การแก้ไข การแชร์เอกสาร ด้วยโซลูชั่นการทำงานร่วมกันภายนอก (2D) พวกเขาสามารถ mark up บนไฟล์ PDFs ได้บนแพลตฟอร์ม 2D ในขณะที่นักออกแบบในออฟฟิศอื่นๆ สามารถรับการเปลี่ยนแปลงได้ในโมเดล Revit ในแบบเรียลไทม์ “ความสามารถในการประสานงานโดยตรงด้วยโปรแกรมอื่นๆ จะช่วยอำนวยความสะดวกให้กับเวิร์กโฟลว์ของเราและช่วยให้ประสบผลสำเร็จ”
การใช้ Revit กับเทคโนโลยี BIM อื่นๆ จะช่วยให้โครงการทีมใช้ประโยชน์จากโมเดล Revit และการทำงานร่วมกับซอฟต์แวร์อื่นๆ ในการผลักดัน BIM ให้ดีขึ้น นอกจากการพัฒนาเอกสารการก่อสร้าง 2D แบบดั่งเดิม “ความสามารถนี้ทำให้มีความสม่ำเสมอดีขึ้นในการส่งมอบหลายรายการ; การรับประกันคุณภาพที่มีประสิทธิภาพมากขึ้น; ความละเอียดในช่วงต้นของปัญหาในการประสานงานด้านการซื้อขาย; และการช่วยอธิบายแนวคิดบางอย่างที่ซับซ้อนไปยังผู้ใช้ปลายทาง” Goyne กล่าว
ผลลัพธ์
ผลลัพธ์จากประสบการณ์ของพวกเขาใน CHUM, CannonDesign + NEUF architect(e)s ได้เริ่มจัดมาตรฐานของตัวอย่าง Revit rooms และ families ในการใช้เทมเพลตสำหรับโครงการด้านการดูแลสุขภาพในอนาคต นอกจากนี้ โครงสร้างโมเดล CHUM และการจัดการขนาดและความสมบูรณ์ของโมเดล ได้มีการกำหนดพื้นฐานสำหรับโครงการขนาดใหญ่อื่นๆ
“BIM จะช่วยให้การสร้างสินค้ามีคุณภาพสูง ที่ไม่ใช่ตัวอย่างที่เห็นในวิธีการส่งมอบแบบก่อสร้างความร่วมมือภาครัฐและเอกชน การใช้งาน Revit จะช่วยให้ทีมทำงานได้อย่างราบรื่นบนแพลตฟอร์มเดียวกันผ่านหลายๆ ออฟฟิศ ในขณะที่ความสามารถในการผลิตและความสม่ำเสมอมีมากขึ้น ผิดพลาดน้อยลง และเวิร์คโฟลว์ที่มีประสิทธิภาพมากยิ่งขึ้น” Goyne กล่าว
เมื่อเสร็จสิ้นเฟสที่ 2 ในปี 2021 CHUM จะเป็นตัวแทนโรงพยาบาลที่มีขนาดใหญ่ที่สุดในทวีป ในขณะเดียวกัน สถาบันที่ทำงานอย่างเต็มรูปแบบจะยังคงยกระดับทั้งภูมิทัศน์ในเมืองและการดูแลสุขภาพของเมืองที่เรียกว่าบ้าน
