บทความเขียนโดย :
คุณณัฐพล จรัสสุขสวัสดิ์
มีประสบการณ์ที่เชี่ยวชาญในการใช้งานเกี่ยวกับซอฟต์แวร์ Autodesk / Unity / BlueBeam / Other Software ที่เกี่ยวกับงานด้าน AEC ในอุตสาหกรรมงานก่อสร้างทุกแขนง
พอนั่งจัดแบบลาก View ลง Sheet ไปสักพัก บวกกับปริมาณ View ที่มีอย่างมหาศาลในโมเดลอาคารที่เราลงแรงปั่นมาทั้งคืน ผมว่ามันก็อาจจะต้องมีเบลอ ๆ กันบ้างแหละว่าอันไหนวางไปแล้ว ยังไม่วาง หรือยังขาด View ไหนอีกนะที่ยังไม่ได้เพิ่มเข้าไปในแบบ

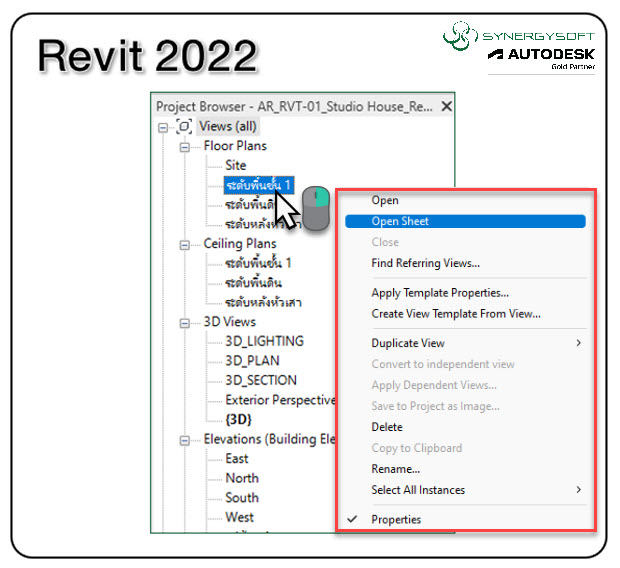

หากลองมองย้อนไปใน Project Browser ของ Revit 2022 รวมถึงเวอร์ชั่นก่อนหน้า มันก็พอจะมีหนทางที่เช็คได้แหละว่า View ไหนบ้างที่ลากไปวางบน Sheet เรียบร้อยแล้ว เพราะเราสามารถคลิกขวาที่ชื่อ View และถ้าหากว่า View นั้นอยู่บนหน้า Sheet เรียบร้อยแล้วล่ะก็ เราก็จะสามารถเลือก Open Sheet ได้เลยทันที

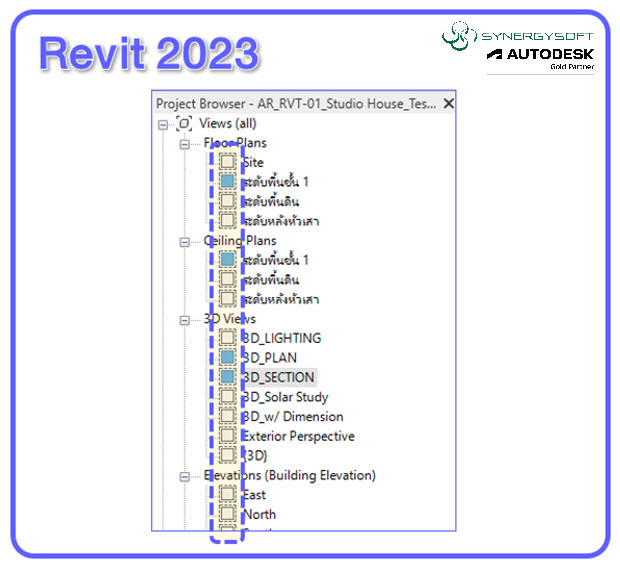

แต่สำหรับใน Revit เวอร์ชั่นใหม่อย่าง 2023 มีวิธีที่ง่ายกว่านั้น เราจะพบกับไอคอนสี่เหลี่ยมที่มีทั้งสีขาว คือ View ที่ไม่ได้วางบน Sheet ส่วนสีฟ้า ก็คือ View นั้นวางบน Sheet แล้ว และแบบที่เป็นสีฟ้าครึ่งเดียว เฉพาะสำหรับ View ตาราง Schedule ที่วางบน Sheet ไปแค่เพียงบางส่วน ซึ่งก็ทำให้เราสังเกตเห็นภาพรวมได้ง่าย ดูแล้วเข้าใจในทันทีเลยว่า View นั้นวางหรือยังไม่วางบน Sheet

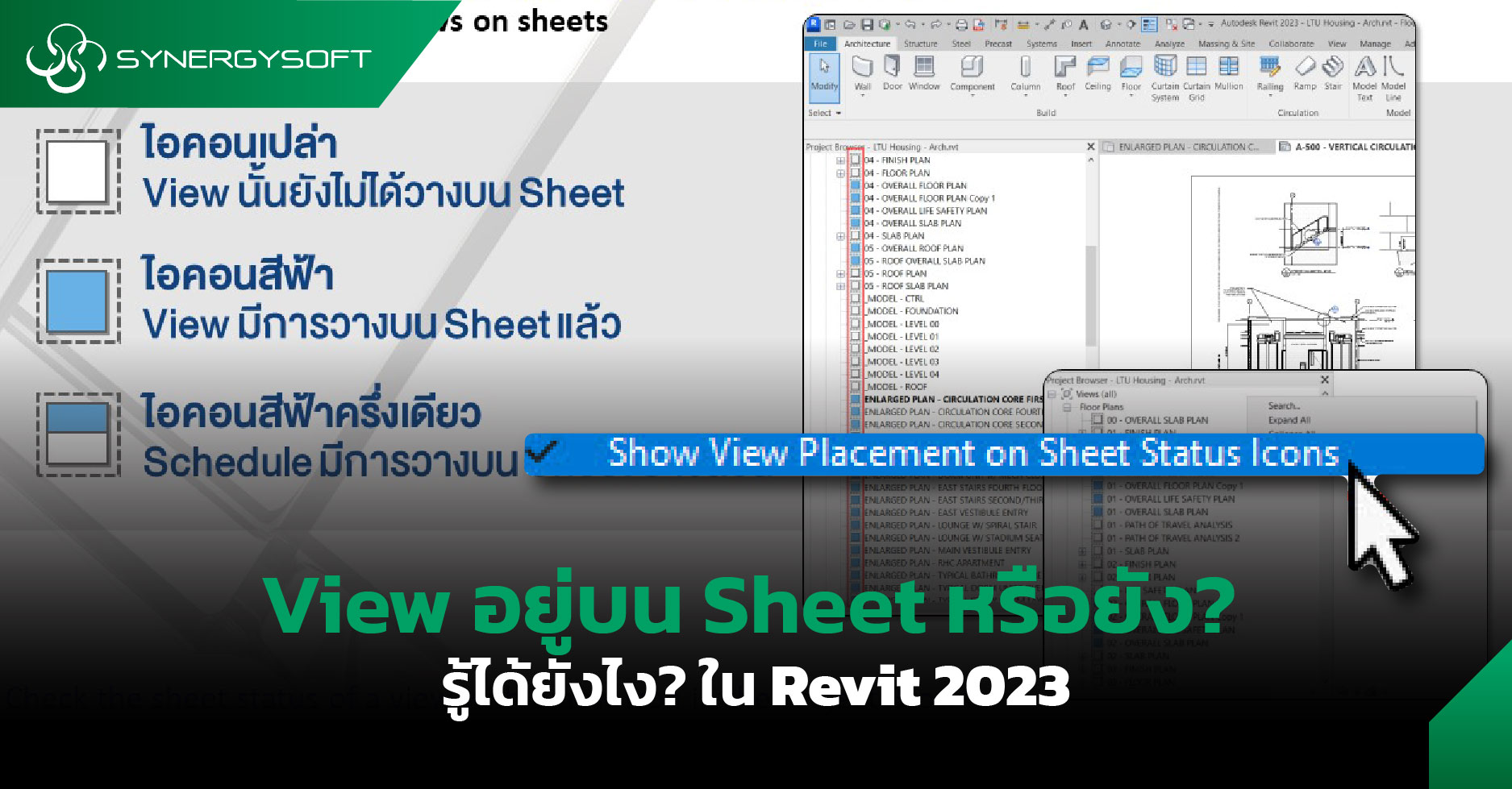

ถ้าเกิดว่าใครที่รู้สึกว่าไอคอนแสดงสถานะ View ดังกล่าวดูเยอะเกินไปและอยากปิด ก็สามารถคลิกขวาที่หมวด View ใน Project Browser และเลือกไปที่ Show View Placement on Sheet Status Icons เท่านี้ก็สามารถเปิด-ปิดไอคอนแสดงสถานะ View ได้แล้ว
สุดท้ายนี้ ทุกท่านสามารถติดตามบทความดีๆ มีประโยชน์แบบนี้ ได้ทางเว็บไซต์ของ Synergysoft.co.th
หรือหากท่านใดสนใจสอบถามข้อมูลเพิ่มเติม สามารถติดต่อเราได้ที่ช่องทางอีเมลThis email address is being protected from spambots. You need JavaScript enabled to view it. รวมถึงอัปเดตคอร์สอบรมวิธีการใช้งาน Revit ล่าสุดได้ที่หน้าเว็บไซต์ http://synergysoft.co.th/educenter/
