What’s New Revit 2022 : การใส่คำนำหน้า/คำต่อท้ายสำหรับเส้นบอกระยะ

      การใส่คำนำหน้าหรือคำต่อท้ายของเส้นบอกระยะใน Revit เว่อร์ชั่นก่อนๆ เราสามารถทำได้โดยการดับเบิ้ลคลิกที่ตัวเลขที่แสดงค่าบอกระยะเพื่อทำการใส่คำนำหน้าหรือคำต่อท้าย ถ้าต้องการที่จะใส่คำนำหน้าหรือคำต่อท้ายในส่วนอื่นๆด้วย เราก็จะต้องทำวิธีการแบบเดิมทุกครั้ง ซึ่งอาจจะทำให้การทำงานเกิดความล่าช้า โดยในเว่อร์ชั่น 2022 นี้เราสามารถสร้างชนิดของเส้นบอกระยะที่มีการใส่คำนำหน้าหรือคำต่อท้ายได้แล้ว เพื่อให้การทำงานมีความรวดเร็วมากยิ่งขึ้น

วิธีเดิม

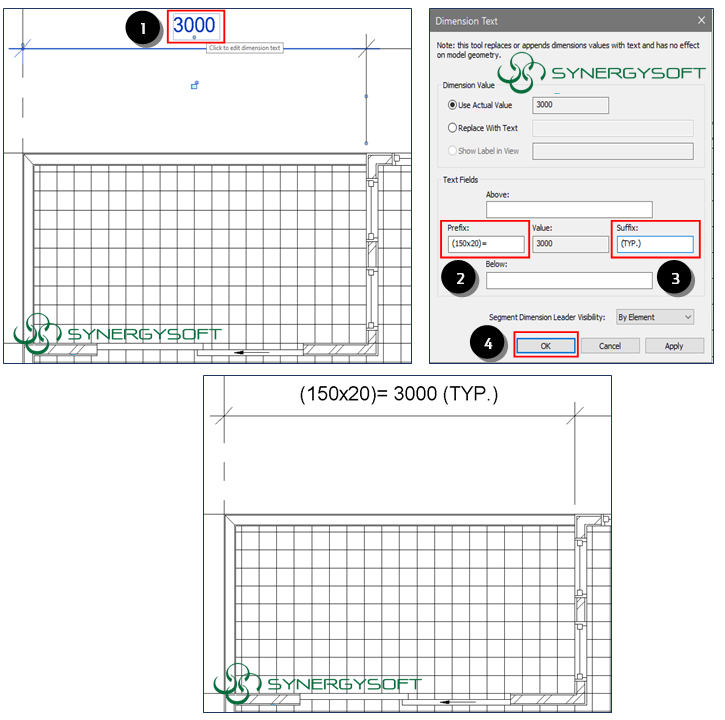

    การที่เราจะใส่คำนำหน้าหรือคำต่อท้ายเพิ่มเติมในเส้นบอกระยะ โดยทั่วไปเราจะดับเบิ้ลคลิกที่ตัวเลขที่แสดงค่าระยะที่เราต้องการเพื่อจะแก้ไขในส่วนของ Dimension Text เราสามารถกำหนดคำนำหน้าได้ในช่องของ Prefix และกำหนดคำต่อท้ายได้ในช่อง Suffix ได้ตามที่เราต้องการ

วิธีใหม่ใน Revit 2022

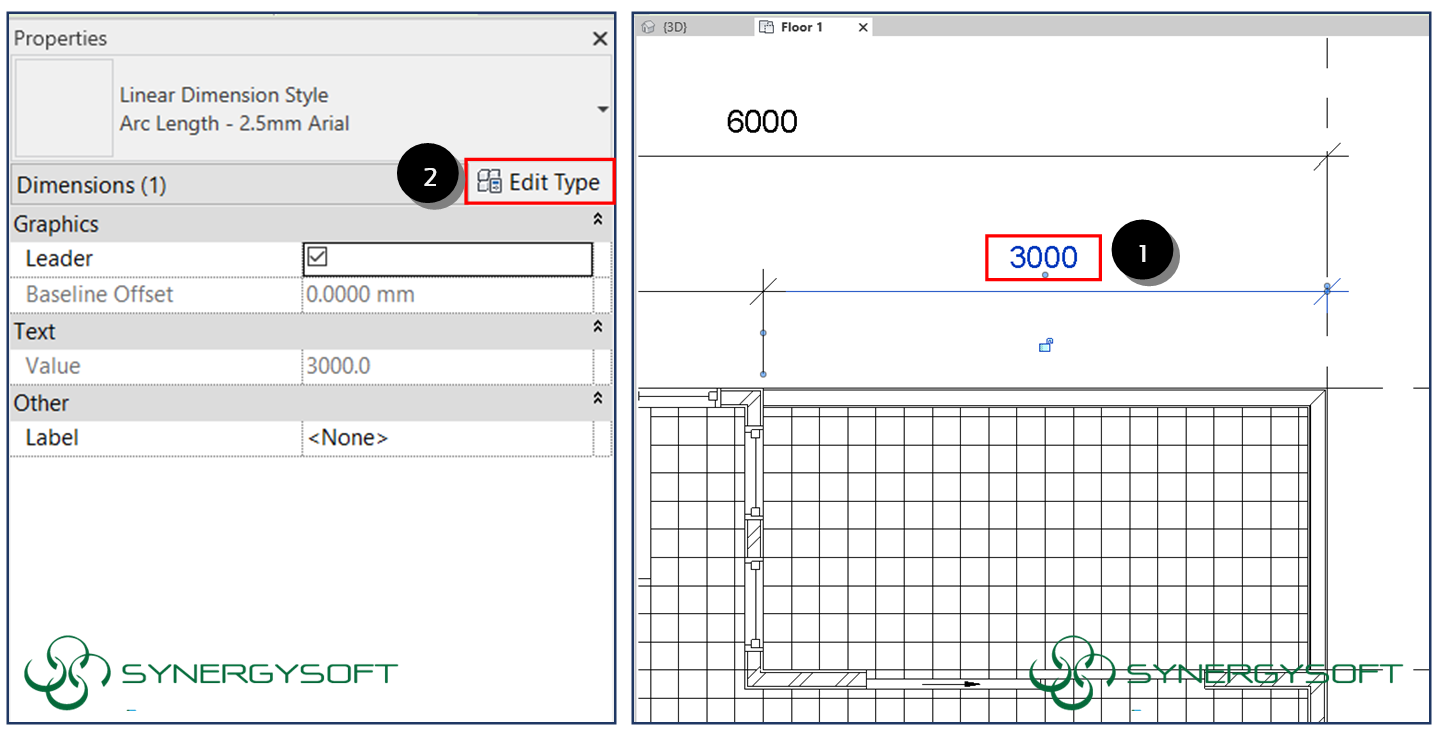

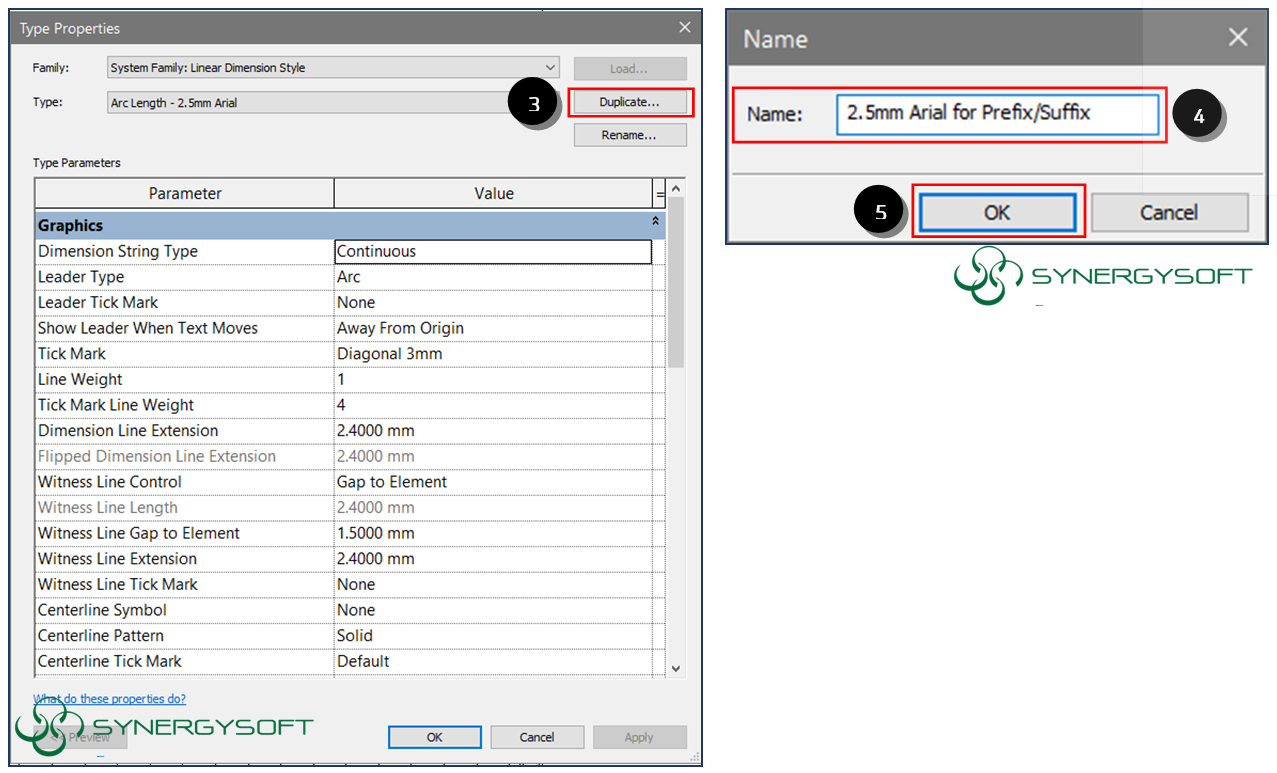

    ใน Revit 2022 นี้เราสามารถสร้างชนิดของเส้นบอกระยะโดยแสดงคำนำหน้าหรือคำต่อท้ายได้เลย โดยมีขั้นตอนคือให้เรามาคลิกเลือกเส้นบอกระยะที่เราต้องการ จากนั้นในกล่องของ Properties ให้คลิก Edit Type จากนั้นให้เราคลิก “Duplicate” และทำการตั้งชื่อ แล้วคลิก “OK”

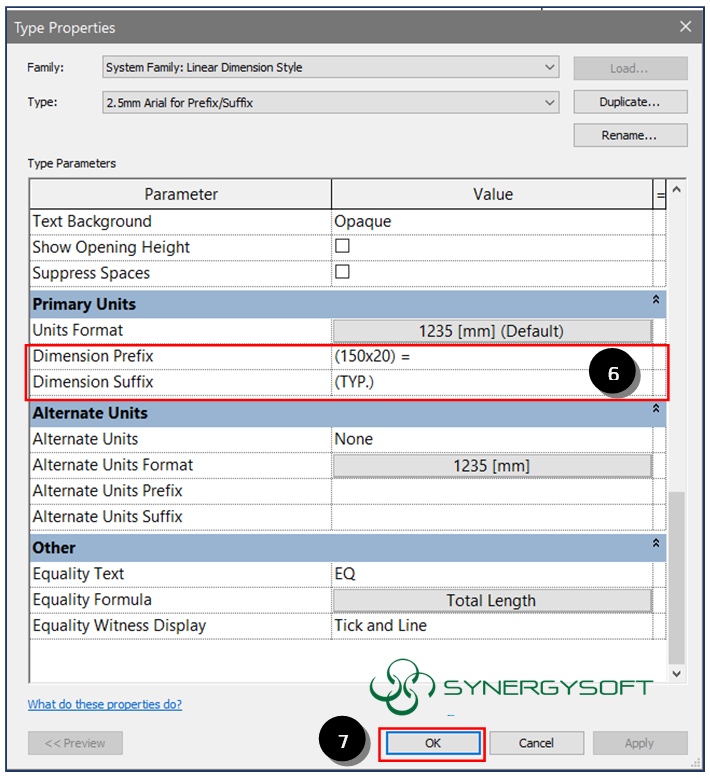

เมื่อเราทำการ Duplicate เรียบร้อยแล้วในช่อง Dimension Prefix ให้ใส่คำนำหน้าที่เราต้องการ และในช่อง Dimension Suffix ให้ใส่คำต่อท้ายจากนั้นคลิก ”OK”

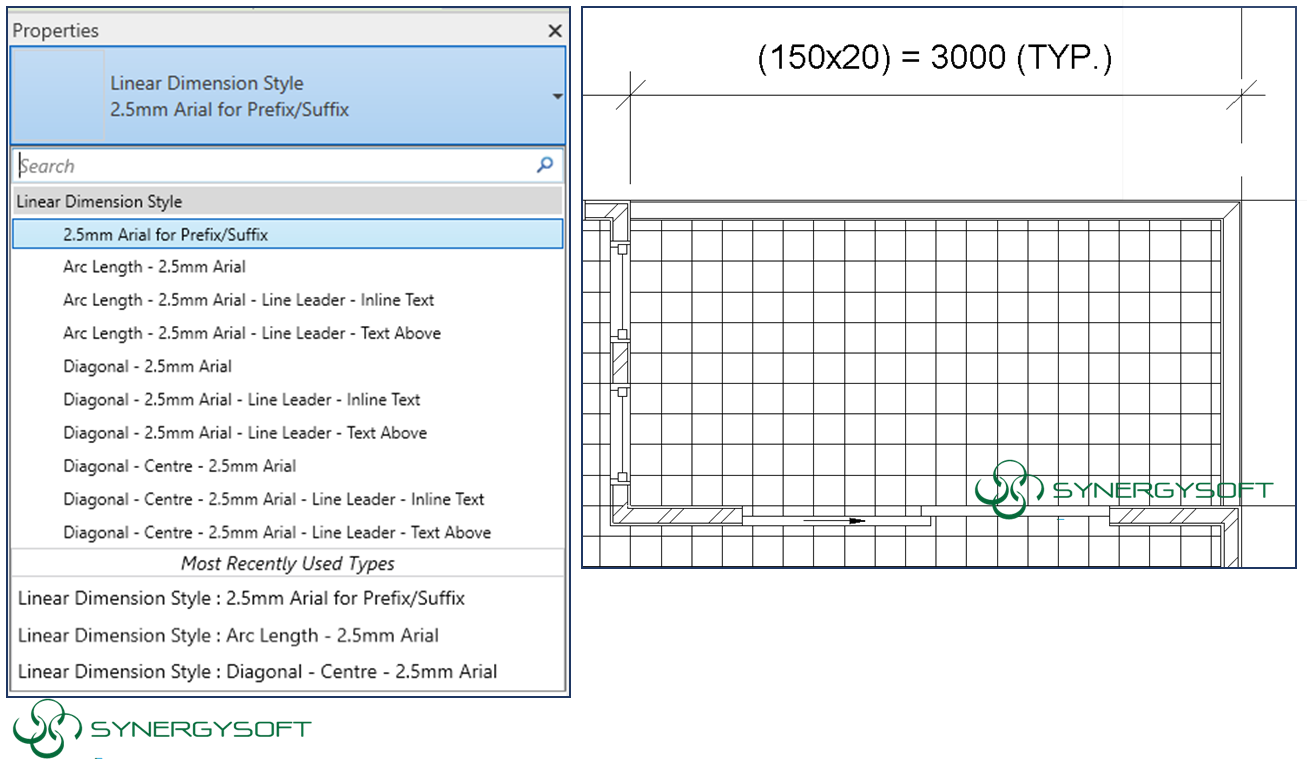

ส่วนวิธีการนำมาใช้งานให้เราไปเลือกชนิดของเส้นบอกระยะที่เราสร้างไว้ในส่วนของ Properties เพียงเท่านี้เราก็จะได้เส้นบอกระยะที่แสดงคำนำหน้าและคำต่อท้ายตามที่เราต้องการ
