Autodesk AutoCAD Electrical

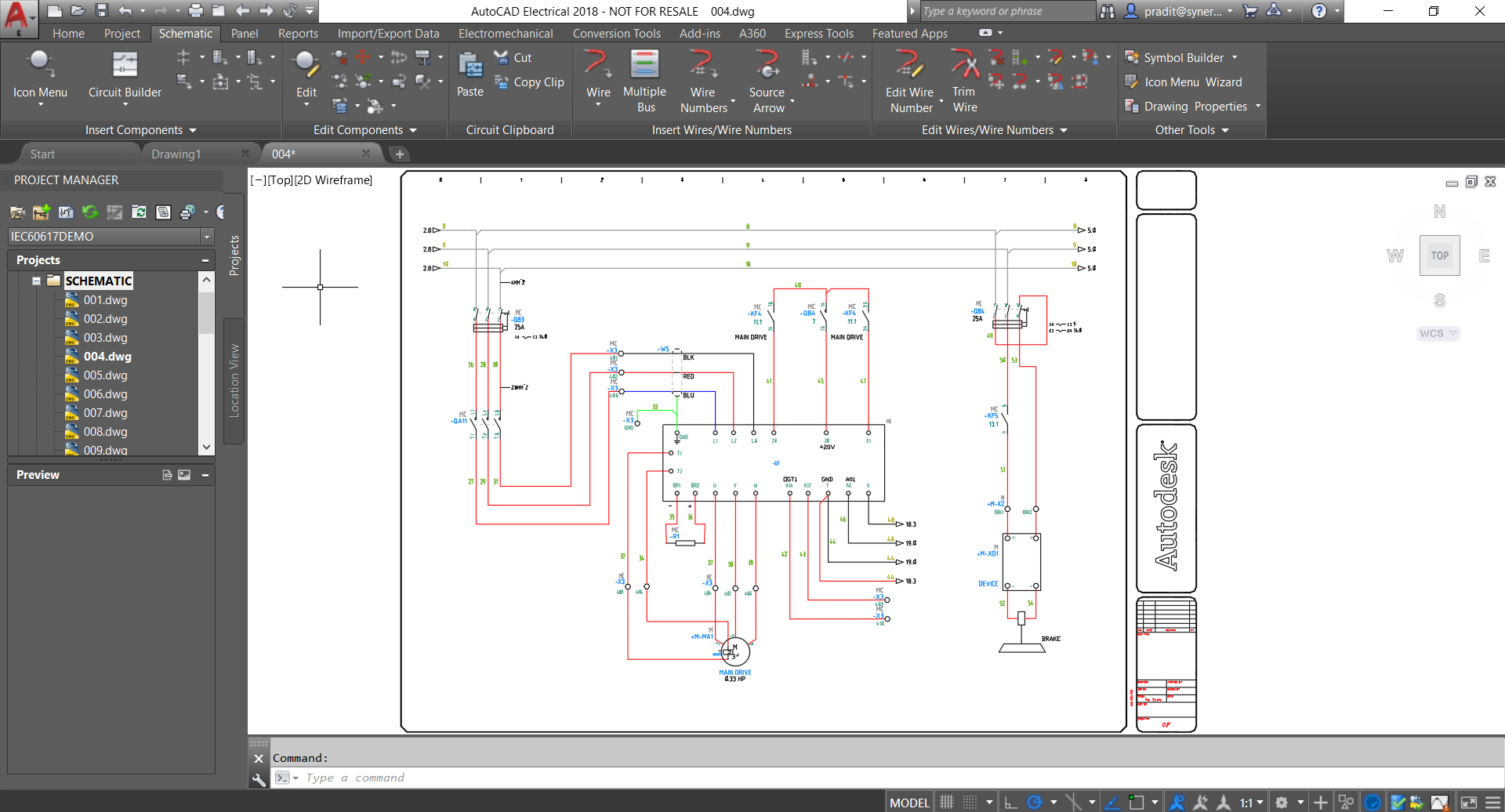

AutoCAD Electrical เป็นออโตแคดสำหรับผู้ออกแบบงานระบบไฟฟ้า เพื่อสร้างและเปลี่ยนแปลงระบบควบคุมไฟฟ้าและอิเลคทรอนิคส์ ซึ่งได้รวบรวมความสามารถของ AutoCAD ที่มีไลบราลี่สัญลักษณ์ต่างๆ และเครื่องมือที่ใช้สำหรับทำงานด้านไฟฟ้าโดยเฉพาะ AutoCAD Electrical ยังทำให้ผู้ใช้งานได้เปรียบด้วยการลดเวลาในการทำงาน ทำให้สามารถใช้เวลาที่ลดไปทุ่มเทให้กับนวัตกรรมขององค์กรแทน AutoCAD Electrical เป็นเครื่องมือที่มีประสิทธิภาพสูงในการทำงาน สร้าง Schematic drawing (แบบ ladder logic และ Point to Point) เขียนพาแนล PLC-IO Circuit โดยใช้คำสั่งอัตโนมัติในการใส่สัญลักษณ์ต่างๆ ตามสเปคอุปกรณ์ การกำหนดเลขสายไฟ และการปรับเปลี่ยนแบบไฟฟ้าต่างๆ
โปรแกรม AutoCAD Electrical สามารถออกแบบระบบควบคุมไฟฟ้า ช่วยงานออกแบบอัตโนมัติ ภายใน AutoCAD มาพร้อมกับสัญลักษญ์ไฟฟ้าและอุปกรณ์ไฟฟ้ามากกว่า 10,000 ชิ้น ซึ่งผู้ออกแบบระบบไฟฟ้าสามารถเลือกใช้มาตราฐานต่างๆ ในการออกแบบได้ทั้ง AS, GB, IEC, JIC, JIS, NFPA และ IEEE
และยังสามารถที่จะจัดทำแบบ Cross reference ระหว่างแบบอุปกรณ์ได้และสำหรับการติดตั้ง ผู้ออกแบบสามารถเพิ่มสัญลักษณ์ทางไฟฟ้าตามความต้องการของผู้ออกแบบเองได้อีกด้วย และด้วยเครื่องมืออัตโนมัติสำหรับงานวิศวกรรมไฟฟ้าช่วยให้คุณสามารถเพิ่มประสิทธิภาพและประสิทธิผลการทำงานมากยิ่งขึ้น ผู้ที่ทำงานติดตั้งเสร็จแล้วสามารถเก็บแบบเหล่านี้เป็นฐานข้อมูลประวัติอุปกรณ์ได้ด้วย เพื่อสะดวกในการซ่อมบำรุงหรือเพิ่มเติมระบบในภายหน้า
10 เหตุผลหลักที่ต้องเลือกใช้ AutoCAD Electrical

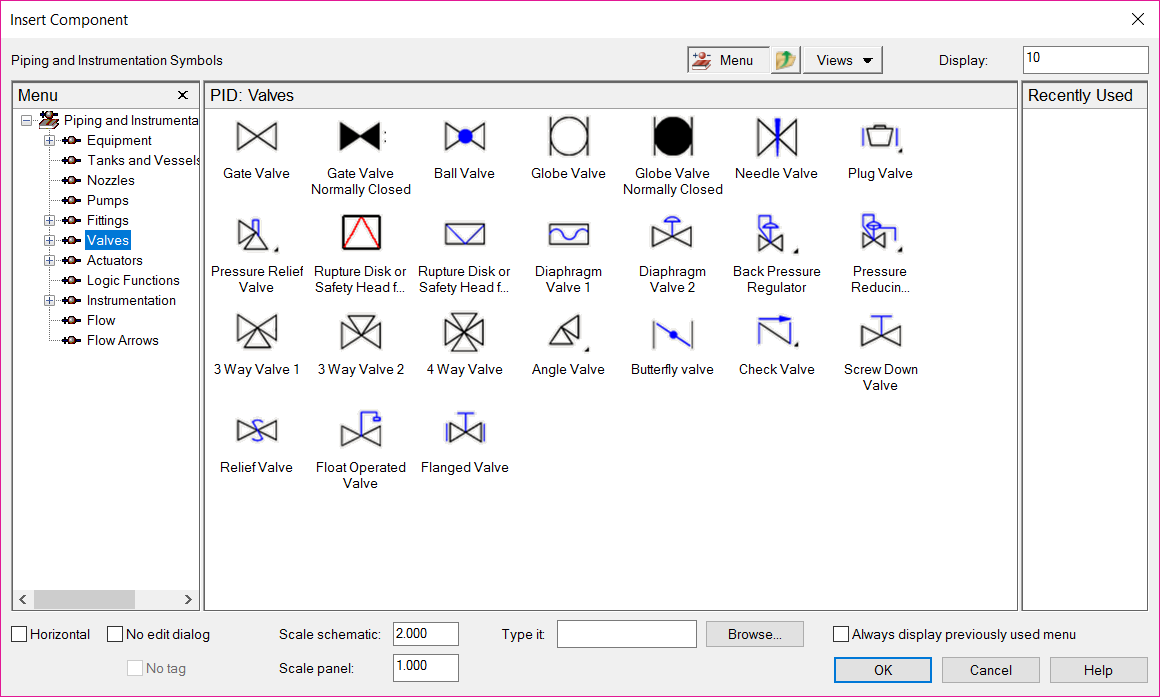

1. ครอบคลุมสัญลักษญ์ต่างๆ ทางไฟฟ้า
มีสัญลักษณ์ทางไฟฟ้ามาให้มากกว่า 2000 สัญลักษณ์ รวมถึงสัญลักษณ์งาน piping and instrumentationdiagram (P&ID) ไฮดรอลิก นิวเมติก สามารถนำมาใช้งานได้อย่างรวดเร็ว แม่นยำและถูกต้องตรงตามมาตรฐานการเขียนแบบ AutoCAD Electrical รองรับมาตรฐาน AS, GB, IEC, JIC, JIS, NFPA และ IEEE สัญลักษณ์อุปกรณ์ต่างๆ

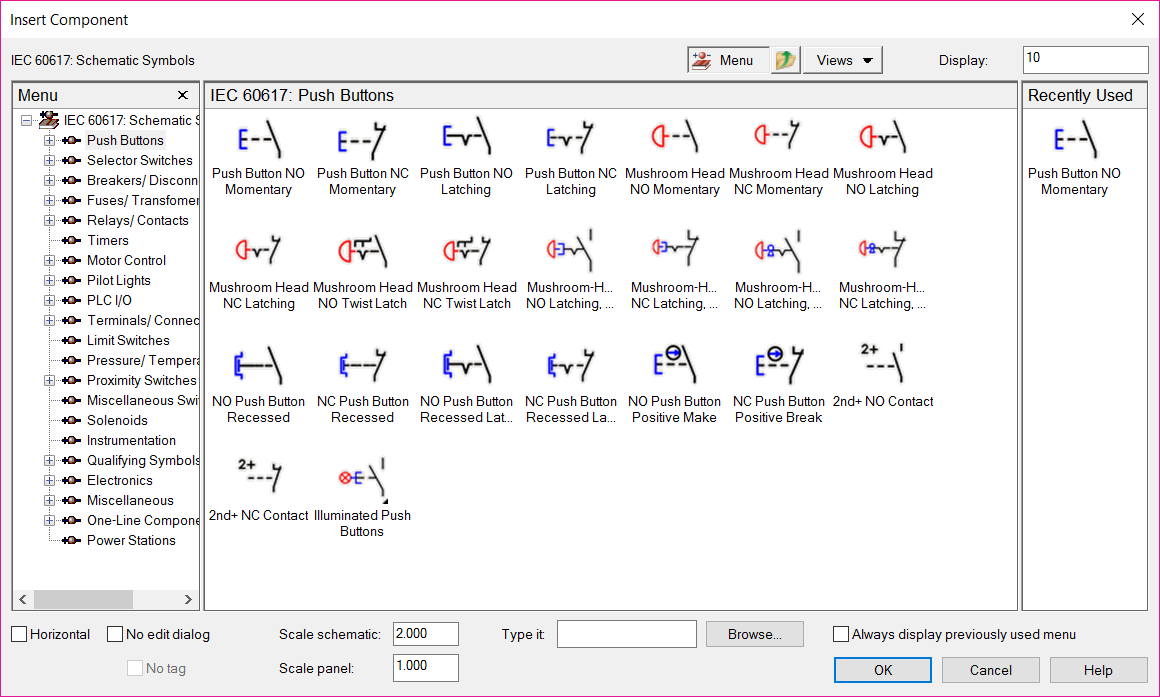

สัญลักษณ์ทางไฟฟ้า

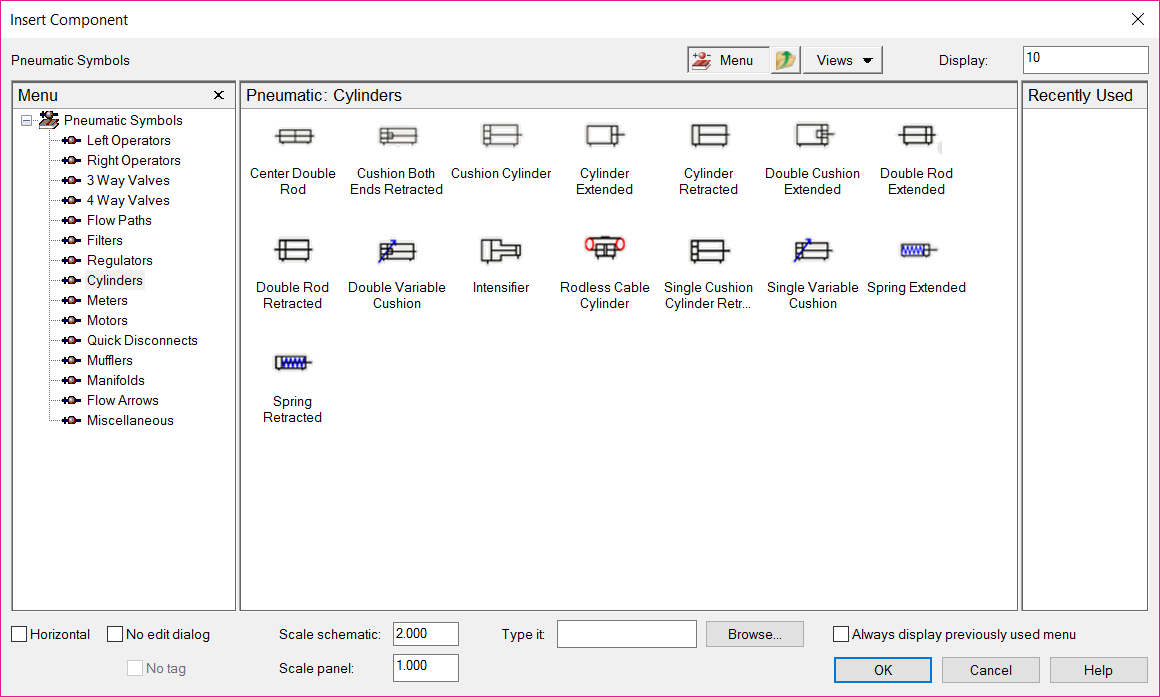

สัญลักษณ์ Pneumatic

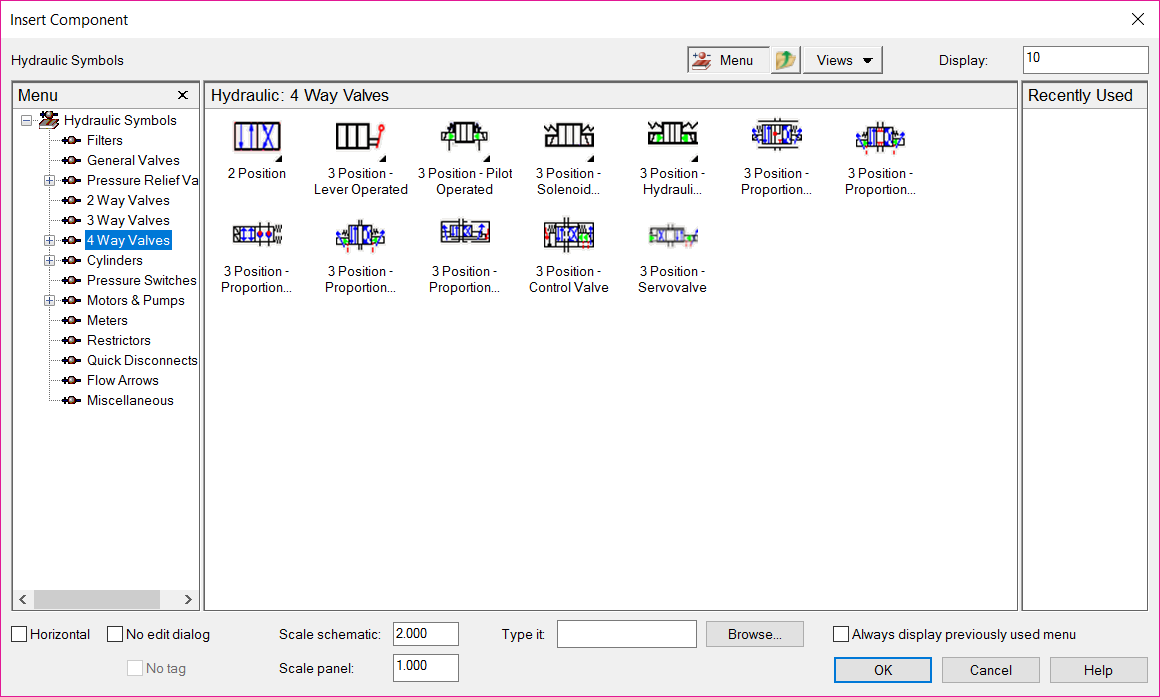

สัญลักษณ์ Hydraulic
สัญลักษณ์ P&ID

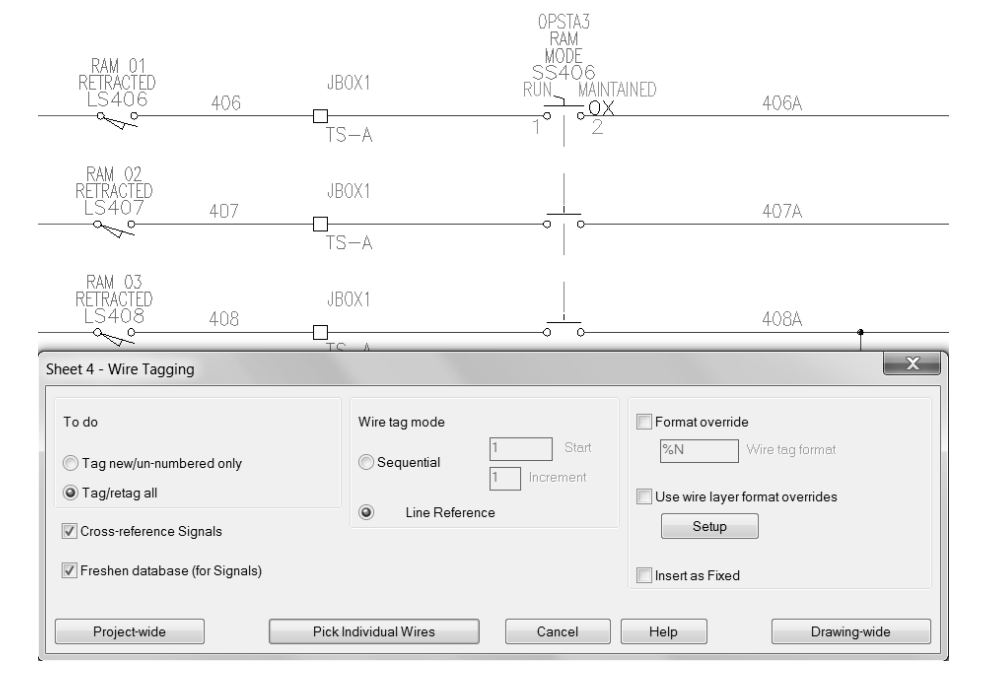

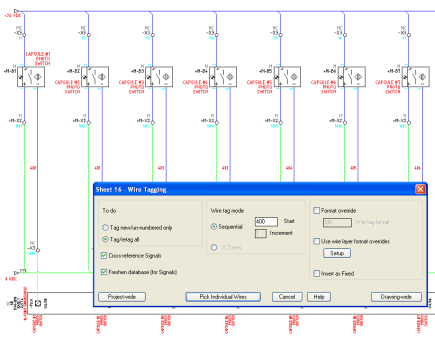

2. ใส่เลขนัมเปอร์ของสายไฟให้อัตโนมัติ
AutoCAD Electrical จะใส่นัมเปอร์ของสายไฟให้อัตโนมัติ ทั้ง 1 เฟส และ 3 เฟส สามารถที่จะลดเวลา ลดความซ้ำซ้อนในการใส่นัมเบอร์สายไฟ และลดความผิดพลาด พร้อมทั้งสามารถที่จะ Tag ข้อมูลของนัมเบอร์สายไฟ ใว้ใช้เวลาออกรายการวัสดุอุปกรณ์ โปรแกรมสามารถที่จะตรวจเช็คได้ในกรณีที่มีการใส่นัมเบอร์สายไฟที่ไม่ถูกต้อง ซ้ำซ้อน แบบอัตโนมัติ รายงานให้ทราบทันที เพื่อป้องกันความผิดพลาด

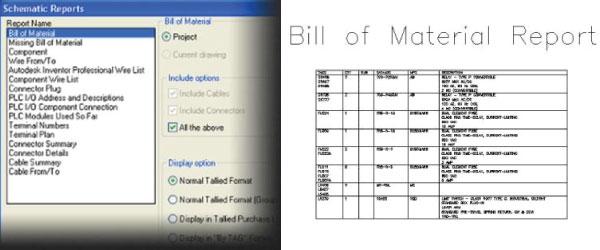

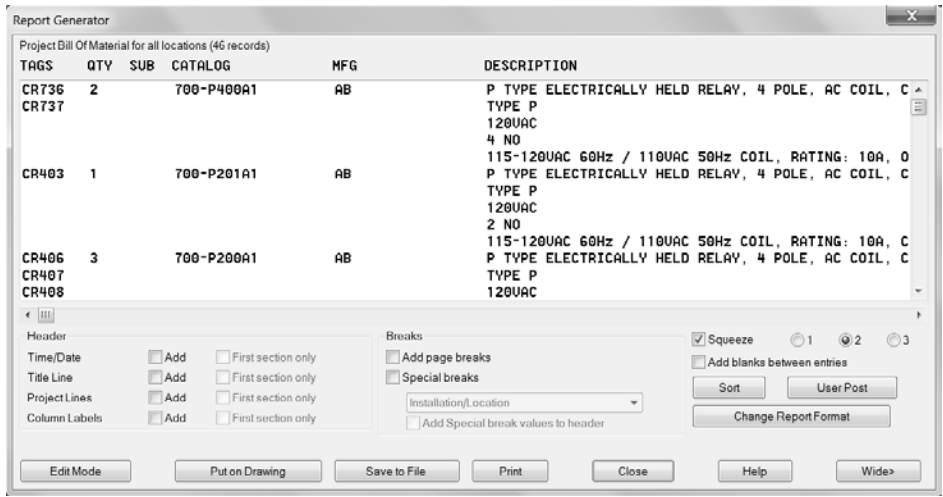

3. ออกรายการวัสดุอุปกรณ์ให้อัตโนมัติ
โปรแกรมสามารถที่จะออก Report แบบอัตโนมัติ ลดเวลา ลดความผิดพลาดที่จะเกิดขึ้น ใน Automatic report จะมีรายการของ bills of materials (BOMs), cable lists, terminal reports, from/ to wire lists และอื่นๆ อีกมากมาย สามารถที่จะส่งออกเป็นไฟล์ Excel ได้เลยโดยตรงอีกด้วย

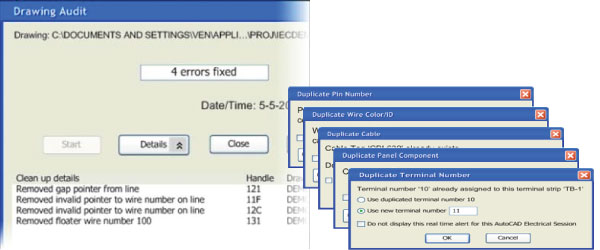

4. ตรวจสอบข้อผิดพลาดในการเขียนแบบตลอดเวลา

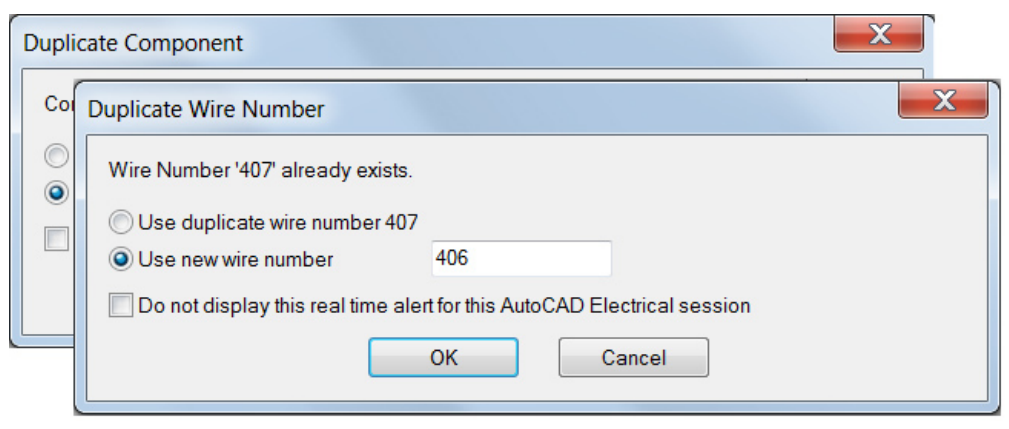

โปรแกรมจะแจ้งเตือนกรณีมีการเขียนแบบที่ผิดพลาด เช่น กรณีใส่นัมเบอร์สายไฟซ้ำกัน ก็จะมีป๊อบอัพแจ้งเตือน ว่าต้องการใส่ทับตัวเดิมซึ่งมีอยู่แล้ว หรือจะใส่เพิ่มใหม่ เป็นต้น ซึ่งตรงนี้จะช่วยลดเวลาในการตรวจสอบ ลดข้อผิดพลาดลดความซ้ำซ้อนที่เกิดขึ้น

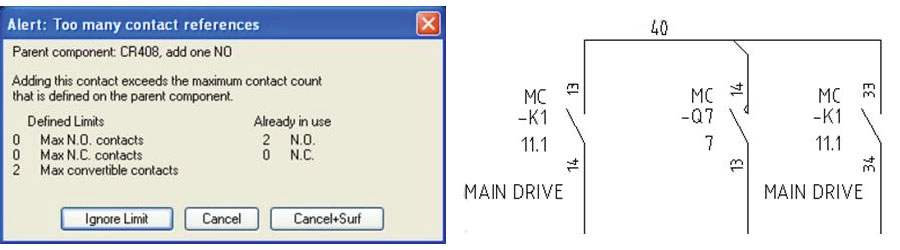

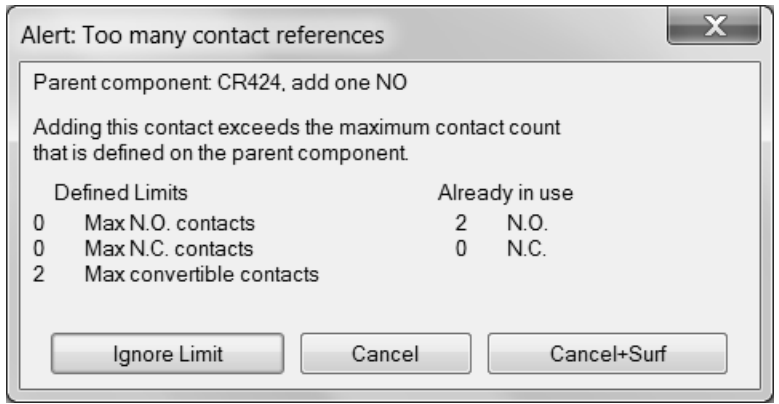

5. ตรวจเช็คความสัมพันธ์ระหว่างคอยล์และคอนแทรคแบบ Real-time
ลดข้อผิดพลาดของการเชื่อมต่อระหว่างคอยล์และหน้าคอนแทรค สามารถตรวจเช็คได้ว่าเป็นหน้าคอนแทรค ของคอยล์ตัวไหน (Automatic tracking) Update tag ของคอยล์เมื่อมีการแก้ไข component แบบอัตโนมัติ แจ้งเตอนเมื่อตรวจพบจำนวนของคอยล์และคอนแทรคไม่ถูกต้อง

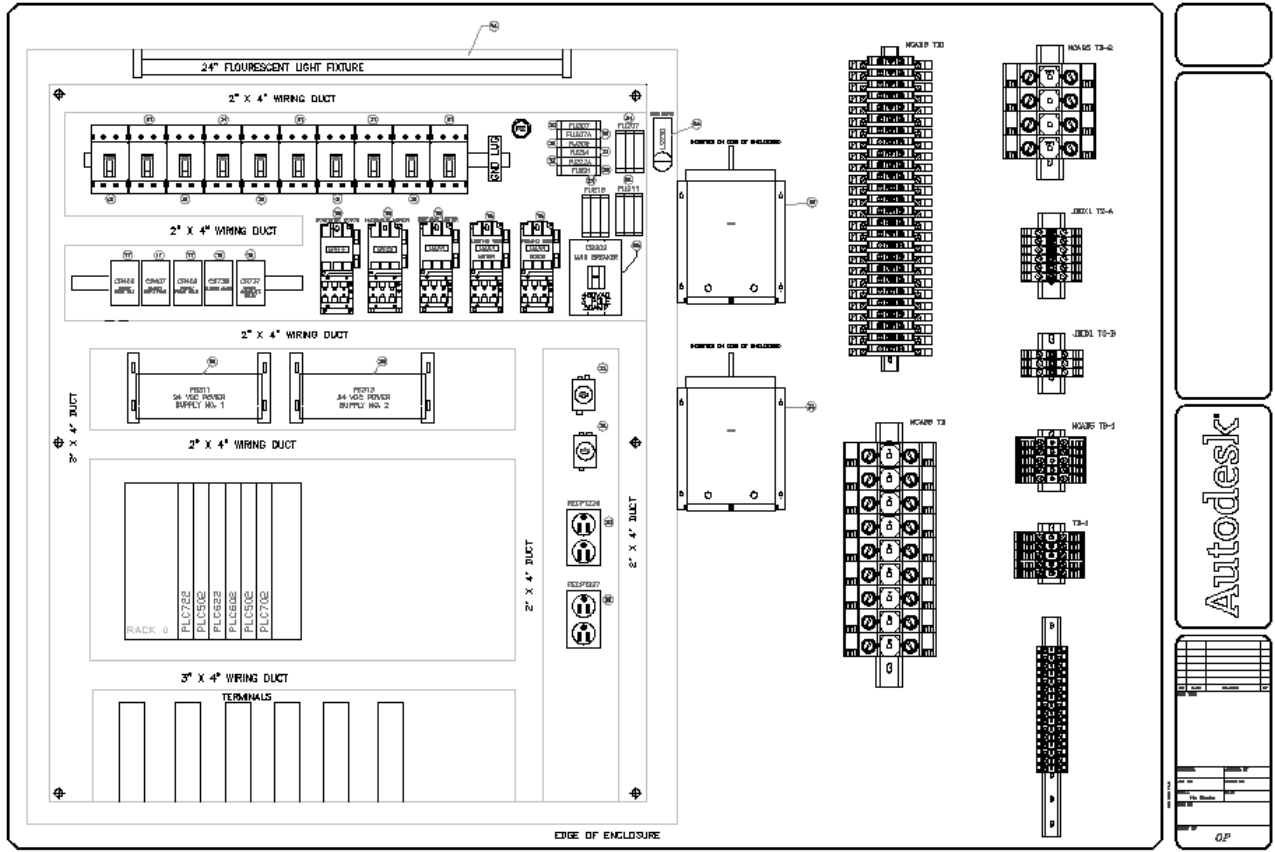

6. สร้าง Panel Layout ได้อย่างง่ายดาย
สามารถสร้าง Panel Layout ได้อย่างรวดเร็ว ถูกต้อง เพราะโปรแกรมจะมีอุปรณ์ในกลุ่ม Panel Icon menu มาให้แบบอัตโนมัติ สามารถดึงมาวางได้เลย พร้อมทั้งข้อมูลประจำของอุปกรณ์ติดมาด้วย สามารถตวจสอบกลับไปยัง Schematic Drawing ได้อีกด้วย

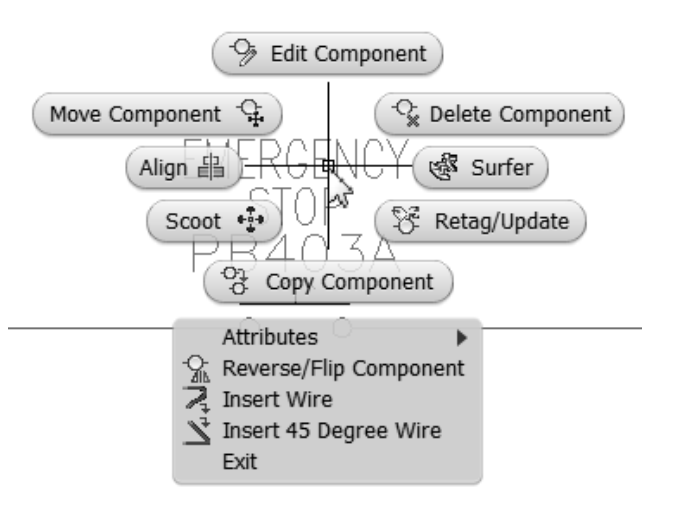

7. คำสั่งเฉพาะทางสาหรับงานไฟฟ้า
โปรแกรมจะมีเครื่องมือในการวางตำแหน่งของอุปกรณ์ เคลื่อนย้าย ทำซ้ำ แก้ไข ลบ เพียงการใช้เม้าส์คลิกขวา เข้าถึงคำสั่งได้อย่างรวดเร็ว ลดเวลาในการเข้าถึงคำสั่ง ทำให้สามารถที่จะเขียนงานได้อย่างรวดเร็ว ถูกต้องตามหลักการการเขียนแบบ

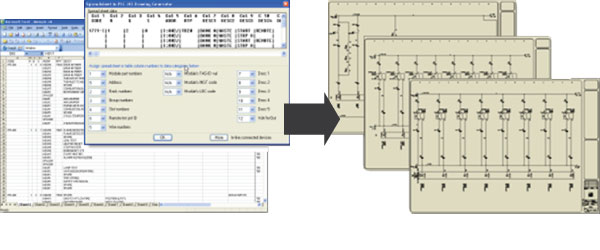

8. สร้าง PLC I/O แบบอัตโนมัติ
โปรแกรมสามารถสร้าง PLC I/O (In put – Out put) แบบอัตโนมัติ จาก spreadsheet (Excel) ออกมาเป็น Ladder Diagram โปรแกรมจะสร้างสัญลักษณ์ อุปกรณ์ต่างๆ วางไว้บน Drawing model โดยเรียงตาม spreadsheet (Excel) และสามารถส่งออกไปยัง PLC โปรแกรมได้

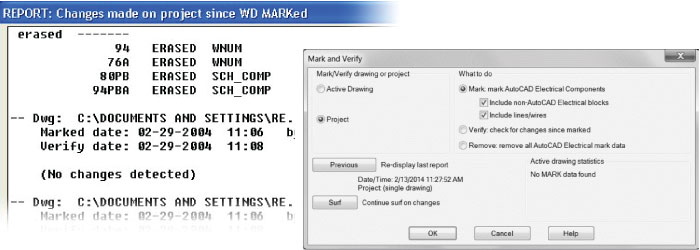

9. ส่งต่อข้อมูลด้วย DWG file และรายงานข้อมูลเมื่อมีการแก้ไข
สามารถที่จะส่งต่อข้อมูลไปยัง Supplier ด้วย DWG แพลตฟอร์ม สามารถเปิดดู แก้ไข ได้ในทุกๆ โปรแกรม อาทิ Autocad Full, Autocad Lt และเมื่อมีการแก้ไฟล์จากโปรแกรมอื่น แล้วส่งกลับมา Autcad Electrical โปรแกรมสามารถรายงานการแก้ไข (revision) ว่ำแก้ไขไปกี่ครั้ง ครั้งใดล่าสุด

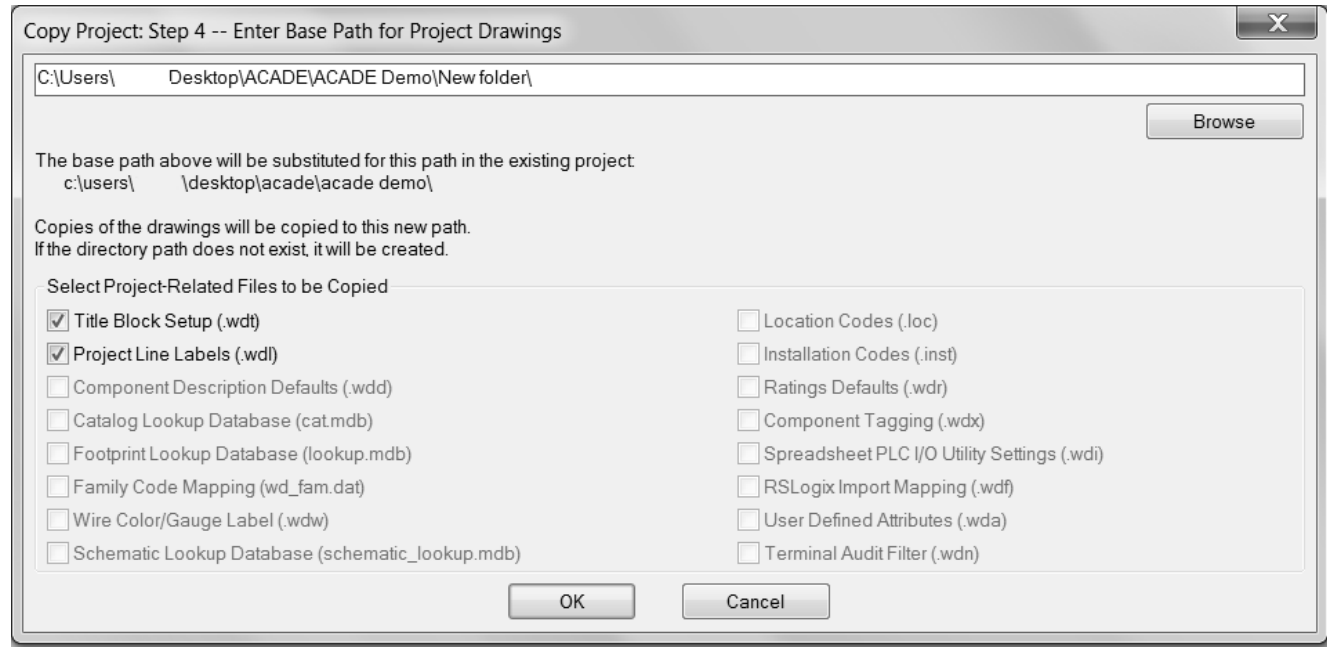

10. สามารถนำ Content เก่ามาใช้ใหม่ได้
โปรแกรมสามารถที่จะ copy project, copy circuit แล้วนำกลับมาใช้ใหม่โดยโปรแกรมจะตรวจเช็ครายละเอียดทุกอย่าง แจ้งเตือนเมื่อมีการทำซ้ำ อัตโนมัติสำหรับการ renumber สายไฟ โปรแกรมจะตั้งค่าต่างๆ ให้เป็น ณ แบบงานปัจจุบันเพียงการใช้คำสั่งเพียงคำสั่งเดียว และสามารถส่งไปยัง Autodesk Inventor เพื่อทำเป็น 3 มิติ ได้โดยตรง
ซินเนอร์จี้ซอฟต์ ตัวแทนจำหน่ายซอฟต์แวร์อย่างเป็นทางการและถูกต้องในประเทศไทยของออโตเดสก์ สำหรับท่านที่ต้องการทราบข้อมูลเพิ่มเติมเกี่ยวกับผลิตภัณฑ์ สามารถสอบถามได้ทางเจ้าหน้าที่ซินเนอร์จี้ซอฟต์ที่
