รู้หรือไม่ Fusion 360 มีคำสั่งสร้างเกลียว ที่เป็นเกลียว จริงๆ แล้ว เพียงคลิกเดียว

หากคุณเคยใช้ Fusion 360 Version เก่า แล้วพบว่าการสร้างเกลียว ในรูปแบบต่างๆ ไม่ว่าจะเป็น มารตฐาน Metric หรือ Inch จะพบว่าการสร้างเกลียว ด้วยคำสั่ง Thread จะเป็นการสร้างเกลียวแบบ ใช้ สติ๊กเกอร์แปะลงพื้นผิวธรรมดา ซึ่งอาจจะขัดใจบางท่าน วันนี้เรามีวิธีการสร้างเกลียว ที่เป็น เกลียว จริงๆ ที่ทำได้ง่ายๆ ด้วยคลิกเดียว

เรามาเริ่มกันที่ขั้นตอนแรกกันเลย ขั้นแรก สร้างสลักเกลียวที่ต้องการจะสร้าง เกลียว TIP : ถ้าเราสร้างสร้างขนาดเกลียวต้นแบบขนาดเดียวกับที่ต้องการนำไปใช้งานจะช่วยให้ โปรแกรมช่วย Detect ขนาดและใส่ในช่องโดยอัตโนมัติ และเมื่อนำไปออก Drawing โปรแกรมจะใส่ชื่อของเกลียวและมารตฐานแบบอัตโนมัติ ทำให้ทำงานได้รวดเร็วขึ้น

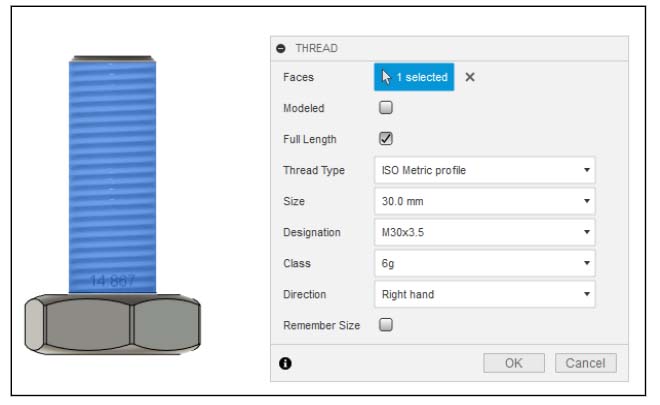

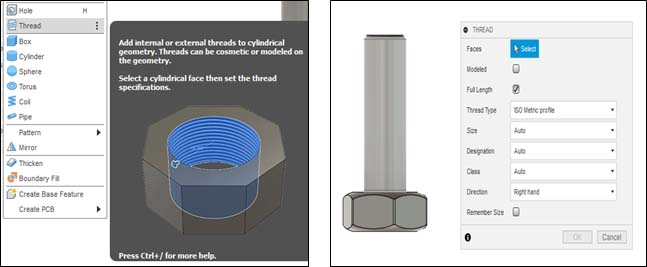

จากนั้นให้ใช้คำสั่ง Thread จากแถบเมนู CREATE โปรแกรมจะแสดงหน้าต่าง THREAD ให้เราเลื่อผื้นผิว ที่ต้องการสร้างเกลียว เรายังสามารถ เลือก ชนิดของเกลียวได้มากกว่า 10 ชนิด อีกทั้งยังสามารถ ปรับ SIZE และ ทิศทางการหมุนของเกลียวได้ ในส่วนของขนาด ถ้าเราเลือกผื้นผิวคำสั่งจะทำการ Detect ขนาดจริง และ ปรับเป็น Auto ให้ แต่ถ้าหากเราต้องการเปลี่ยนขนาดก็สามารถทำได้เช่นกัน

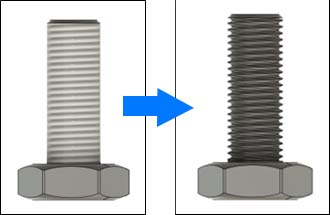

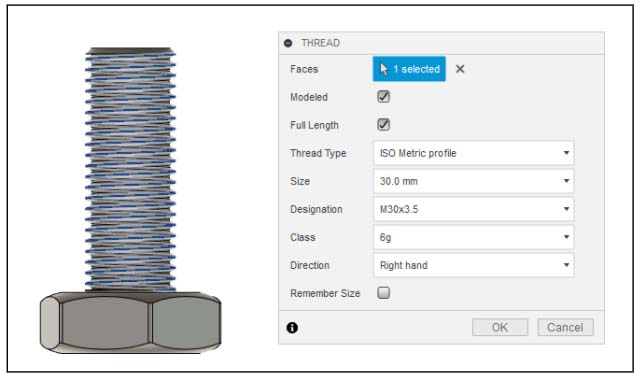

และก็มาถึงช่วงไฮไลท์ ของเรา การสร้างเกลียว แบบ เกลียว จริงๆ ด้วยคลิกเดียว จากภาพเราจะสามารเห็นความแตกต่างระหว่าง การ เลือกคำสั่ง Modeled และ ไม่เลือก คำสั่ง ซึ่งคำสั่ง Modeled คือคำสั่ง สร้างเกลียวเสมือนจริงซึ่งเป็นเนื้อ Body ขึ้นมาจริงๆ โดยไม่ต้อง ใช้ คำสั่ง Sweep Profile ให้ยุ่งยากเหมือนเวอร์ชั่น ก่อนๆ อีกแล้ว

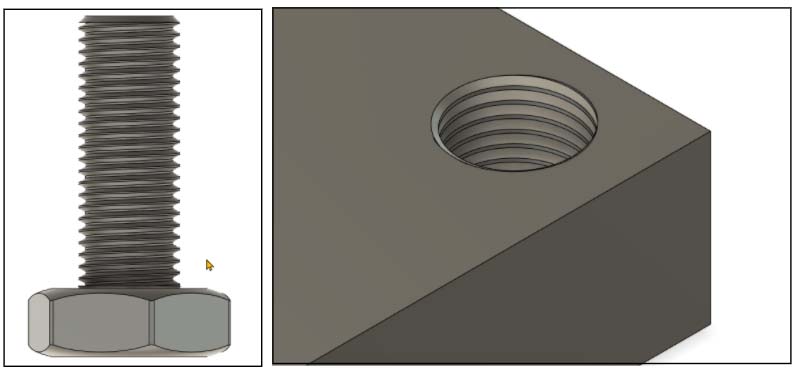

สั่ง Modeled ยังสามารใช้กับเกลียวใน อีกด้วย โดยขั้นตอนนั้น สามารถทำได้ง่ายๆ เพียงคลิกเดียวเช่นกัน

เป็นยังไงบ้างครับจากที่เราแนะนำการใช้งานคำสั่งสร้างเกลียว ที่เป็นเกลียว จริงๆ เพียงคลิกเดียว ที่มีขั้นตอนเรียบง่ายและไม่ซับซ้อน ช่วยให้การทำงาน เป็นไปได้อย่างราบลื่น สุดท้าย ทุกท่านสามารถ ติดตามบทความต่อไป และ Promotion ต่างๆ จาก Synergysoft ได้ที่ synergysoft.co.th
