Fusion 360 ในเวอร์ชั่นล่าสุดได้มีการเพิ่มฟีเจอร์ใหม่ เข้ามาหลากหลายฟีเจอร์ ซึ่งทำให้การทำงานของนักออกแบบสามารถทำงานได้สะดวกและรวดเร็วขึ้น วันนี้เราจะมาแนะนำ Feature Lofted flanges ในงาน Sheet Metal
Feature Lofted flanges เป็น Feature ที่ใช้ในการขึ้นรูป งานโลหะแผ่น ที่เหมาะสำหรับการ ขึ้นรูป 3D Model ที่มี โปรไฟล์ มากกว่า 1 โปรไฟล์ ซึ่งสามารถปรับแต่ง จุดประกบ หรือ ความโค้งมนในมุมต่างๆ ทั้งนี้ ในการขึ้น โดยใช้ Feature Lofted flanges ยังสามารถ คลายออก เป็นโลหะแผ่นก่อนขึ้นรูปได้ โดย บทความนี้ จะมาแนะนำการใช้งาน Feature Lofted Flanges บน Fusion 360
Feature Lofted Flanges อยู่ใน โหมด Design > Sheet Metal

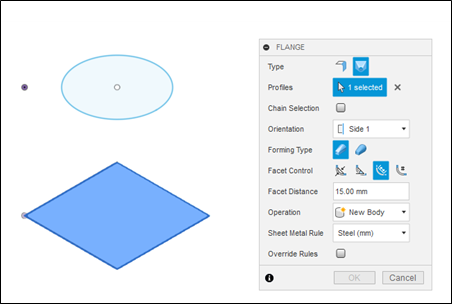

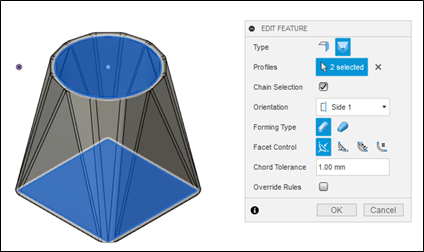

Sketch โปรไฟล์ ที่ต้องการ 2 โปรไฟล์ ในระนาบที่ต่างกัน จากนั้นใช้คำสั่ง FLANGE เลือกชนิด เป็น Lofted จากนั้น เลือก โปรไฟล์ที่ 1 และ 2 สามารถ เลือก วิธีการขึ้นรูปได้ 2 รูปแบบ โดยประกอบด้วย Brake Form ,Die Form และสามารถ เลือก รูปแบบของมุมได้ 4 แบบ จากนั้น กำหนด ขนาดของมุม และเลือก Operation ตามต้องการ และเลือก วัสดุที่ต้องการสร้าง จากนั้นกด OK จะได้ 3D Model ดังภาพด้านล่าง
ในฟีเจอร์นี้สามารถ นำไปประยุคก์ ใช้กับการออกแบบ งานโลหะแผ่น ได้ทั้งงาน พับโลหะแผ่น และ งานแม่พิมพ์โลหะ ซึ่งช่วยให้งานออกแบบ สามารถทำงานได้สะดวก และ รวดเร็วมากยิ่งขึ้น
สุดท้ายนี้หวังว่าบทความนี้จะเป็นประโยชน์กับผู้ใช้งาน Fusion 360 นะครับ หรือท่านที่สนใจซอฟต์แวร์ Fusion 360 ติดต่อมาที่ Synergysoft ได้ครับ และขอฝากช่องทางการเรียนรู้เพิ่มเติมที่ช่องทาง YouTube ได้ จากช่อง SynergysoftChannel ตามลิงก์นีได้เลยครับ และอีกช่องทางคอร์สเรียนออนไลน์จากเว็บไซต์ LUVICHA
