เปลี่ยน Sketch Plane ใหม่ได้ง่ายโดยใช้ Redefine

การสร้างโมเดล 3 มิติ โดยปกติแล้วผู้ใช้งาน Autodesk Inventor Professional ส่วนใหญ่จะเริ่มจากการเขียน 2D Sketch จากนั้นจึงไปสร้างโมเดล 3 มิติด้วยฟีเจอร์ต่าง ๆ ซึ่งบางครั้งผู้ใช้งานอาจมีการเลือกพื้นผิวหรือระนาบในการเขียน 2D Sketch ผิด แล้วต้องเสียเวลามากเพื่อทำการเขียน 2D Sketch บนพื้นผิวหรือระนาบที่ถูกต้องอีกครั้ง ในบนความนี้จะมาบอกวิธีที่ช่วยลดเวลาโดยที่ไม่ต้องไปเสียเวลาเขียน 2D Sketch ใหม่กันครับ

ขั้นตอนการเปลี่ยน Sketch Plane มีดังนี้

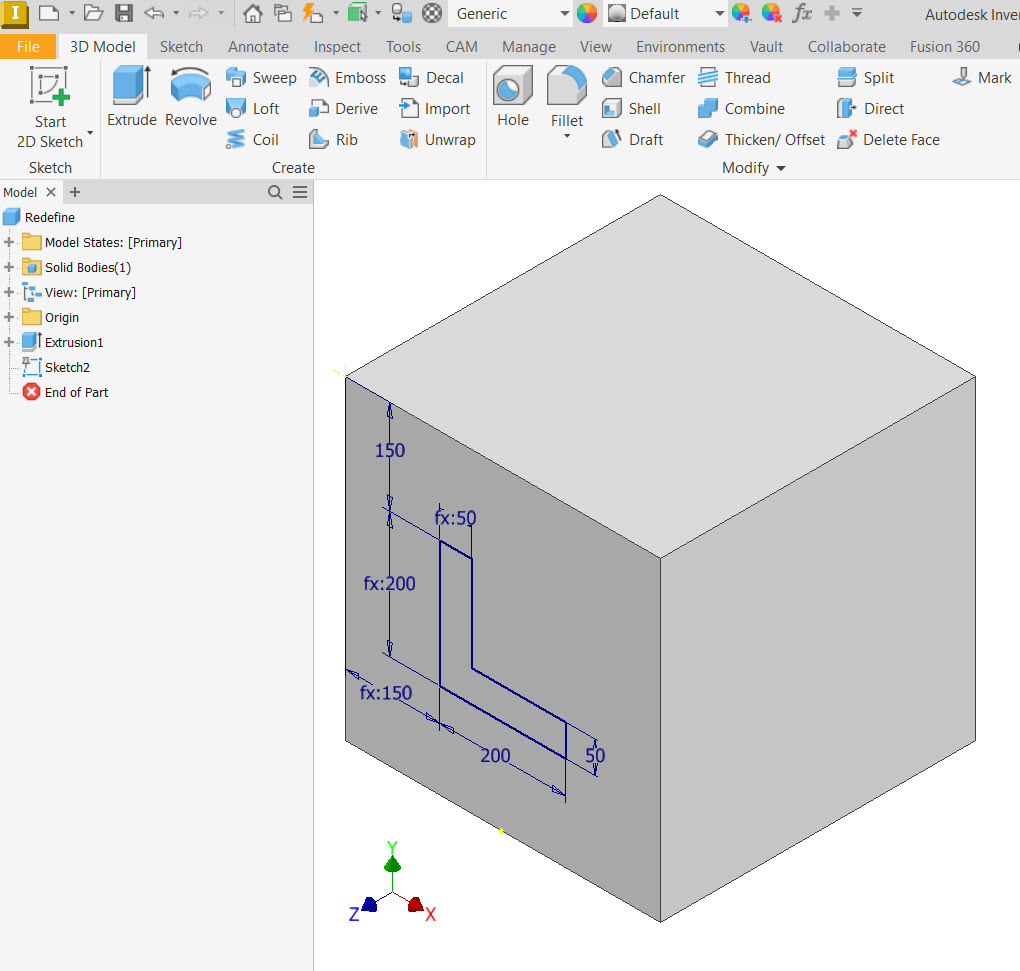

1.ต้องมี 2D Sketch ที่จะทำการเปลี่ยนพื้นผิวหรือระนาบ

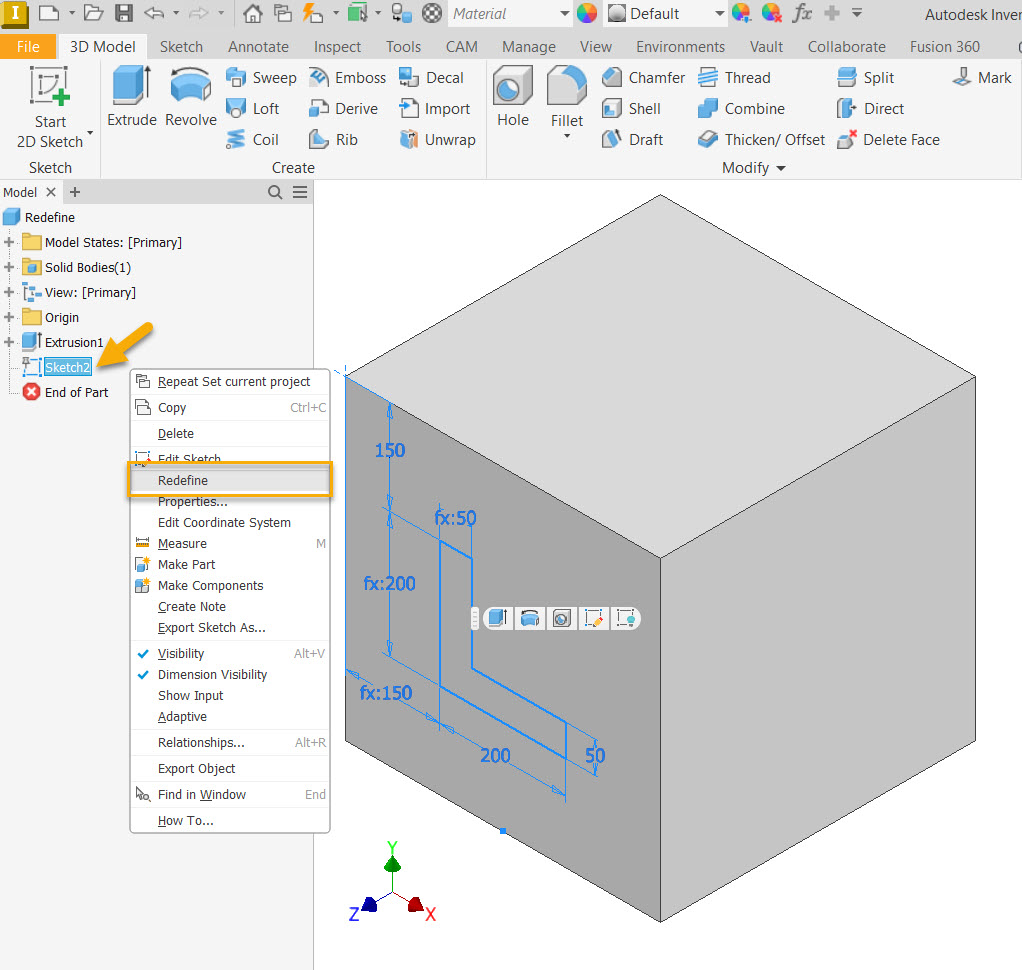

2.คลิกขวา Sketch ที่ต้องการจากนั้นเลือก Redefine

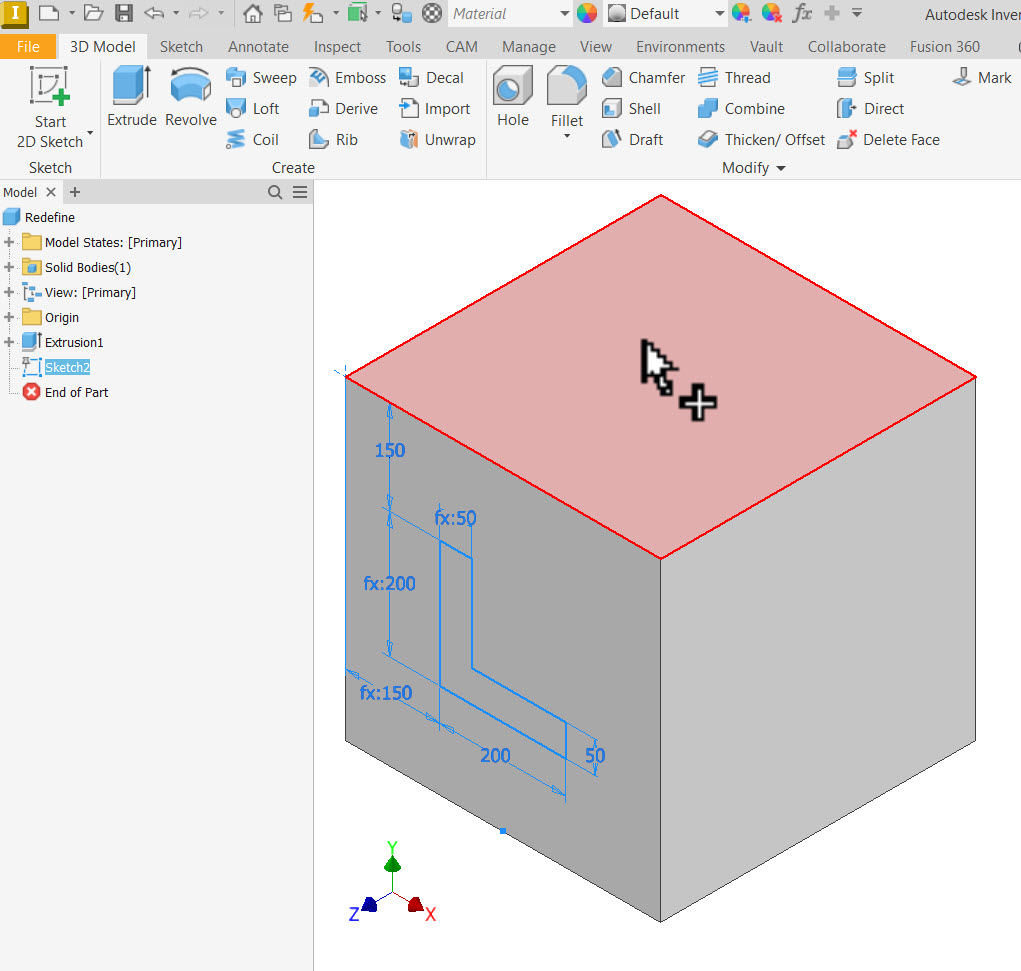

3.เลือกพื้นผิวหรือระนาบใหม่ที่ต้องการ

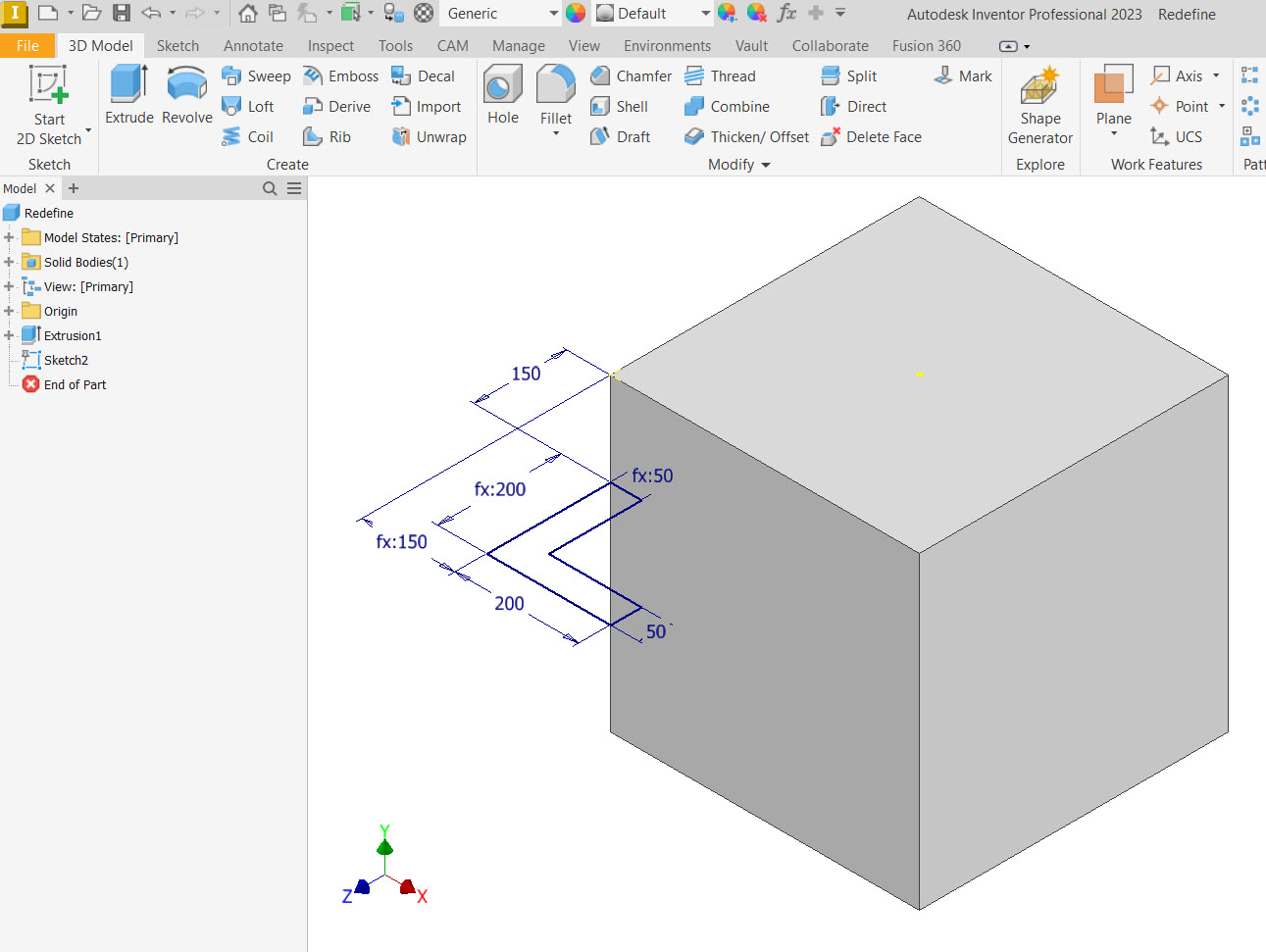

4.โปรแกรมจะเปลี่ยน Sketch ไปอยู่บนพื้นผิวหรือระนาบใหม่

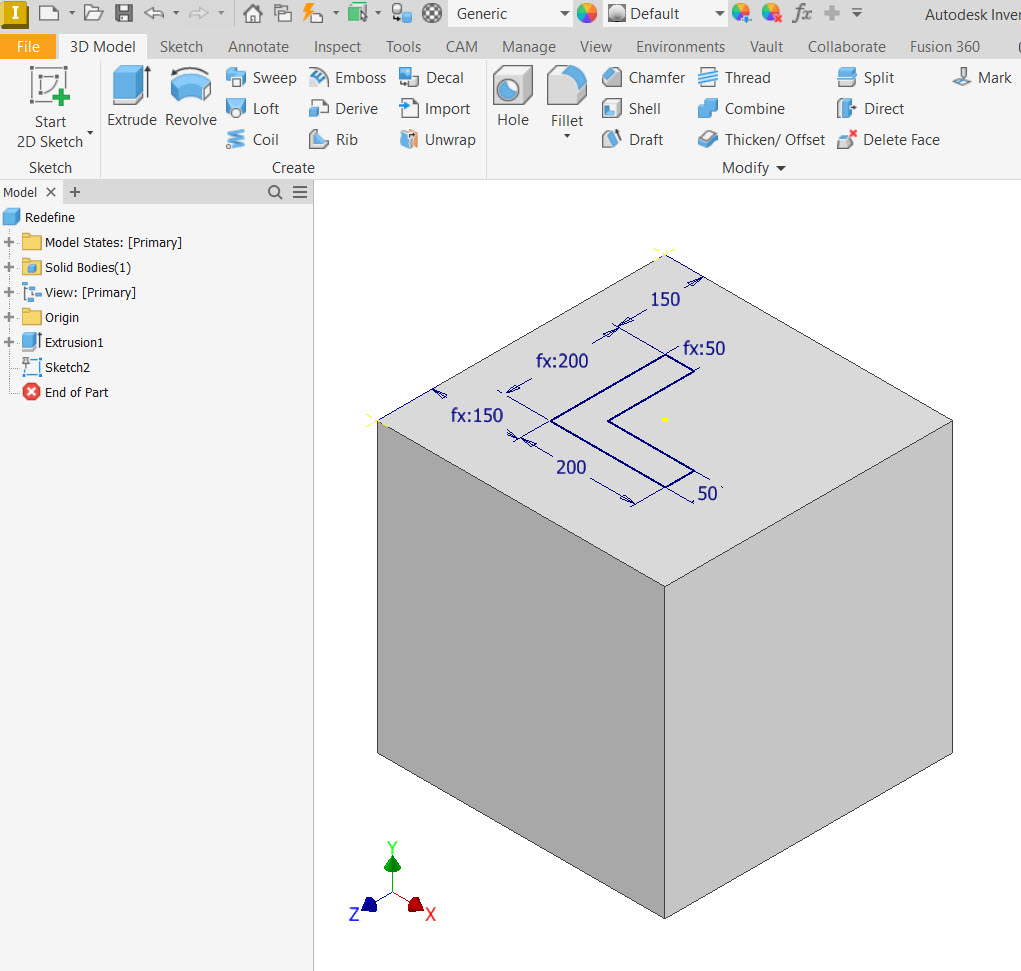

5.ทำการแก้ไข Sketch ให้ไปอยู่ในตำแหน่งที่ถูกต้องเพียงเท่านี้ก็เป็นอันเสร็จแล้วครับ
