คอร์สเรียน Autodesk Revit การจัดทำ Shop Drawing จาก BIM Model
DWC-01 : Autodesk Revit Drawing Creation for Building Project Training Course
เนื้อหาหลักในคอร์สเรียนนี้
เรียนรู้กระบวนการทำงานในระบบ Building Information Modeling (BIM) และทำความรู้จักกับโปรแกรม Autodesk Revit ซึ่งเน้นให้ผู้เข้าอบรมได้ฝึกฝนทักษะการใช้งานคำสั่งที่เกี่ยวข้องกับการจัดทำ Shop Drawing จาก BIM Model เพื่อให้ได้ Shop Drawing ที่สอดคล้องกับโมเดล การสร้างมุมมองสำหรับการทำงาน การสร้างรายละเอียด 2 มิติรูปแบบต่างๆ และแบบขยายของงานสถาปัตย์ งานโครงสร้างและงานระบบต่างๆ เพื่อนำไปใช้ทำงานก่อสร้างในลำดับต่อไป
วัตถุประสงค์
เพื่อให้ผู้อบรมสามารถจัดทำแบบจากโปรแกรม Autodesk Revit ได้และนำไปใช้งานจริงได้อย่างถูกต้อง
คุณสมบัติผู้เข้าอบรม
- ผ่านการอบรมคอร์สพื้นฐาน RVT-01 มาก่อน หรือหากมีพื้นฐานการใช้งาน Autodesk Revit อยู่แล้ว สามารถทำแบบทดสอบวัดระดับก่อนเข้าอบรมได้
- มีประสบการณ์ในการอ่านแบบก่อสร้างเบื้องต้น
- สามารถใช้งานคอมพิวเตอร์พื้นฐานได้
- ระดับ : เบื้องต้น – ปานกลาง
คอร์สนี้เหมาะกับใคร
วิศวกรโครงสร้าง
วิศวกรระบบ
ผู้ควบคุมการก่อสร้าง
นักร่างแบบ Shop Drawing
นักวางแผนงานก่อสร้าง
BIM Coordinator
เนื้อหาในการอบรม
ศึกษารูปแบบโครงสร้างไฟล์โครงการสำหรับ Autodesk Revit
รูปแบบการเชื่อมโยงข้อมูลของไฟล์ต่างๆ
การจัดทำมาตรฐานการทำงาน BIM ให้เหมาะสมกับการจัดทำ Drawing
รูปแบบการสร้าง Drawing จาก BIM Model ที่เหมาะสม
การจัดเตรียม Revit Family ที่เกี่ยวข้องกับการจัดทำ Drawing
การสร้างหน้าต่างการทำงาน
การสำเนาหน้าต่างที่ทำสำเนาโมเดล (Duplicate)
การสำเนาหน้าต่างที่ทำสำเนาโมเดลมาพร้อมTag และ Annotation (Duplicate with detailing)
การสำเนาหน้าต่างแบบขึ้นอยู่กับ Host View สำหรับทำแบบอาคารขนาดใหญ่ (Duplicate as dependent)
การตั้งค่าการแสดงผลสำหรับหน้าต่างการทำงาน (V/G)
การสร้างรูปด้าน (Elevation)
การสร้างรูปตัด (Section)
การเพิ่ม Callout เพื่อสร้าง Detail View
การจัดการหน้าต่างการทำงาน
การสร้าง Project Parameter เพื่อจัดเรียงข้อมูลของ View Browser
การจัดการการมองเห็น Plan View ด้วยคำสั่ง View Range และคำสั่งการสร้าง Plan region
การจัดการการมองเห็น Elevation View ด้วยคำสั่ง Far Clipping

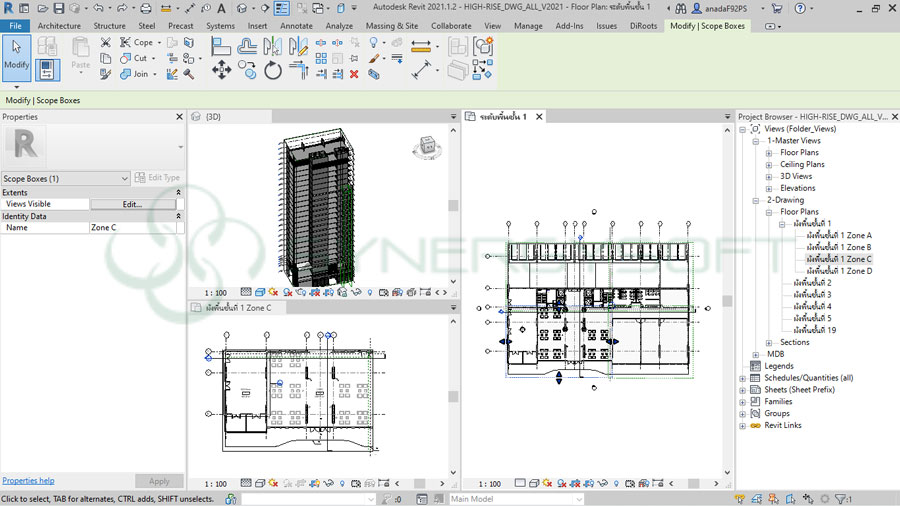

การสร้าง Scope Box และการใช้ Match Line เพื่อแบ่งพื้นที่โมเดลสำหรับทำแบบอาคารขนาดใหญ่
การสร้างรายละเอียดใน View Properties เช่น การปรับเปลี่ยน View Scale หรือการเปิดปิด Model ตาม Categories
การสร้าง View Template สำหรับการตั้งค่า View ชนิดต่างๆเช่น Plan View และ Elevation
การตั้งค่าน้ำหนักเส้น การสร้างรูปแบบเส้นชนิดต่างๆ และการตั้งค่าน้ำหนักเส้นต่อโมเดล
การสร้างสัญลักษณ์ และรายละเอียดประกอบแบบ
การสร้างเส้นบอกระยะ (Dimension Style)
การใช้คำสั่ง Spot Elevation
การใช้คำสั่ง Spot Coordinate
การสร้างสัญลักษณ์บนแบบ (Symbol)
การสร้างแบบขยาย (Drafting View)
การสร้างตัวอักษร (Text)
การสร้างสัญลักษณ์ประกอบแบบ (Symbol)
การสร้างรายละเอียดในแบบ 2D ด้วย Detail Item Family
การวาด Revision Cloud และการสร้าง Revision
การกำหนดรายละเอียดแบบจากโมเดล
- การระบุข้อมูลโมเดลตามประเภทของโมเดลด้วยคำสั่ง Tag by Category
- การระบุข้อมูลรายละเอียดเพิ่มเติมของแบบด้วยคำสั่ง Multicategories Tag
- การระบุข้อมูลของห้อง (Place Room) และการแก้ไข Room Tag
- การระบุข้อมูลวัสดุ (Material Tags)
- การจัดทำแบบบันไดและการใช้คำสั่ง Stair Tags
- การสร้างสัญลักษณ์อ้างอิงในแบบ (View Reference)
- การสร้างเส้นแบ่งโมเดล (Match Line) สำหรับแบบอาคารขนาดใหญ่
การจัดทำแบบขยายเพื่อแบบก่อสร้าง
- การสร้างแบบขยายด้วยคำสั่ง 2D (Drafting View)
- การสร้างเส้น 2D (Line) การสร้าง Hatch (Masking Region)

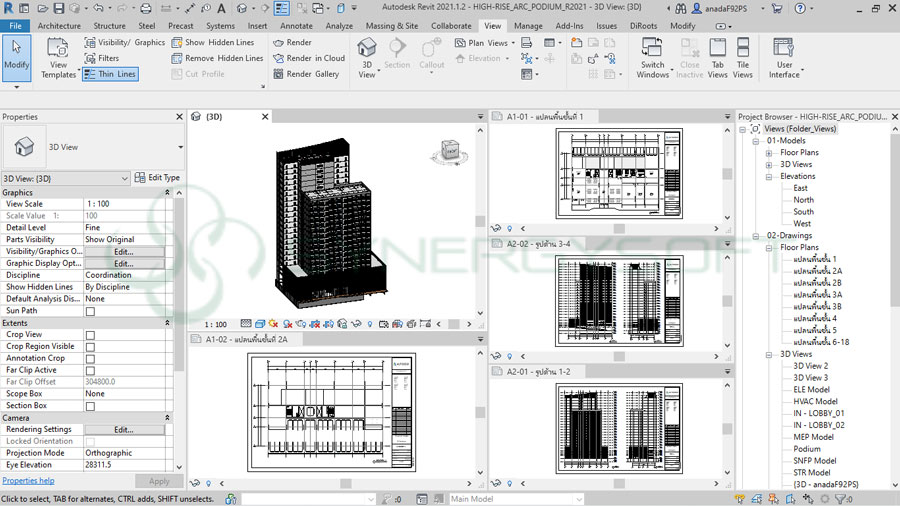

การสร้าง Construction Drawing
- การใส่ข้อมูลภายในโครงการ (Project Information)
- สร้างกรอบกระดาษ (Title block)
- การสร้างตารางสารบัญแบบ (Sheet List)
- การสร้าง Project Parameter เพื่อจัดเรียงข้อมูล (Sheet Group)
- การสร้างหัวข้อชื่อเพื่อระบุรายละเอียดแบบ (View Title)

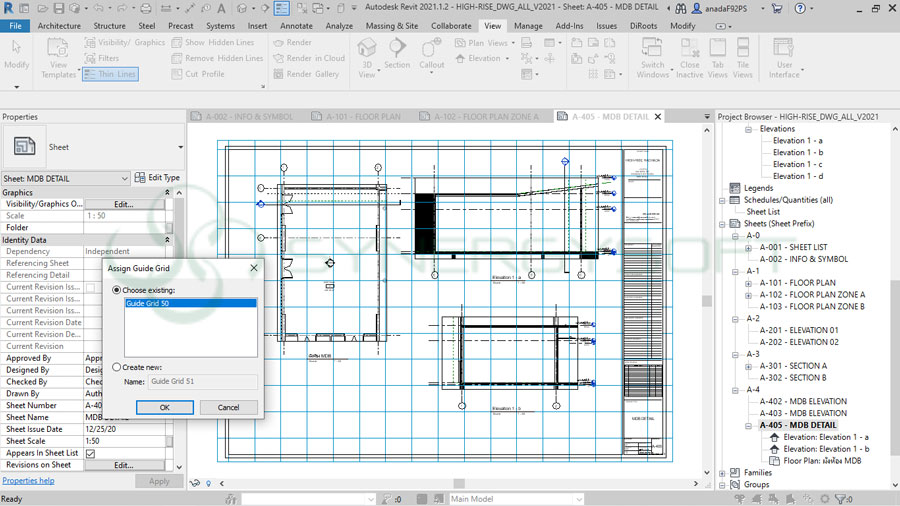

- การกำหนดตำแหน่งเพื่อการจัดเรียง View ด้วยคำสั่งการตารางในชีท (Guide Grid)

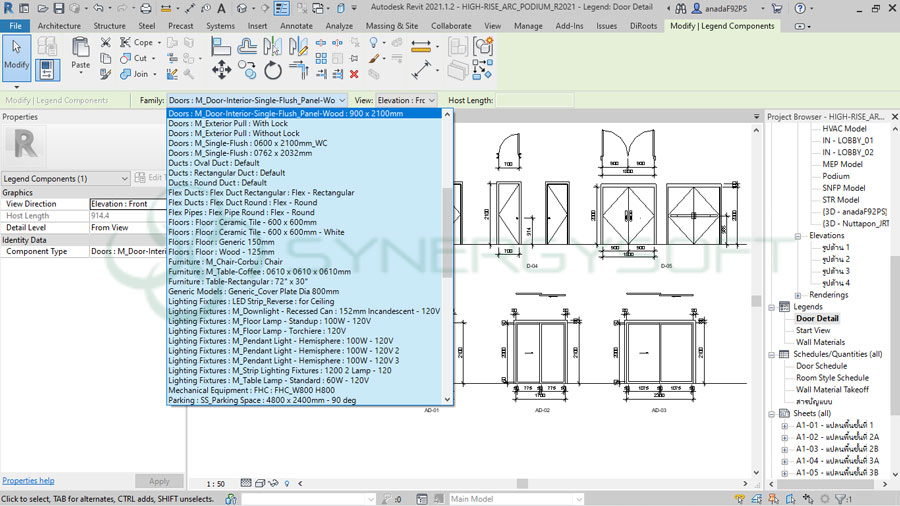

- การสร้างรายละเอียดประกอบแบบเพื่อทำแบบขยายงานเช่น แบบขยายประตู-หน้าต่าง (Legend Component) แบบขยายห้องพักต่างๆ เป็นต้น
- การสร้างรายละเอียดประกอบแบบเพื่อทำแบบขยายงานโครงสร้าง เช่น แบบขยายโครงสร้างฐานราก คานและเสา ต่างๆ เป็นต้น
- การสร้างรายละเอียดประกอบแบบเพื่อทำแบบขยายงานระบบต่างๆ เช่น แบบขยายงานระบบประปาสุขาภิบาลในห้องพัก แบบขยายระบบไฟฟ้าส่องสว่างในห้องพัก เป็นต้น
- การสร้างรายการประกอบแบบ (Legend)
- การสร้าง Issue /Revision และการแสดงผลในชีท
การส่งออกข้อมูล
- การส่งออกตารางภายในโครงการไปยังโปรแกรม Excel (Export Schedule)
- การส่งออกไฟล์ภาพเป็นนามสกุล .jpec และ PDF (Print)
- การแปลงไฟล์เป็นนามสกุล .dwg และการตั้งค่าน้ำหนักเส้นปากกาเพื่อแสดงผลในไฟล์ .dwg (Export dwg)
คอร์สนี้เหมาะกับใคร
คอร์สอนสด
7,000 บาท/คน/คอร์ส (2 วัน)
(รวมค่าอบรม ค่าอาหารกลางวัน อาหารว่าง ค่าหนังสือ)
