คอร์สอบรม Autodesk Revit สำหรับการเขียนโมเดลโครงสร้างอาคาร
STR-01 : Autodesk Revit Structural Modeling for Building Project Training Course
เนื้อหาหลักในคอร์สเรียนนี้
ศึกษากระบวนการทำงานในระบบ Building Information Modeling (BIM) ตั้งแต่การนำเข้าไฟล์โมเดลสถาปัตย์งานอาคารและไฟล์อื่นๆที่เกี่ยวข้องมาทำงานโครงสร้าง ศึกษาการเชื่อมโยงค่าพิกัดอาคารระหว่างไฟล์งาน การควบคุมการแสดงผลของโมเดลในไฟล์งานต่างๆ การใช้งานคำสั่งในสร้างโมเดลชิ้นส่วนงานโครงสร้างคอนกรีตเสริมเหล็กและโครงสร้างเหล็กรูปพรรณ โมเดลเหล็กเสริมคอนกรีต โมเดลชิ้นงาน Precast Concrete เบื้องต้น ตามความละเอียดของโมเดล(LOD) ที่มาตรฐาน BEP ต้องการได้อย่างถูกต้อง
วัตถุประสงค์
เพื่อให้ผู้อบรมสามารถเข้าใจกระบวนการทำงานของ Revit Structure สำหรับงานอาคารขนาดใหญ่ และนำไปใช้งานจริงตามมาตรฐาน BEP ได้อย่างถูกต้อง
คอร์สนี้เหมาะสำหรับ
- ผู้ที่ใช้งาน Revit อยู่แล้ว
- วิศวกร และสถาปนิก / ผู้ออกแบบ
- BIM Modeler
- นิสิต นักศึกษา
คุณสมบัติผู้เข้าอบรม
- ผ่านการอบรมคอร์สพื้นฐาน RVT-01 มาก่อน หรือหากมีพื้นฐานการใช้งาน Autodesk Revit อยู่แล้ว
สามารถทำแบบทดสอบวัดระดับก่อนเข้าอบรมได้ - มีประสบการณ์ด้านการทำงานสถาปัตยกรรม หรืองานก่อสร้าง
- สามารถใช้งานคอมพิวเตอร์พื้นฐานได้
- ระดับ : เบื้องต้น - ปานกลาง
ค่าอบรม (ราคานี้ยังไม่รวมภาษีมูลค่าเพิ่ม)
- สอนสด 12,000 บาท /คน/คอร์ส (3 วัน) (รวมค่าอบรม ค่าอาหารกลางวัน อาหารว่าง ค่าหนังสือ)
- สอนสดออนไลน์ x,xxx บาท /คน/คอร์ส (3 วัน) (รวมค่าอบรม ค่าหนังสือ)
เนื้อหาในการอบรม
PROJECT OVERALL
- การแบ่งไฟล์ในการทำงาน (File Mapping)
- การจัดการ Link model Type (Overlay/Attach)
- การตรวจสอบไฟล์งานสถาปัตย์ก่อน Link
- การสร้างไฟล์งานโครงสร้างและตั้งชื่อไฟล์ (File Naming)
MODEL FILE: Collaboration
- ค่าพิกัด และการ Link Revit Model
- ตรวจสอบค่าพิกัดของ Link File
- การสร้างเส้นระดับชั้น (Level) และ Grid ด้วยคำสั่ง Copy/ Monitor
- การเรียก Plan View เข้ามาทำงาน และจัดการ Project Browser
MODEL FILE : PODIUM
- การ Import CAD
- การ Download Family เข้ามาไว้ในโครงการ
- การวางงานเสาเข็ม ฐานราก และปรับขนาดโมเดล
- การเขียนงานเสา และปรับขนาดโมเดล
- การสร้างเส้นบอกระยะ (Dimension)
- การเขียนงานคาน และปรับขนาดโมเดล
MODEL FILE : PODIUM
- การสร้างรูปตัด และ View ขยายเพื่อเขียนงานเหล็กเสริม
- การตั้งค่า Rebar Type และตั้งค่า Rebar Cover และการตั้งค่า Model Covering
- การเขียนงานเหล็กเสริมใน 2D และ 3D และการตั้งค่า Detail Level และ Rebar Stage เพือจัดการแสดงผล

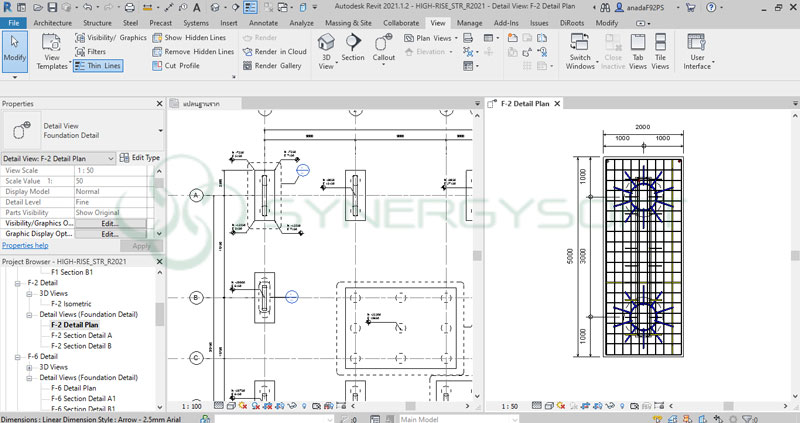

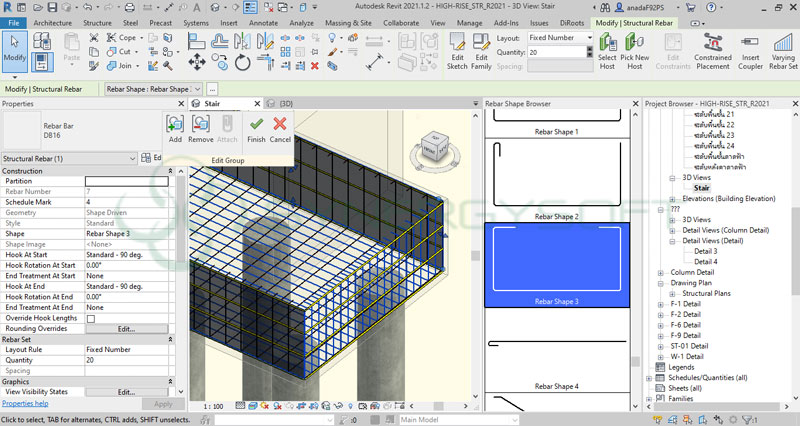

- การเขียนงานเหล็กเสริมในฐานราก คาน เสา

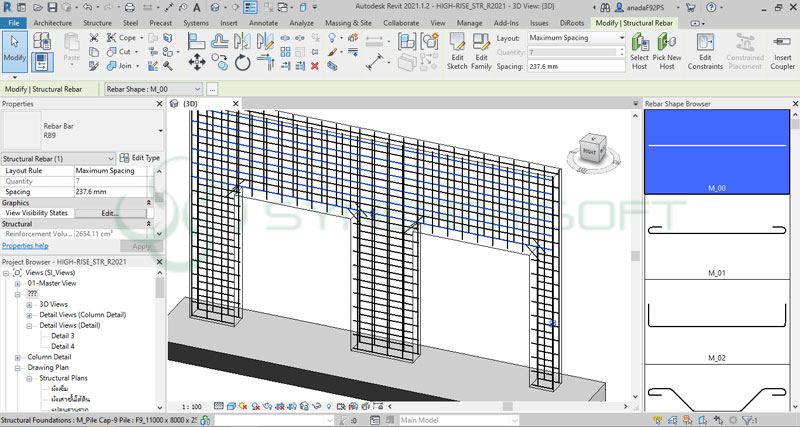

- การเขียนงานเหล็กเสริมด้วยคำสั่ง Area ในพื้นและผนัง
- การ Tag เพื่อดึงรายละเอียดของเหล็กเสริมใน View
- การ Import Link / Bind link และการ Import Group
- การคัดลอกโมเดลไปยังระดับชั้นต่าง ๆ ด้วยคำสั่ง Copy to Clipboard

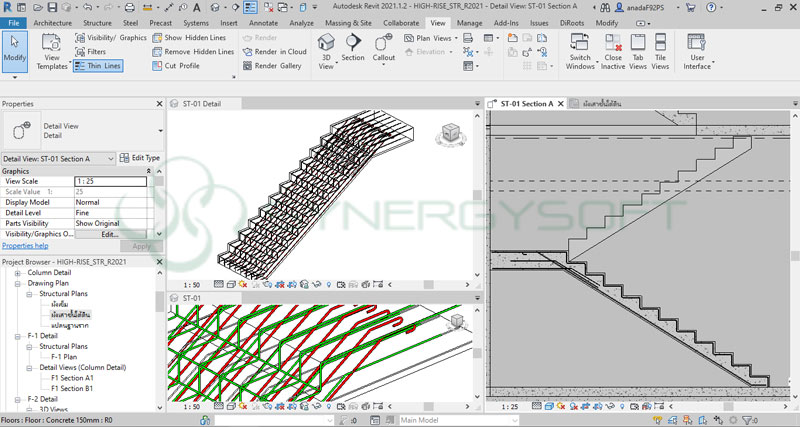

- การสร้างบันได และใส่งานเหล็กเสริมแบบ Freeform
- การสร้างบันไดด้วยคำสั่ง Select Levels
- การสร้างโมเดลชิ้นส่วนสำเร็จรูปด้วยคำสั่ง Precast
- การสร้าง Precast Shop Drawing
MODEL FILE : TOWER
- การ Insert Family งานเหล็ก การเขียน และเพิ่ม Model Type
- การใช้คำสั่ง Beam System เพื่อเขียนพื้นเหล็ก และการเขียน Brace หรือ Beam ใน 3D Views
- การแก้ไข Detail เชื่อมเหล็ก ด้วย Parametic Cut
- การใช้คำสั่ง Connection และการตั้งค่า Connection Type
- การเขียนโครงหลังคาเหล็ก และสร้างระนาบเอียง
- การเขียน Plate และ Bolt ใน Plane ต่างๆ
- การเขียนงานโครงถัก แก้ไข Profile การตั้งค่า Truss Type และการสร้าง Truss Family เพื่อแก้ไข
- การแก้ไข Detail เหล็กด้วยคำสั่ง Coping และอื่นๆ
- การใช้คำสั่ง Opening เพื่อสร้างช่องเปิดคาน
- การถอดปริมาณงาน (Quantity Takeoff)
การทดสอบวัดความรู้ผู้เรียน
สรุปผล
