คอร์สอบรม Autodesk Revit สร้าง Family สำหรับ งานโครงสร้างอาคาร
FAR-02 : Autodesk Revit Family Creation for Structure
เนื้อหาหลักในคอร์สเรียนนี้
เรียนรู้เกี่ยวกับการสร้าง Family ของ Autodesk Revit ในงานโครงสร้างอาคาร เพื่อสร้างชิ้นส่วนที่เกี่ยวข้องกับงานโครงสร้างมาใช้ภายในโครงการตามรูปแบบที่ต้องการเพื่อตอบสนองการออกแบบหรือการเขียนแบบตามมาตรฐานโครงการ การปรับเปลี่ยน Family ที่เป็น Parametric ทั้งการปรับเปลี่ยนขนาดอัตโนมัติ และการเปลี่ยนวัสดุ (Material) อย่างถูกต้อง
วัตถุประสงค์
เพื่อให้ผู้อบรมสามารถสร้าง Family งานระบบของโปรแกรม Autodesk Revit ขึ้นมาใช้เองได้อย่างถูกต้อง และนำไปใช้งานจริงได้
คุณสมบัติผู้เข้าอบรม
- ผ่านการอบรมคอร์สพื้นฐาน RVT-01 มาก่อน หรือหากมีพื้นฐานการใช้งาน Autodesk Revit อยู่แล้ว สามารถทำแบบทดสอบวัดระดับก่อนเข้าอบรมได้
- มีประสบการณ์ด้านการทำงานสถาปัตยกรรม
- สามารถใช้งานคอมพิวเตอร์พื้นฐานได้
- ระดับ : เบื้องต้น - กลาง
ค่าอบรม (ราคานี้ยังไม่รวมภาษีมูลค่าเพิ่ม)
- 9,000 บาท/คน/คอร์ส (2 วัน)
เนื้อหาในการอบรม
การเลือกใช้ Family Template งานโมเดลโครงสร้างใน Autodesk Revit
การทำ Family สัญลักษณ์ประกอบแบบ (2 มิติ) สำหรับงานโครงสร้าง
การสร้าง Materials และการตั้งค่าการแสดงผลของ Materials
- การเพิ่ม Materials ใหม่
- การสร้าง Materials สำหรับใช้กับวัสดุงานโครงสร้าง
- การสร้าง Pattern สำหรับใช้ในงานโครงสร้าง
- การนำเข้า Hatch จากไฟล์ CAD
- การ Set Work plane ก่อนเขียนชิ้นงาน
- การสร้างเส้นอ้างอิง (Reference Line / Plane ) เพื่อใช้อ้างอิงในการเขียนชิ้นงาน
- การสร้างโมเดลแบบ Extrusion
- การสร้างโมเดลแบบ Sweep
- การสร้างโมเดลแบบ Blend
- การสร้างโมเดลแบบ Revolve
- การสร้างโมเดลแบบ Sweep Blend
- การสร้างโมเดลแบบ Void Forms
- รูปแบบของ Parameter ใน Revit Family
- การสร้าง Type Parameter และการนำไปใช้ใน Project File
- การสร้าง Instance Parameter และการนำไปใช้ใน Project File
- ศึกษาการเลือกใช้งานคำสั่ง Associate Family Parameter
- การสร้าง Shared Parameter และการนำไปใช้งาน Revit Family
- การสร้าง Dimension Parameter และการนำไปใช้งานใน Revit Family
- การสร้าง Material Parameter และการนำไปใช้งานใน Revit Family
- การจัดการ Revit Parameter ต่างๆในไฟล์ Revit Family
- การสร้าง Parameter Formula เพื่อสร้างเงื่อนไขให้กับ Parameter ในไฟล์ Revit Family
การสร้าง Family สำหรับโมเดลฐานรากอาคาร
- การเลือก Family Template เพื่อการสร้าง Family ฐานรากอาคาร
- การนำเข้าไฟล์ CAD เพื่อใช้อ้างอิงในการสร้างโมเดล
- การสร้างขอบเขตของโมเดลด้วยคำสั่ง Reference Plane
- การสร้างโมเดล Sheet Pile ให้ตรงตาม Spec ของผู้ออกแบบ

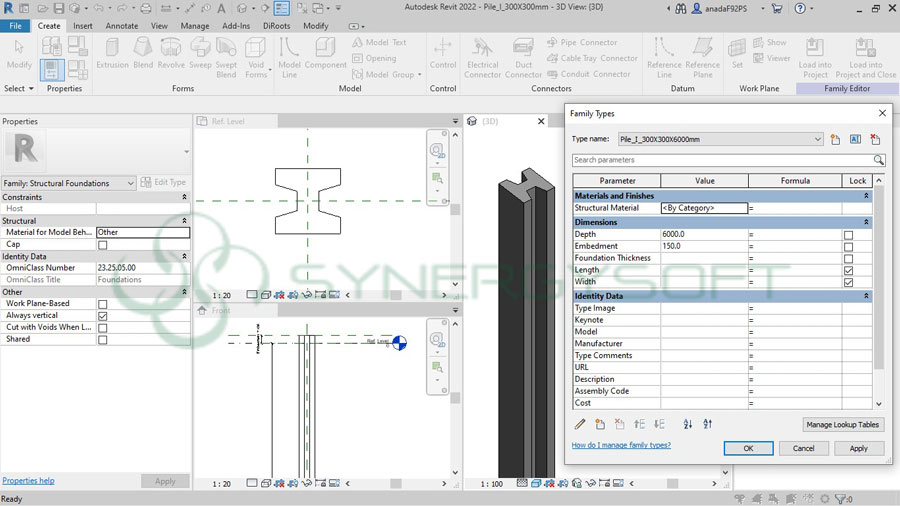

- การสร้างโมเดลเสาเข็มและฐานรากให้ตรงตาม Spec ของผู้ออกแบบ
- การสร้าง Dimension Parameter สำหรับควบคุมขนาดฐานรากอาคาร
- การสร้าง Material Parameter สำหรับคุณสมบัติทางโครงสร้างของฐานรากอาคาร
- การจัดหมวดหมู่ของ Family สำหรับโมเดลฐานรากอาคาร
- การสร้างตารางแคตตาลอคขนาดต่างๆ สำหรับโมเดลเสาเข็ม และ Sheet Pile

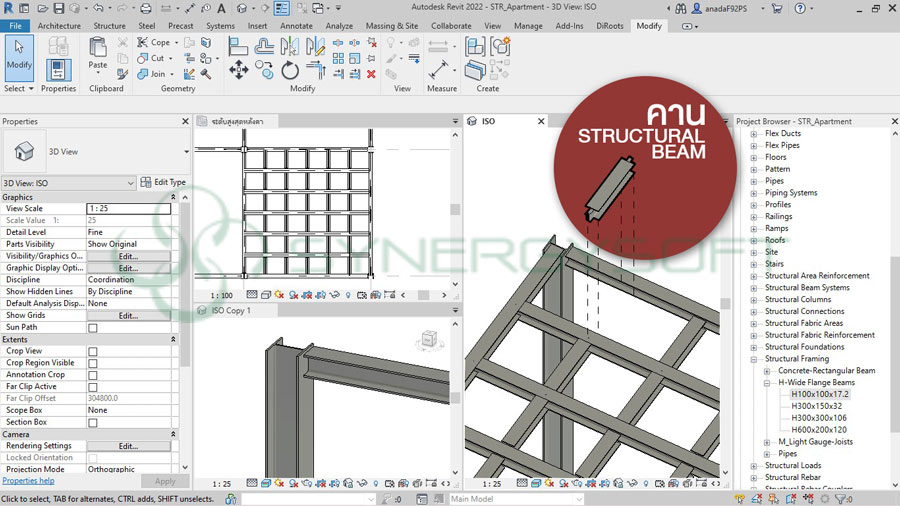

การสร้าง Family สำหรับโมเดลเสาและคานโครงสร้าง
- การเลือก Family Template เพื่อการสร้าง Family เสาและคานโครงสร้าง
- การนำเข้าไฟล์ CAD เพื่อใช้ในการอ้างอิงในการสร้างโมเดล
- การสร้างขอบเขตของโมเดลด้วยคำสั่ง Reference Plane
- การสร้างหน้าตัดเสาและคานโครงสร้างตามไฟล์ CAD
- การสร้าง Dimension Parameter สำหรับควบคุมขนาดหน้าตัดคานและเสาโครงสร้าง
- การสร้าง Material Parameter สำหรับควบคุมคุณสมบัติทางโครงสร้างของเสาและคาน
- การจัดหมวดหมู่ของ Family สำหรับโมเดลคานและเสาโครงสร้าง
- การสร้างตารางแคตตาลอคขนาดต่างๆ สำหรับโมเดลคานและเสาโครงสร้าง

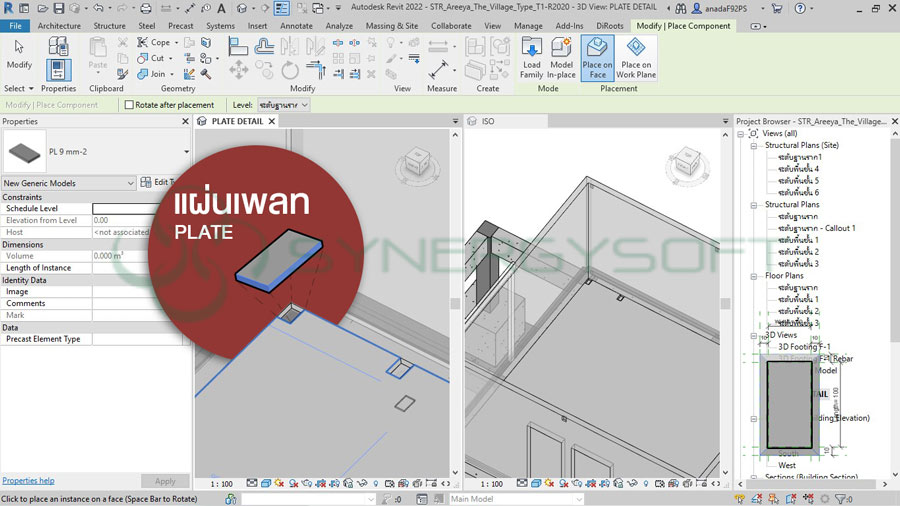

การสร้าง Family สำหรับโมเดลแผ่นพื้นสำเร็จรูป ( Solid Plank )
- การเลือก Family Template เพื่อการสร้าง Family แผ่นพื้นสำเร็จรูป ( Solid Plank )
- การนำเข้าไฟล์ CAD เพื่อใช้ในการอ้างอิงในการสร้างโมเดล
- การสร้างขอบเขตของโมเดลด้วยคำสั่ง Reference Plane
- การสร้างโมเดลแผ่นพื้นสำเร็จรูป ( Solid Plank )ตามไฟล์ CAD
- การสร้าง Dimension Parameter สำหรับควบคุมขนาดแผ่นพื้นสำเร็จรูป ( Solid Plank )
- การสร้าง Material Parameter สำหรับควบคุมคุณสมบัติทางโครงสร้างของแผ่นพื้นสำเร็จรูป
- การจัดหมวดหมู่ของ Family สำหรับโมเดลแผ่นพื้นสำเร็จรูป ( Solid Plank )
- การสร้างตารางแคตตาลอคขนาดต่างๆ สำหรับโมเดลแผ่นพื้นสำเร็จรูป ( Solid Plank )

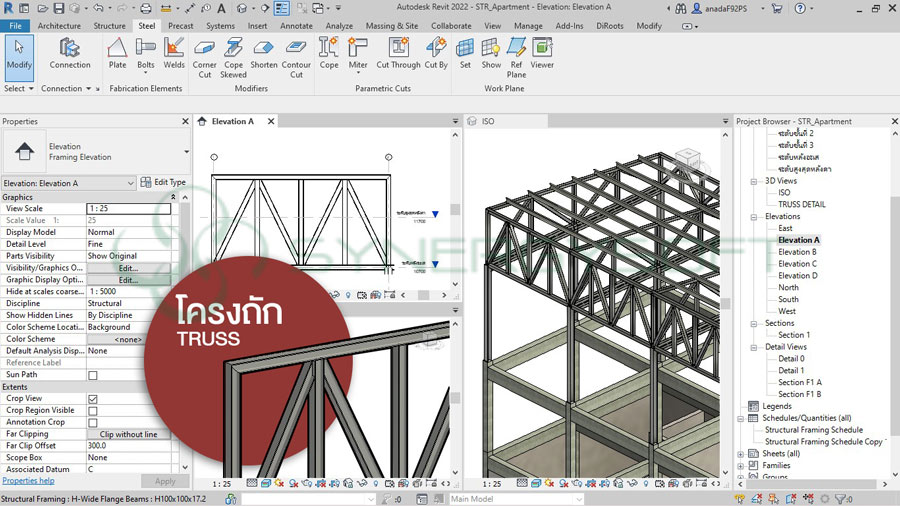

การสร้าง Family สำหรับโครงถัก ( Structural Trusses )
- การเลือก Family Template เพื่อการสร้าง Family โครงถัก
- การสร้าง Family สำหรับโครงถัก
- รูปแบบของโครงถักประเภทต่างๆ
- รูปแบบของชิ้นส่วนในโครงถัก
- การสร้างแนวชิ้นส่วนของโครงถักแบบต่างๆ
- การใช้คำสั่ง Dimension Parameter สำหรับโมเดลโครงถัก
- การจัดหมวดหมู่ของ Family สำหรับโมเดลโครงถัก
