การ Export Sheet metal เป็นไฟล์ .dxf Fusion 360 Tips & Tricks #49

Fusion 360 Tip & Trick 49 : Export Sheet metal

เราสามารถที่จะ Export แผ่นคลี่จาก Fusion 360 ไปเป็นไฟล์ .dxf เพื่อนำไปสั่งตัด laser cut ได้เลยง่ายๆ

วิธีการ

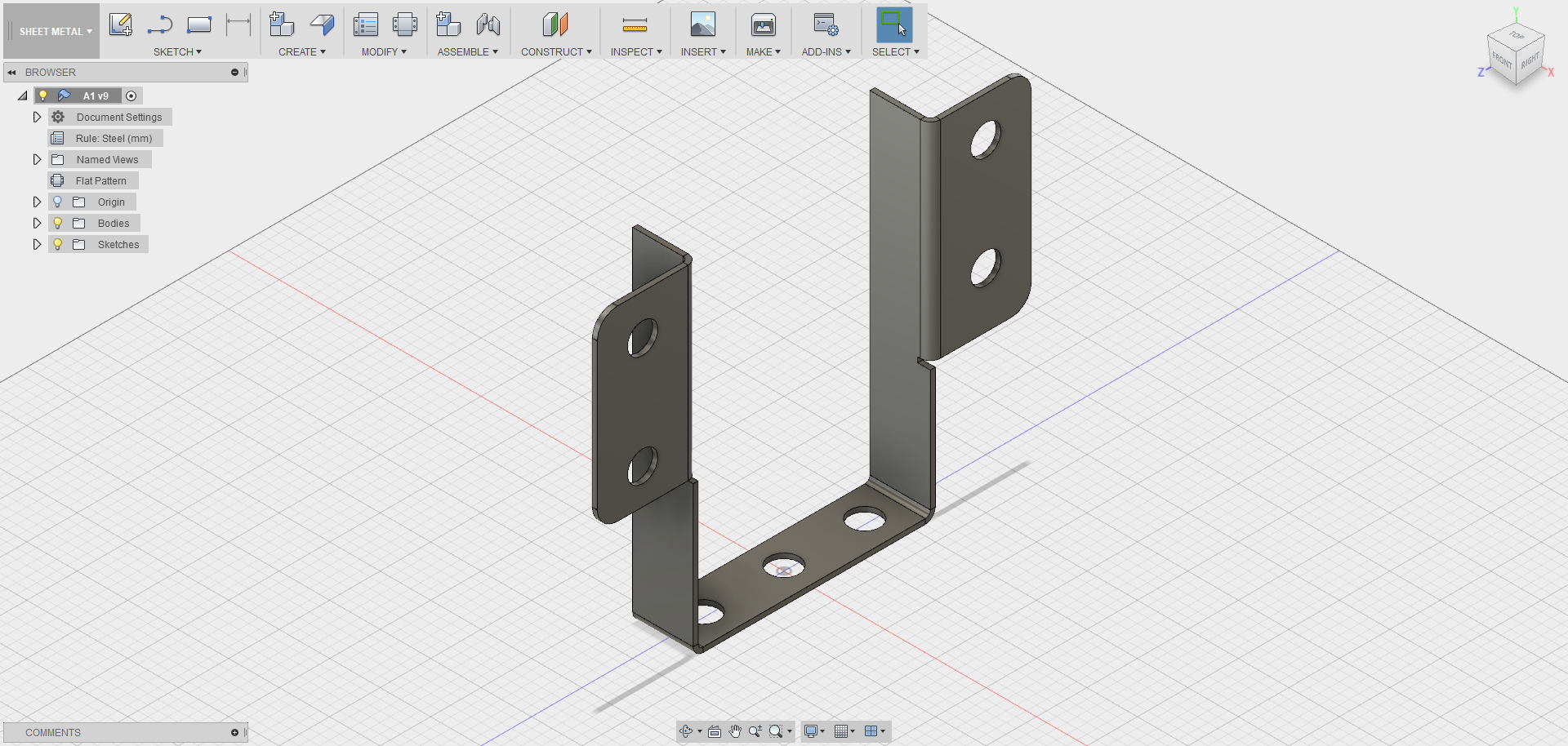

1. ยกตัวอย่างโมเดลดังรูป

Fusion 360 Tip & Trick 49 : Export Sheet metal

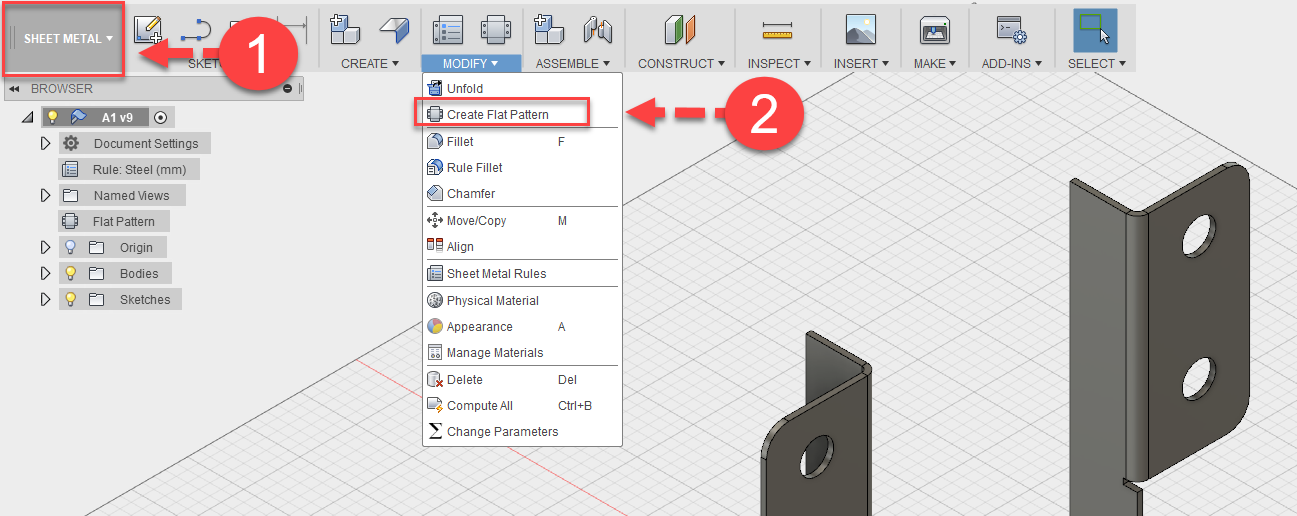

2. เข้าโหมด Sheet Metal แล้วเลือกคำสั่ง Create Flat Patten

Fusion 360 Tip & Trick 49 : Export Sheet metal

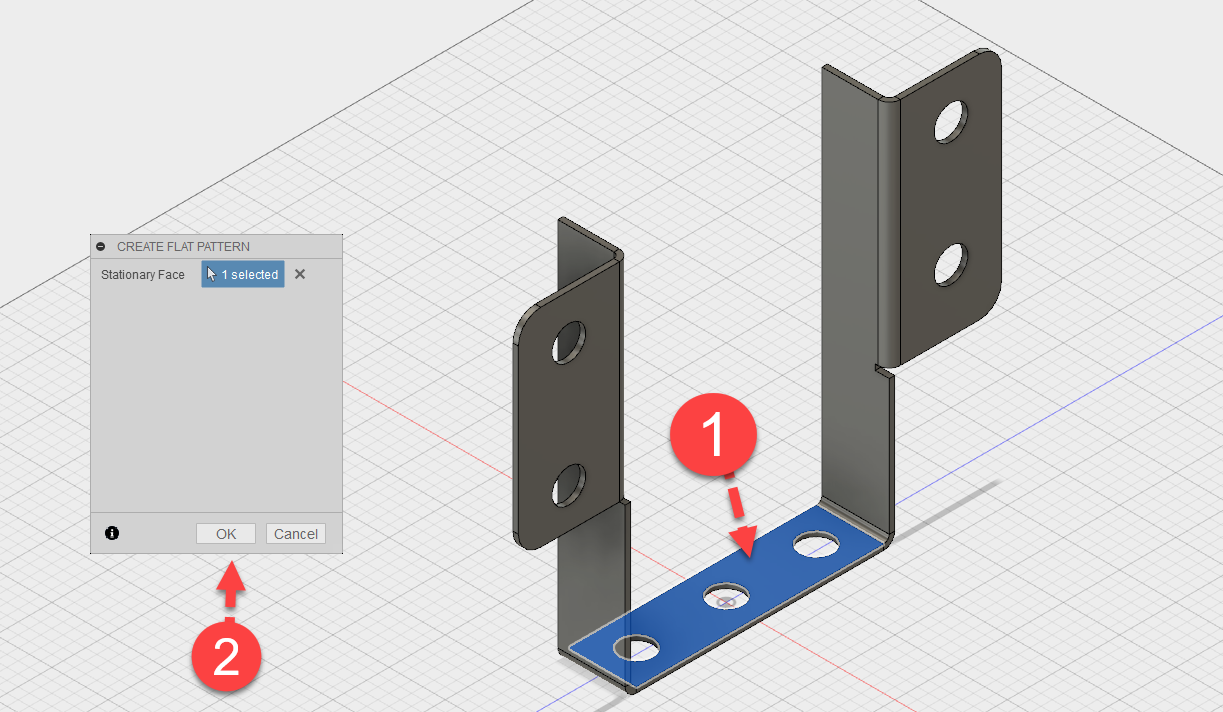

3. คลิกที่ผิวที่ต้องการคลี่ แล้วกด ok

Fusion 360 Tip & Trick 49 : Export Sheet metal

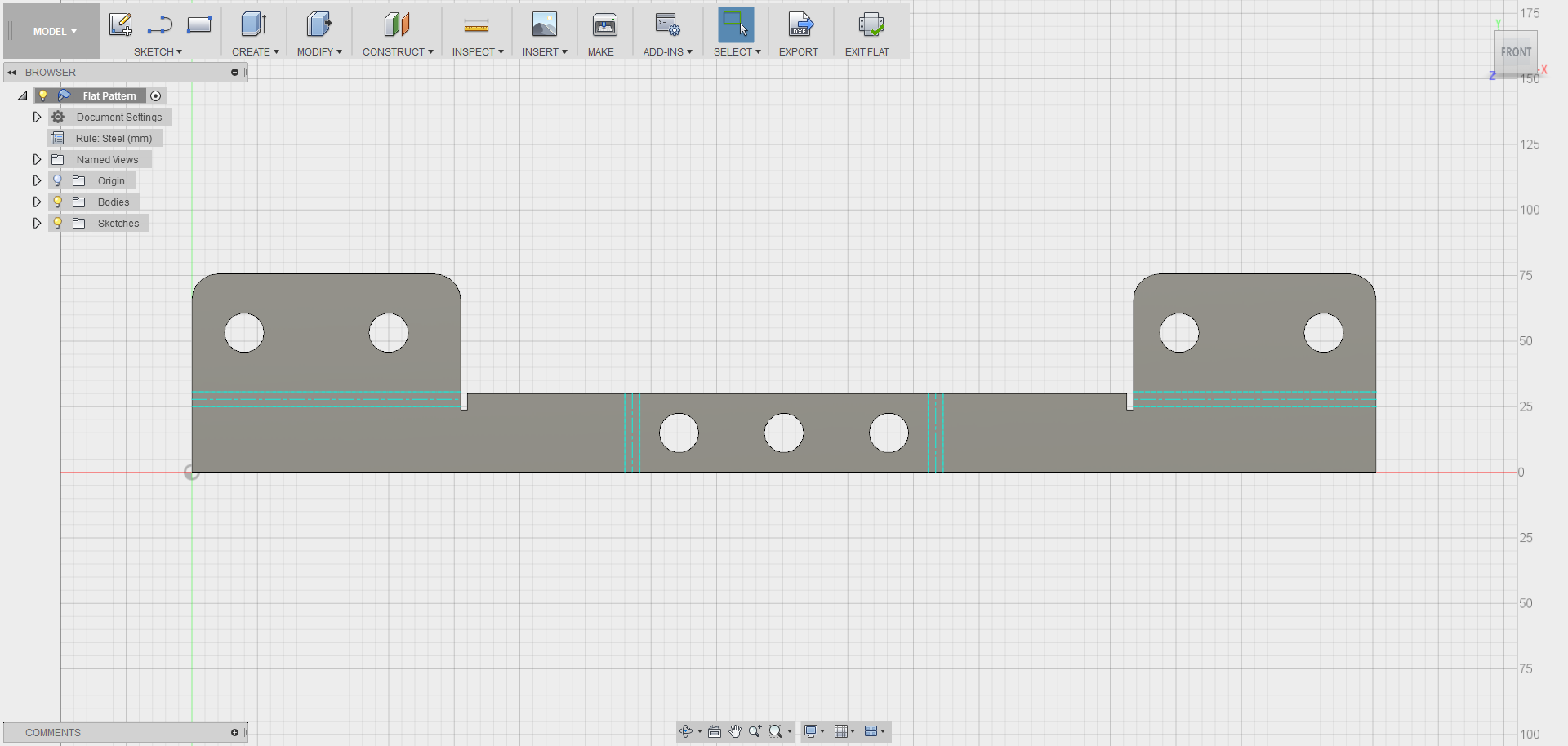

4. โปรแกรมก็จะทำงานคลี่ชิ้นงานให้อัตโนมัติ ดังรูป

Fusion 360 Tip & Trick 49 : Export Sheet metal

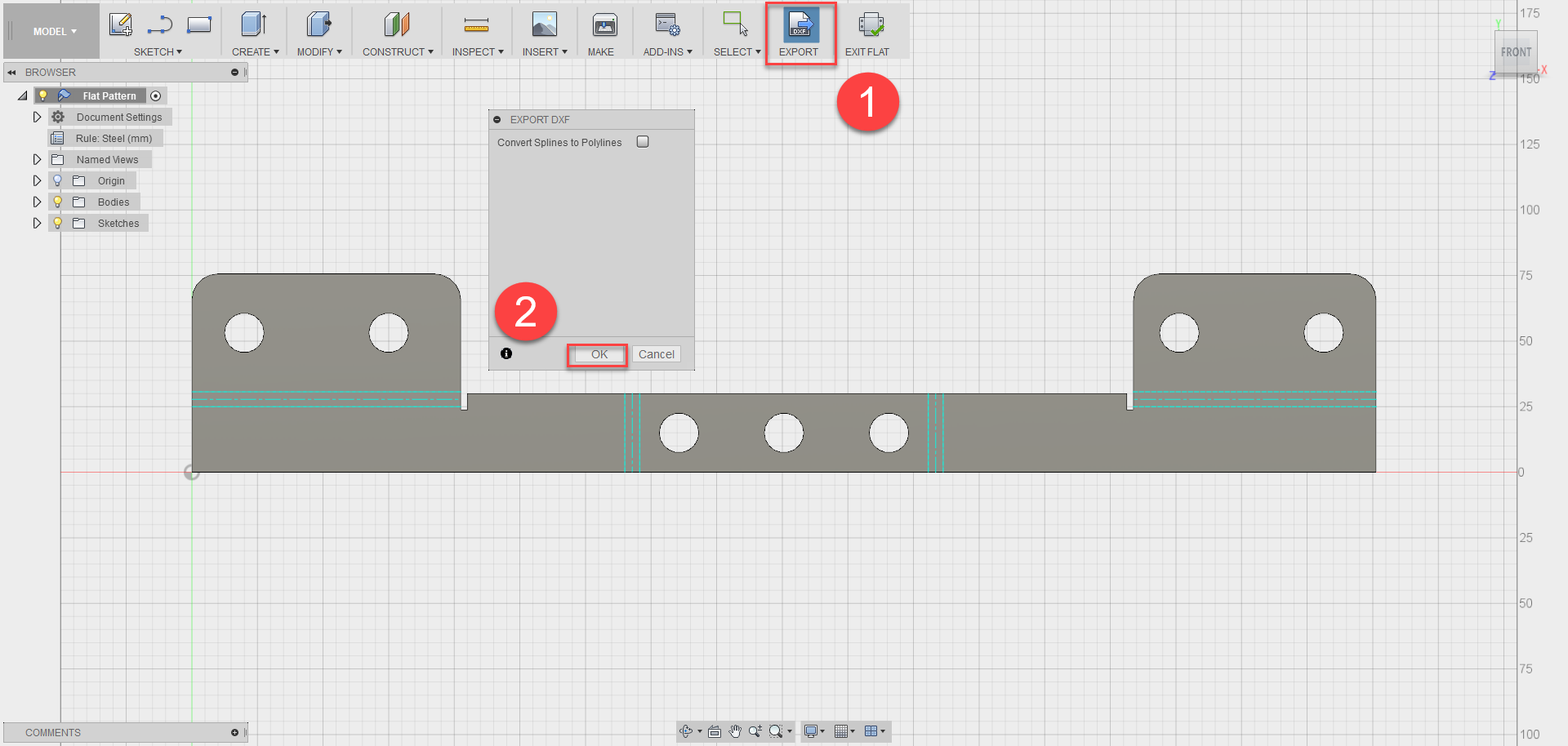

5. จากนั้นคลิก Export dxf แล้วกด ok

Fusion 360 Tip & Trick 49 : Export Sheet metal

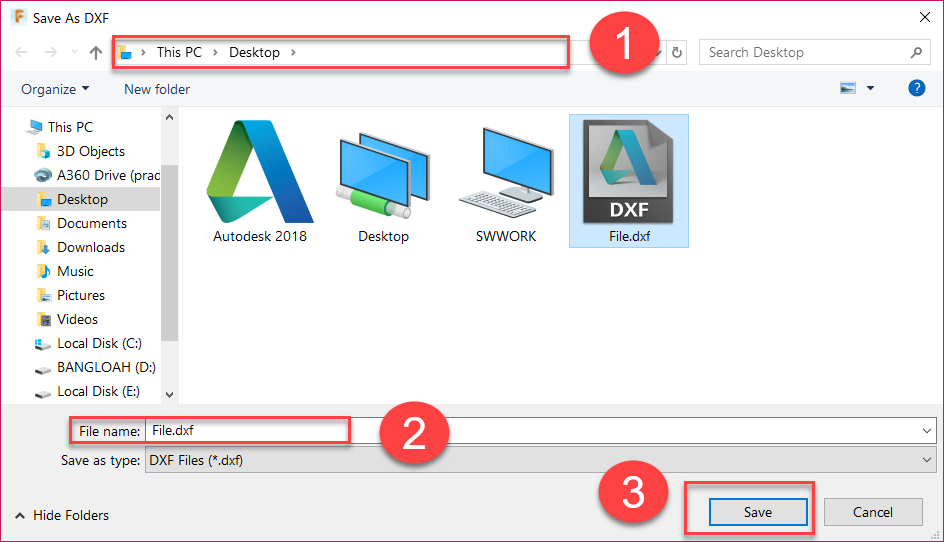

6. โปรแกรมก็จะให้ save file

Fusion 360 Tip & Trick 49 : Export Sheet metal

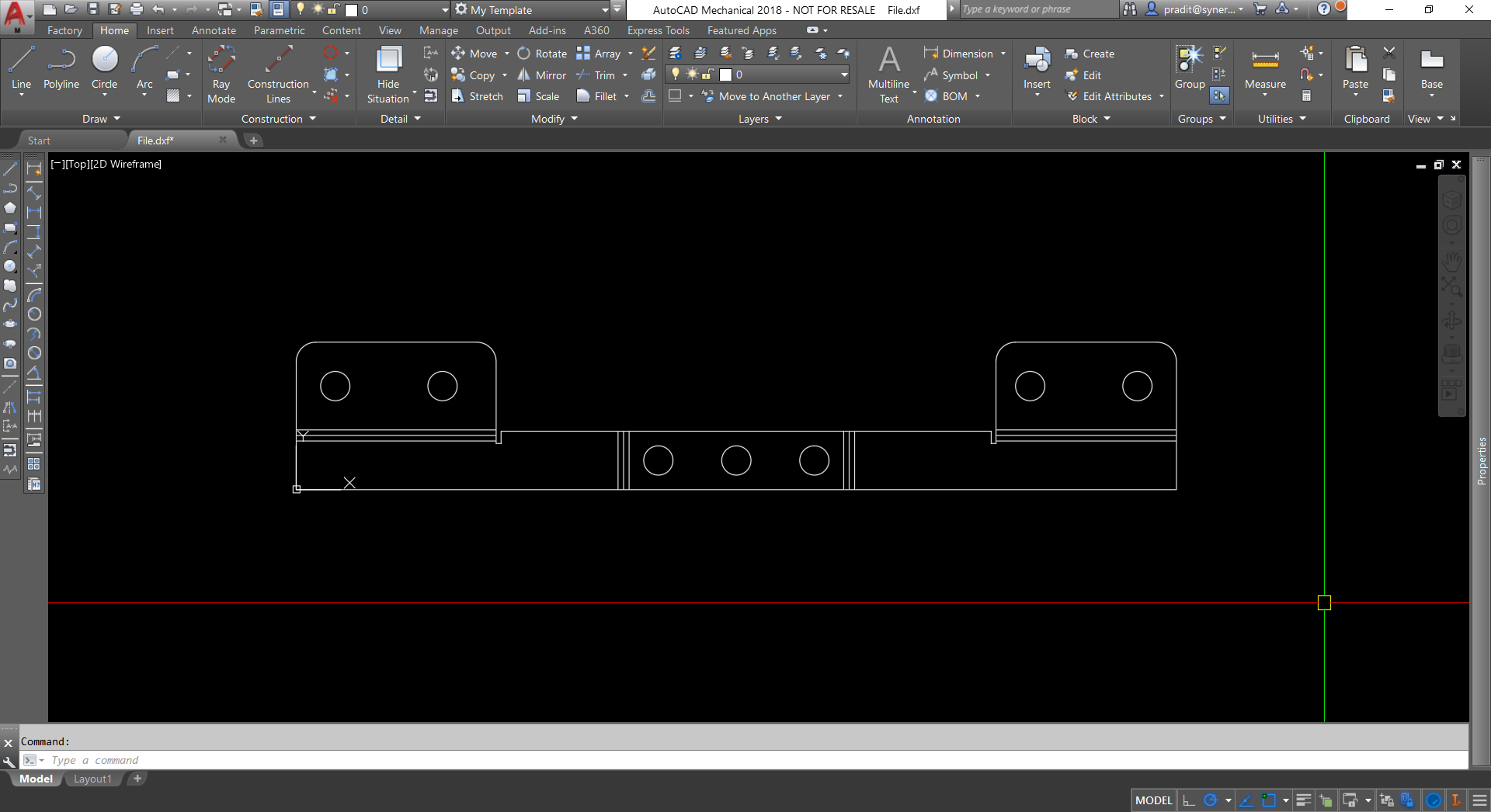

7. ทดลองเปิดไฟล์ด้วย AutoCAD ก็จะได้ไฟล์เพื่อนำไปสั่งตัด laser cut ได้เลย

Fusion 360 Tip & Trick 49 : Export Sheet metal

ซินเนอร์จี้ซอฟต์ ตัวแทนจำหน่ายซอฟต์แวร์อย่างเป็นทางการและถูกต้องในประเทศไทยของออโตเดสก์ สำหรับท่านที่ต้องการทราบข้อมูลเพิ่มเติมเกี่ยวกับผลิตภัณฑ์ สามารถสอบถามได้ทางเจ้าหน้าที่ซินเนอร์จี้ซอฟต์ที่ This email address is being protected from spambots. You need JavaScript enabled to view it. หรือ 085-323-5453, 02-692-2575 หรือทาง Online Store ทางเรายินดีให้คำปรึกษาอย่างมืออาชีพ
