Fusion 360 Tip & Trick 51 แสดงชิ้นงานใน Section View

การออกแบบผลิตภัณฑ์ให้สมบูรณ์แบบนั้นต้องอาศัยความเข้าใจในโครงสร้างภายในของชิ้นงานอย่างละเอียด การสร้าง "Section View" หรือภาพตัดขวางจึงเป็นขั้นตอนสำคัญที่วิศวกรและนักออกแบบนิยมใช้กันอย่างแพร่หลาย เพื่อให้เห็นรายละเอียดภายในของชิ้นงานได้อย่างชัดเจน ไม่ว่าจะเป็นโครงสร้างภายในที่ซับซ้อน หรือการจัดวางของส่วนประกอบต่างๆ

การใช้คำสั่ง Section View ในโปรแกรม CAD จะช่วยให้คุณสร้างภาพตัดขวางได้อย่างรวดเร็วและแม่นยำ ทำให้การวิเคราะห์และแก้ไขแบบได้ง่ายขึ้น ขั้นตอนการแสดงชิ้นงานใน Section View สามารถทำได้ง่ายๆ โดยการใช้คำสั่ง Section View ดังนี้

วิธีการ

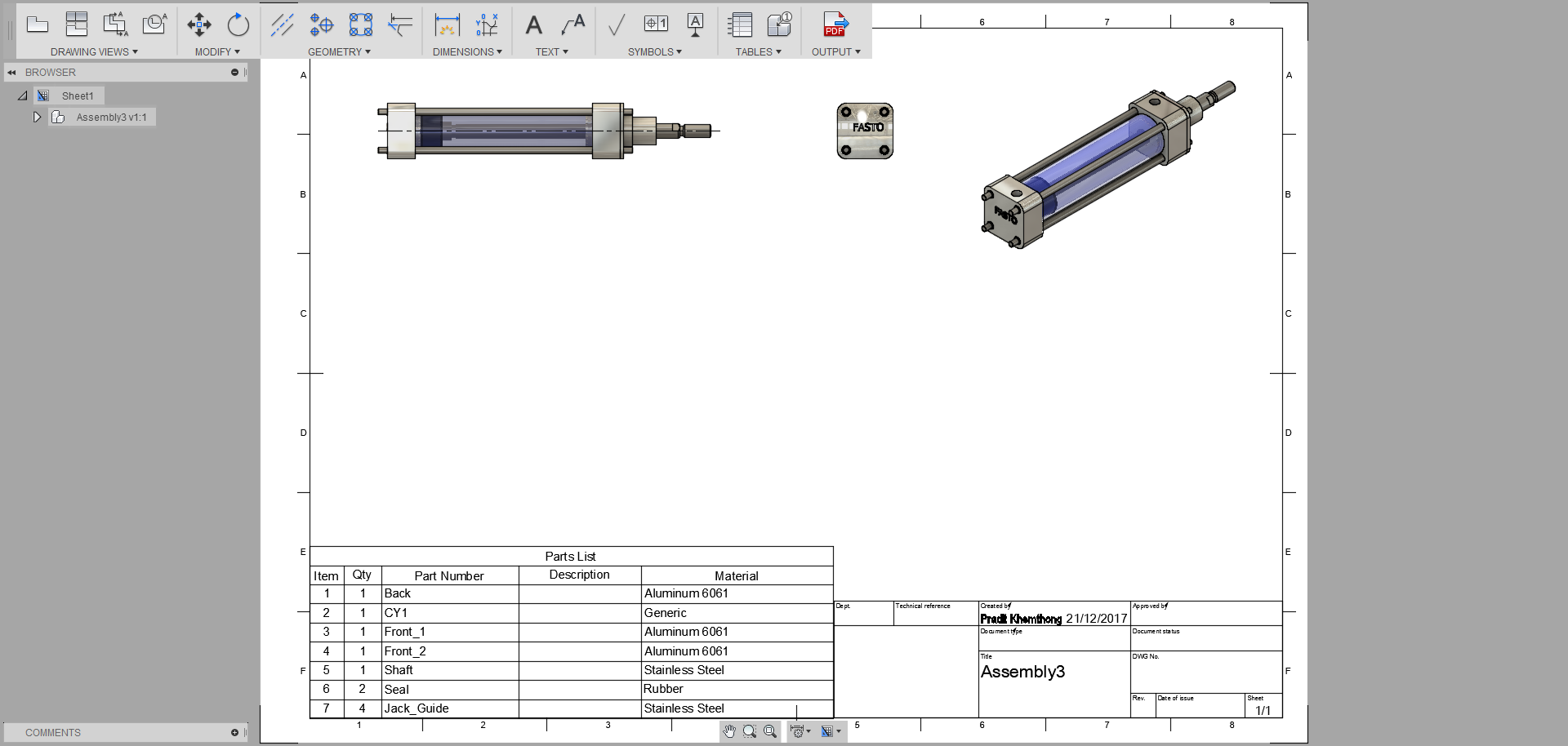

1. ยกตัวอย่างโมเดล ดังรูป

Fusion 360 Tip & Trick 51 แสดงชิ้นงานใน Section View

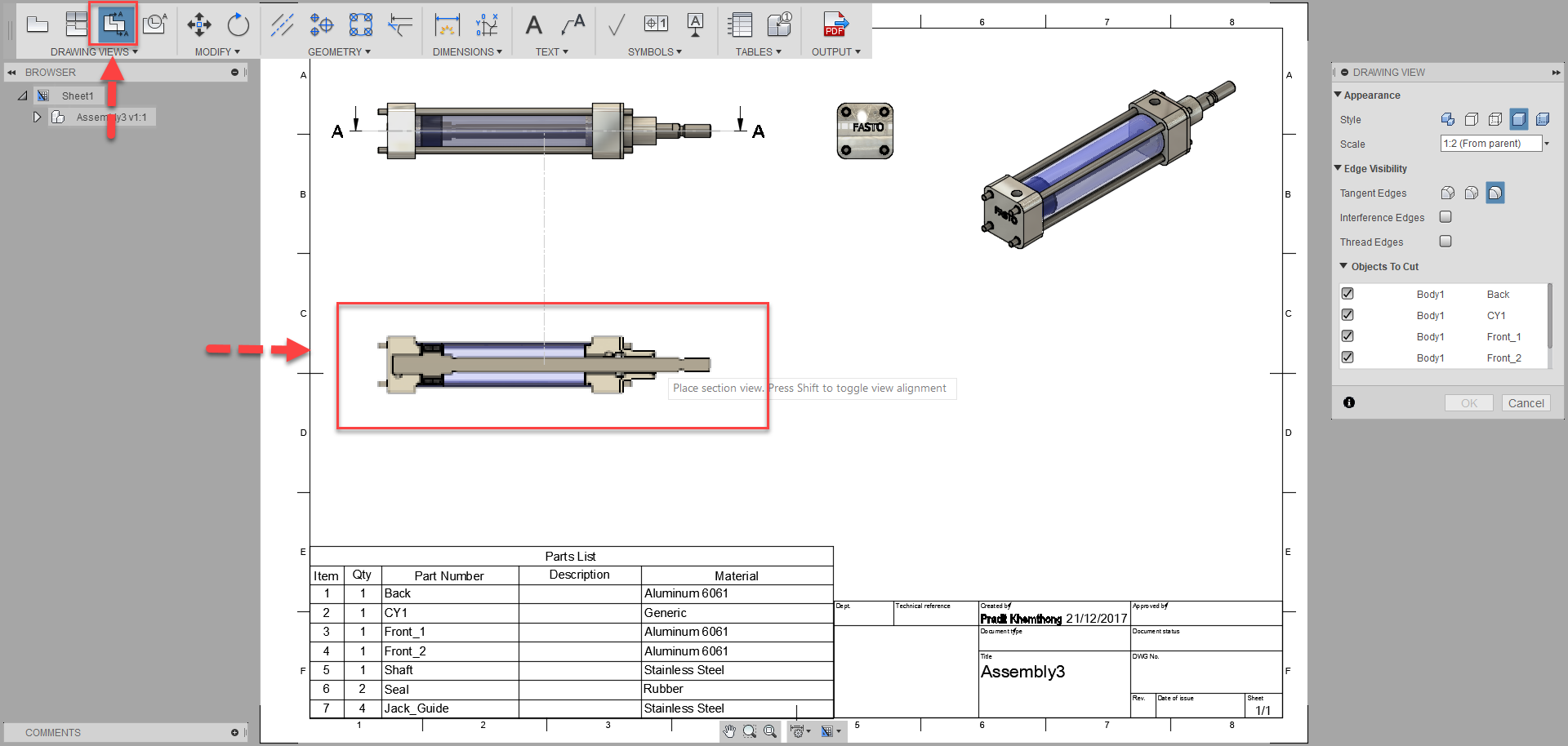

2. คลิกคำสั่ง Section View ยกตัวอย่างตัด section

Fusion 360 Tip & Trick 51 แสดงชิ้นงานใน Section View

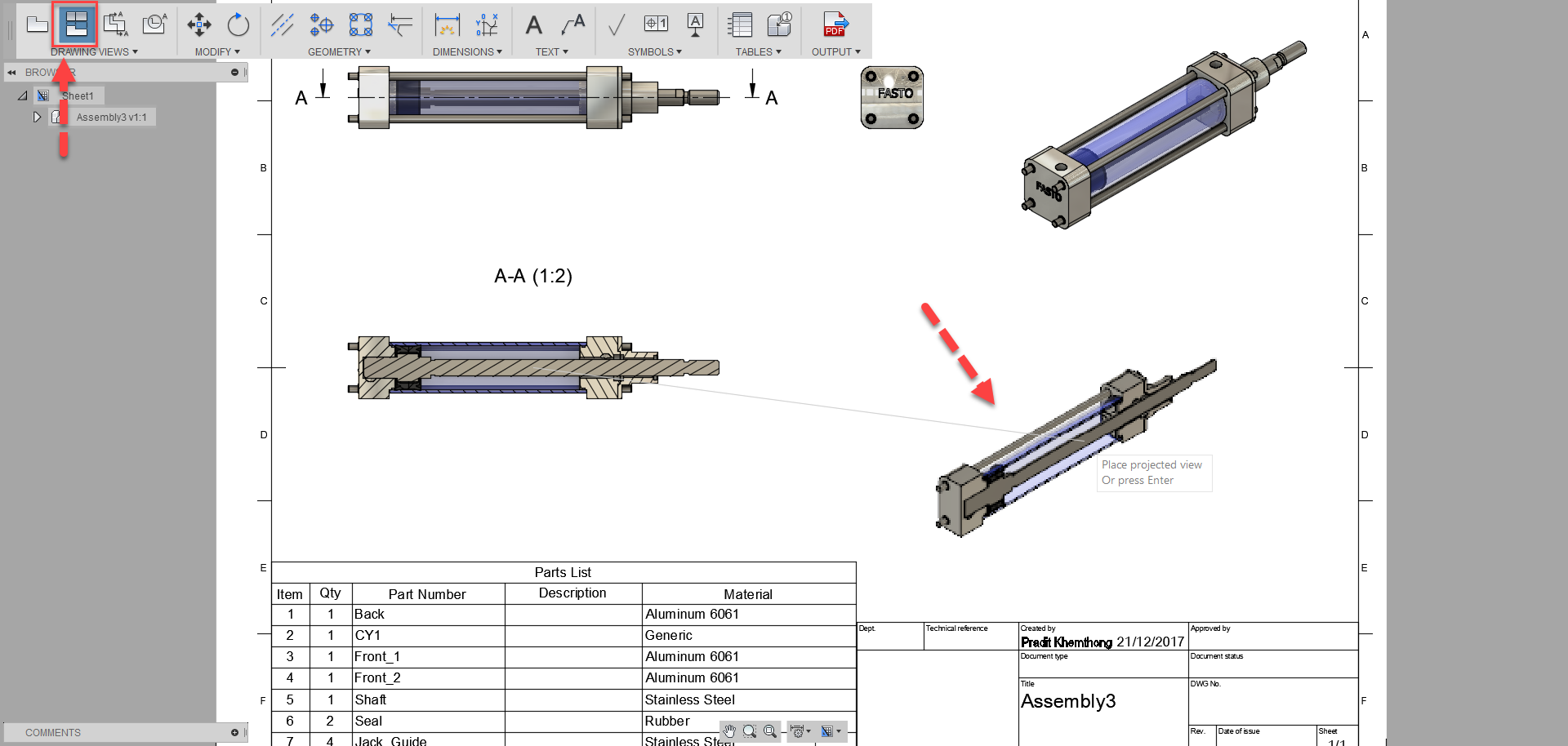

3. จากนั้นคลิกคำสั่ง Project View เพื่อฉายวิว Isometric

Fusion 360 Tip & Trick 51 แสดงชิ้นงานใน Section View

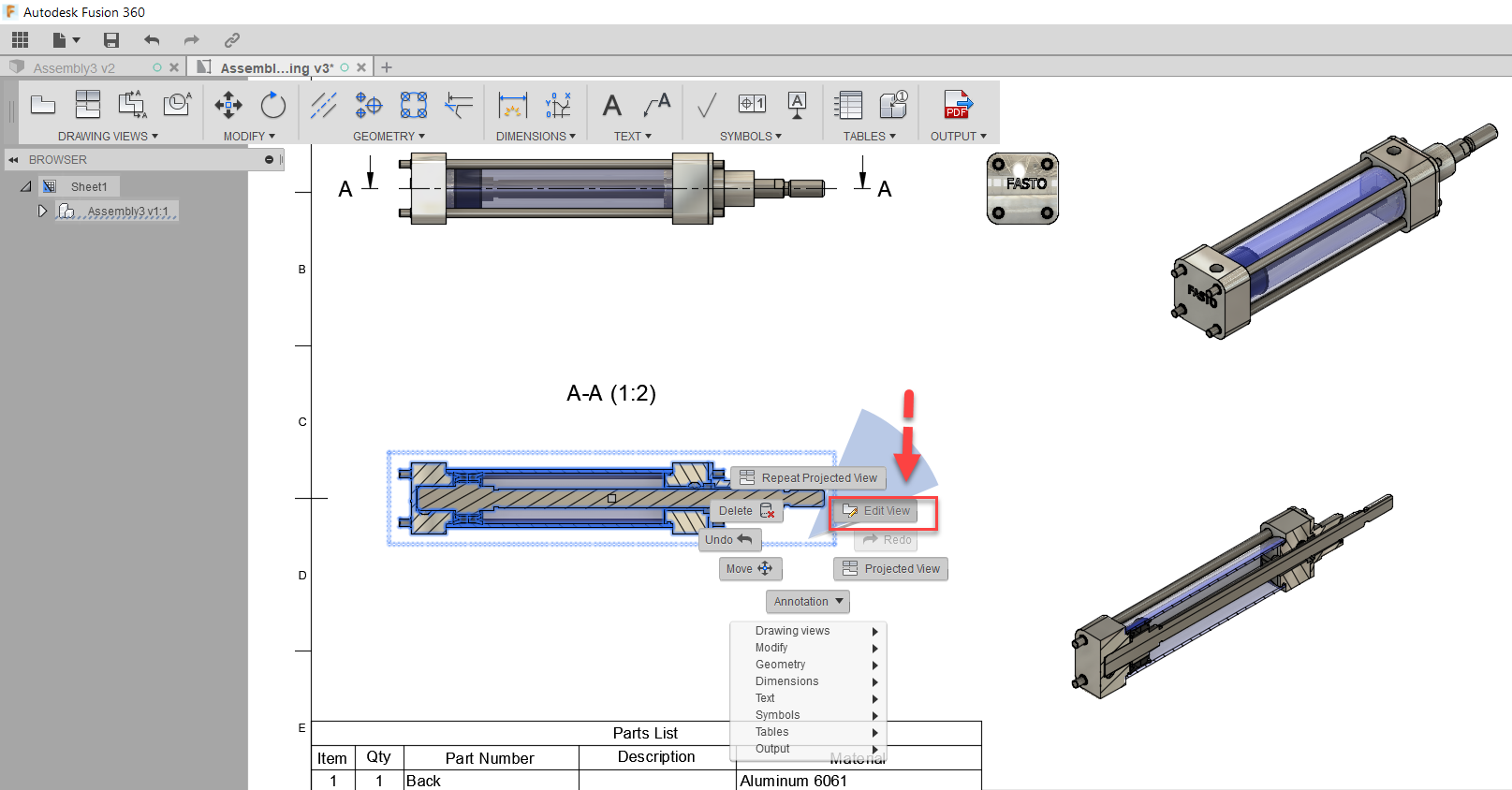

4. จากนั้นคลิกขวาที่ Section View เลือก Edit View

Fusion 360 Tip & Trick 51 แสดงชิ้นงานใน Section View

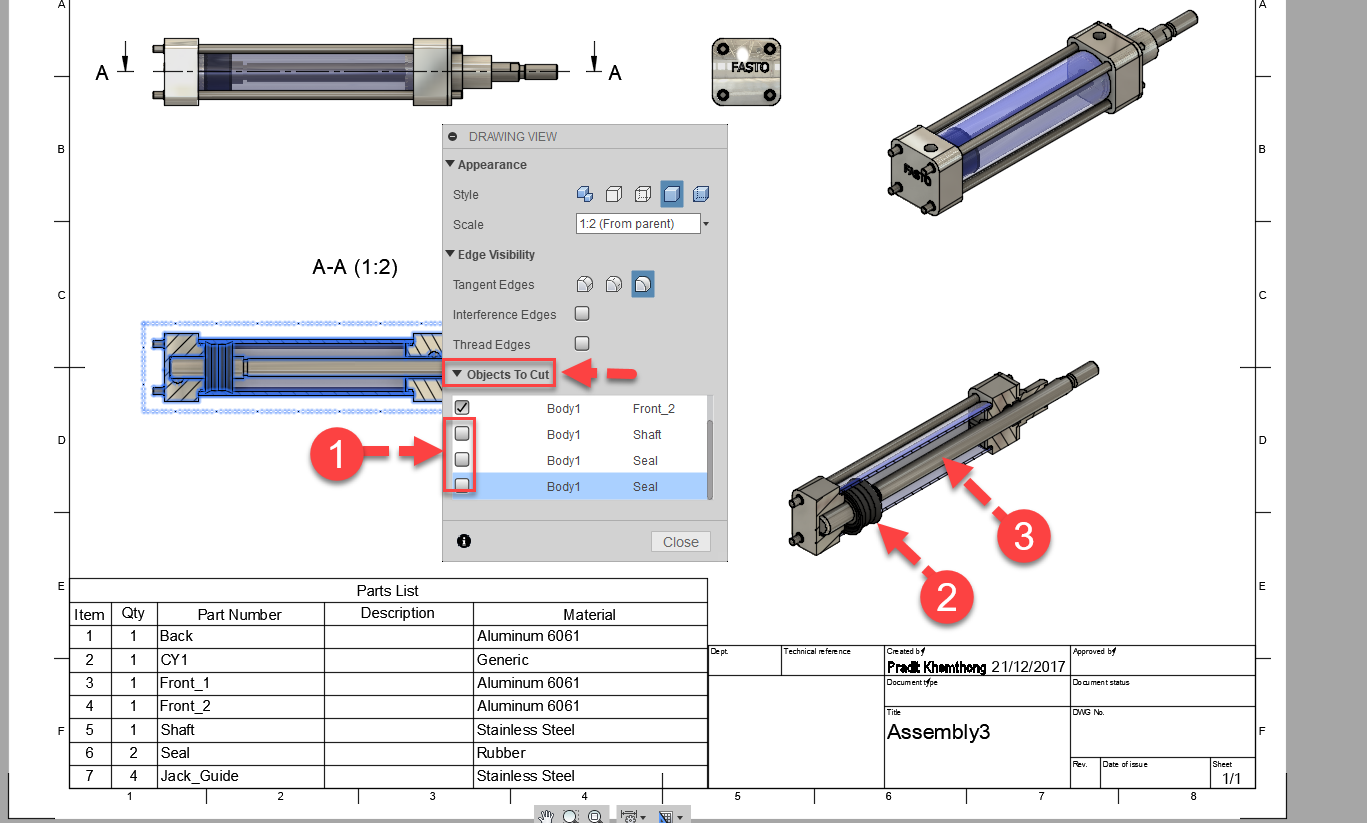

5. ในส่วนของ Object To Cut ให้ติ๊กถูกออกในชิ้นส่วนที่ไม่ต้องการตัด section ยกตัวอย่าง 3 ชิ้นล่าง Shaft, seal

Fusion 360 Tip & Trick 51 แสดงชิ้นงานใน Section View

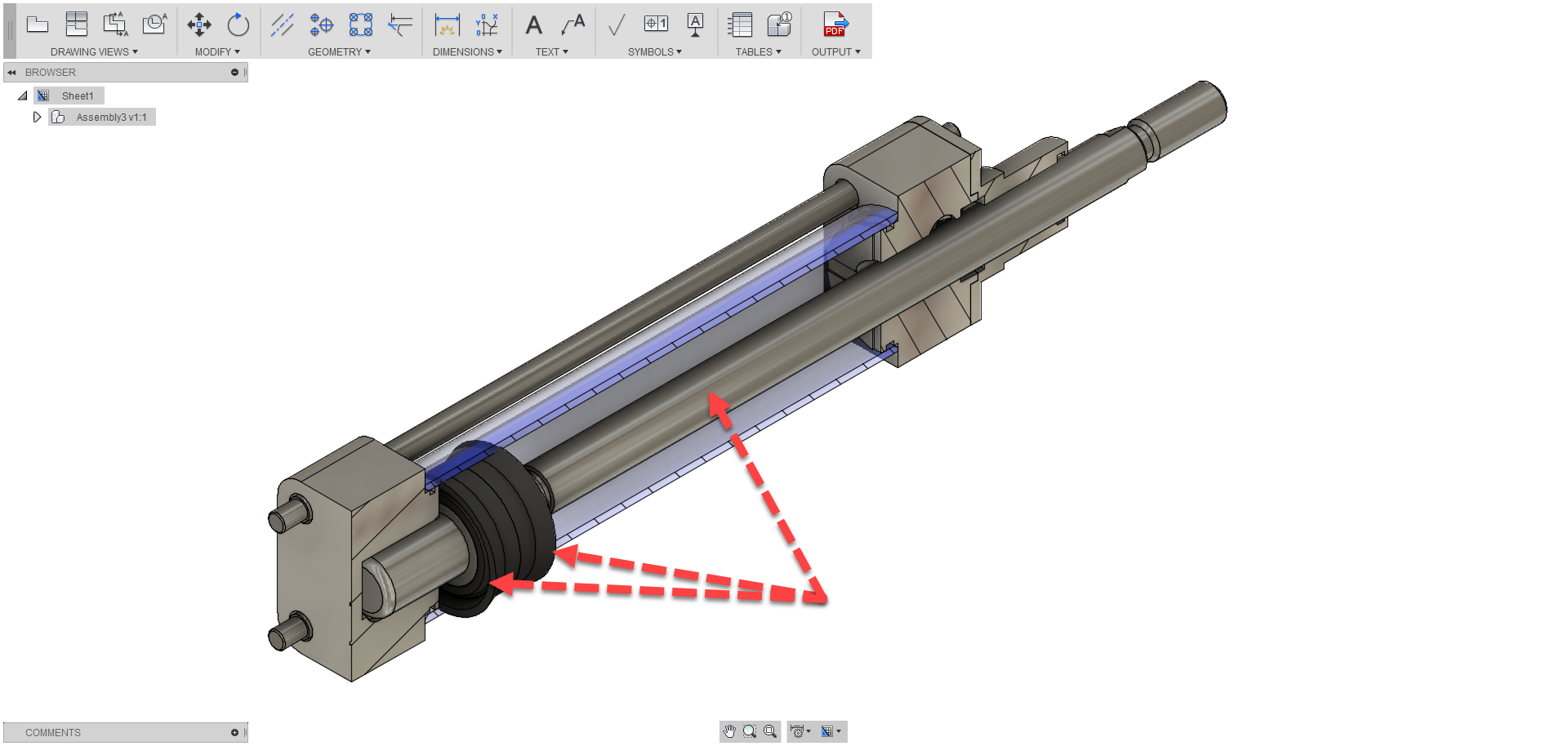

6. ชิ้นส่วนที่ไม่ถูกเลือกก็จะแสดงให้เห็นเป็นชิ้นส่วนเต็ม โดยไม่ถูกตัด section ไปด้วย

Fusion 360 Tip & Trick 51 แสดงชิ้นงานใน Section View
