การ Cut Normal งานแผ่นพับแผ่นคลี่ Fusion 360 Tips & Tricks #74
หนึ่งในเทคนิคที่สำคัญในการทำงานกับ Sheet Metal คือ การทำ Cut Normal ซึ่งเป็นการสร้างร่องหรือช่องตัดที่ตั้งฉากกับผิวของชิ้นงาน เพื่อเตรียมสำหรับการดัดหรือประกอบชิ้นส่วนต่างๆ เทคนิคการทำ Cut Normal สำหรับงานแผ่นพับแผ่นคลี่ใน Autodesk Fusion 360
วิธีการ

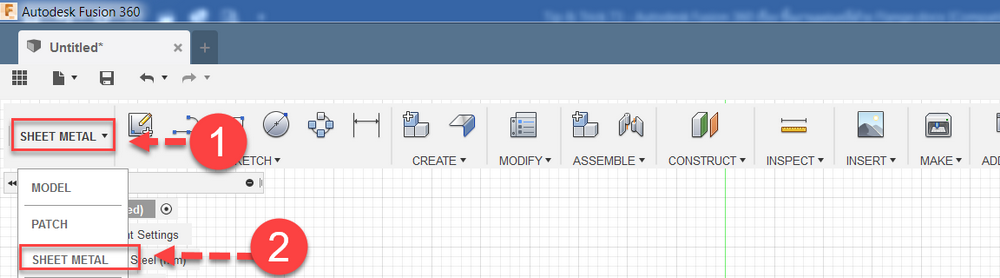

1. คลิกเลือก Workspace เป็น Sheet Metal
2. ยกตัวอย่างสร้างโมเดล ดังรูป
3. ยกตัวอย่าง จะทำ slot ที่โมเดลดังรูป

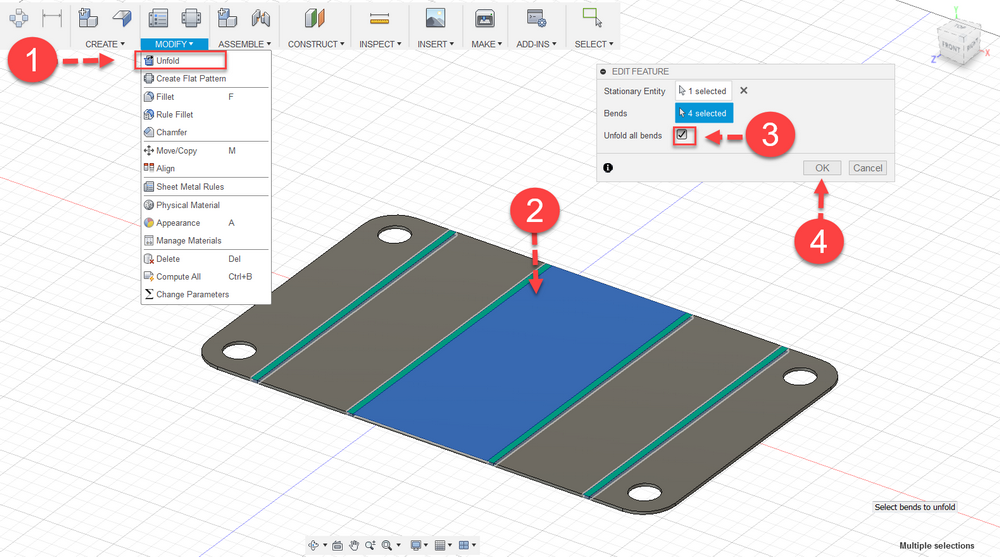

4. ให้คลิกคำสั่ง Unfold (1) จากนั้นคลิกที่ผิว (2) ติ๊กถูกที่ Unfold all bend (3) แล้วคลิก ok เพื่อคลี่แผ่น

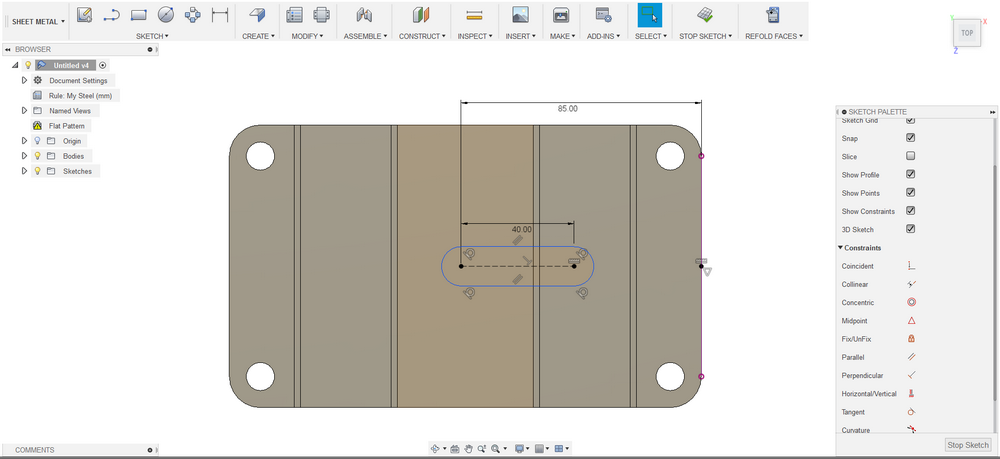

5. จากนั้นทำการ Sketch ดังรูป

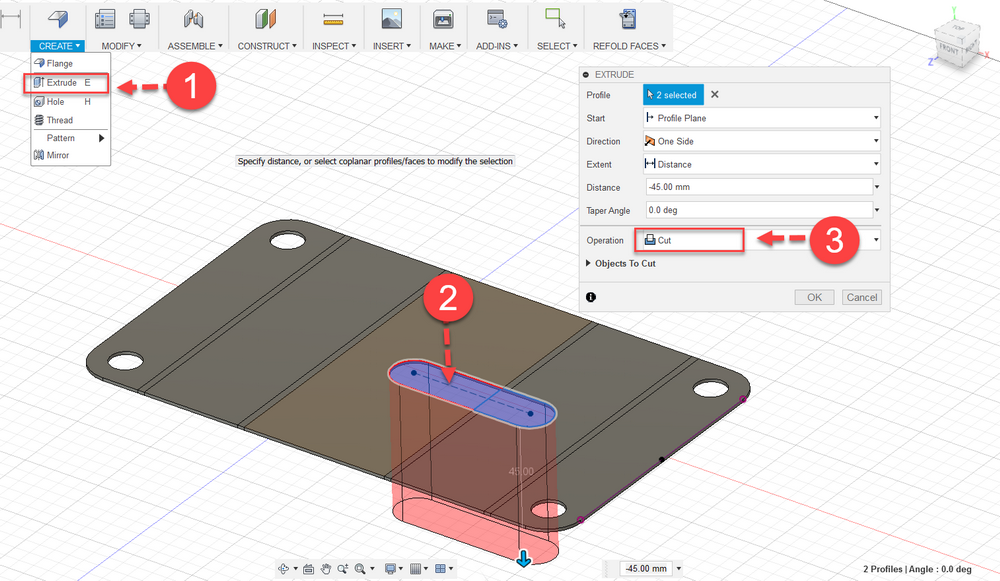

6. จากนั้น Extrude cut ออกดังรูป

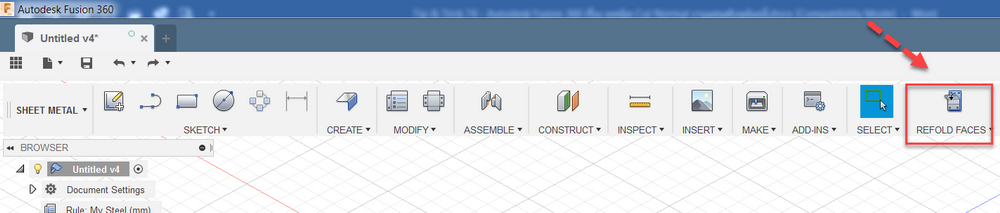

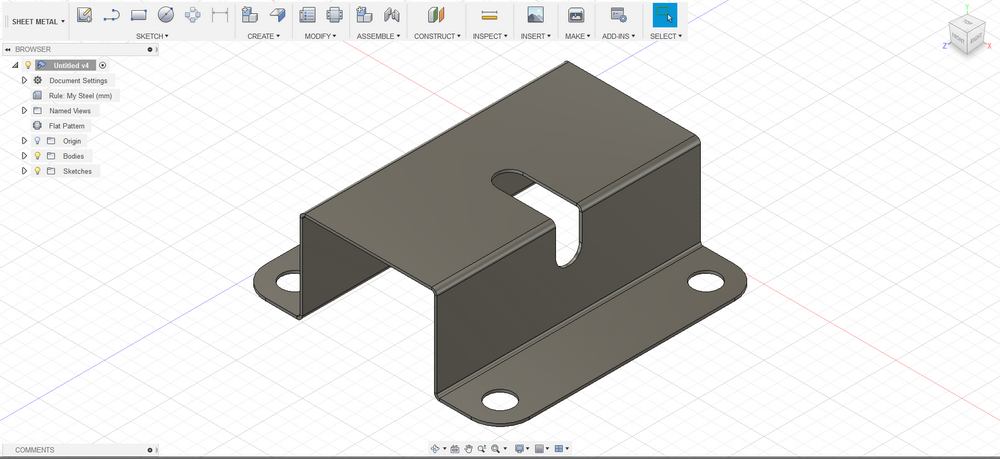

7. จากนั้นคลิก Refold ก็จะได้โมเดลดังรูป
