การฉาย View ตัด ในโหมด Drawing Fusion 360 Tips & Tricks #42

Fusion 360 Tip & Trick 42 การฉาย View ตัดใน drawing

วิธีการฉาย View ตัดในโหมด Drawing ซึ่งมีขั้นตอนการทำที่ง่ายๆ ดังนี้

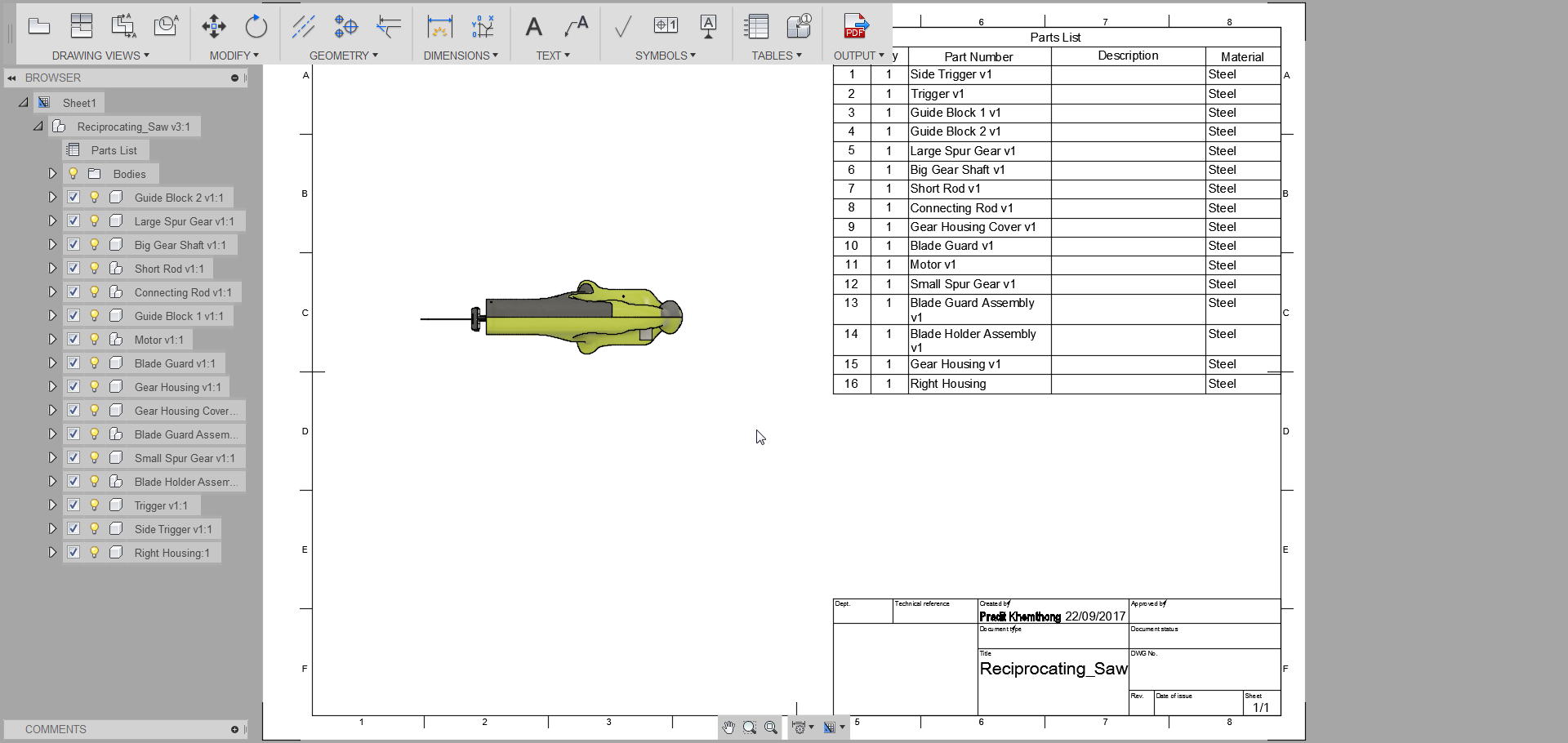

1. ยกตัวอย่าง วาง Top View ดังรูป

Fusion 360 Tip & Trick 42 การฉาย View ตัดใน drawing

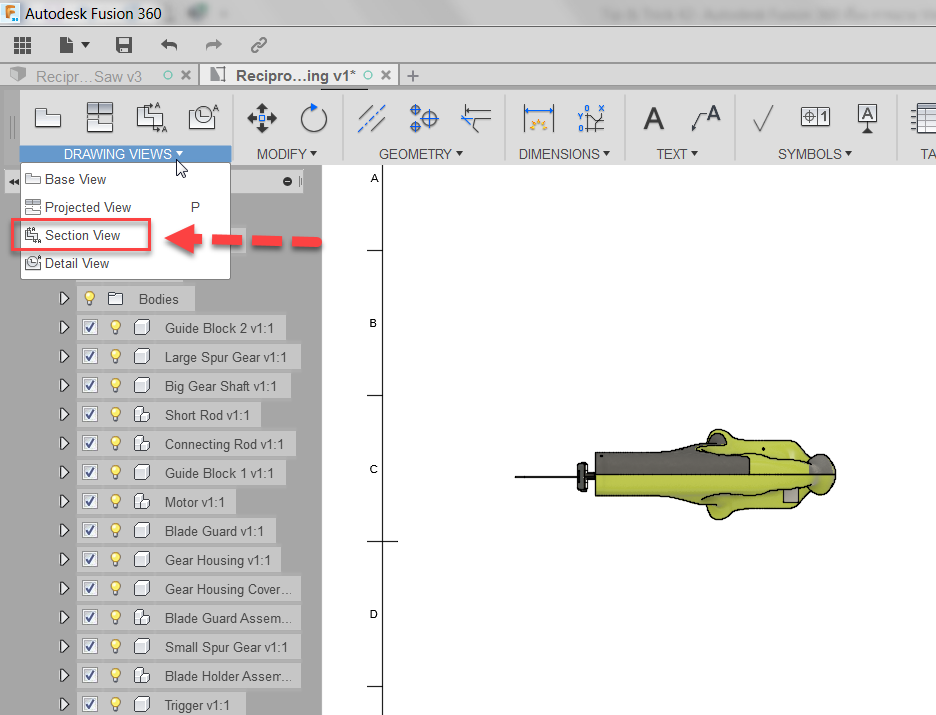

2. ไปที่คำสั่ง Section View

Fusion 360 Tip & Trick 42 การฉาย View ตัดใน drawing

3. คลิกเลือกที่ View คลิกจากจุดที่ 1 ลากมาคลิกจุดที่ 2 แล้วคลิกขวาเลือก Continue

Fusion 360 Tip & Trick 42 การฉาย View ตัดใน drawing

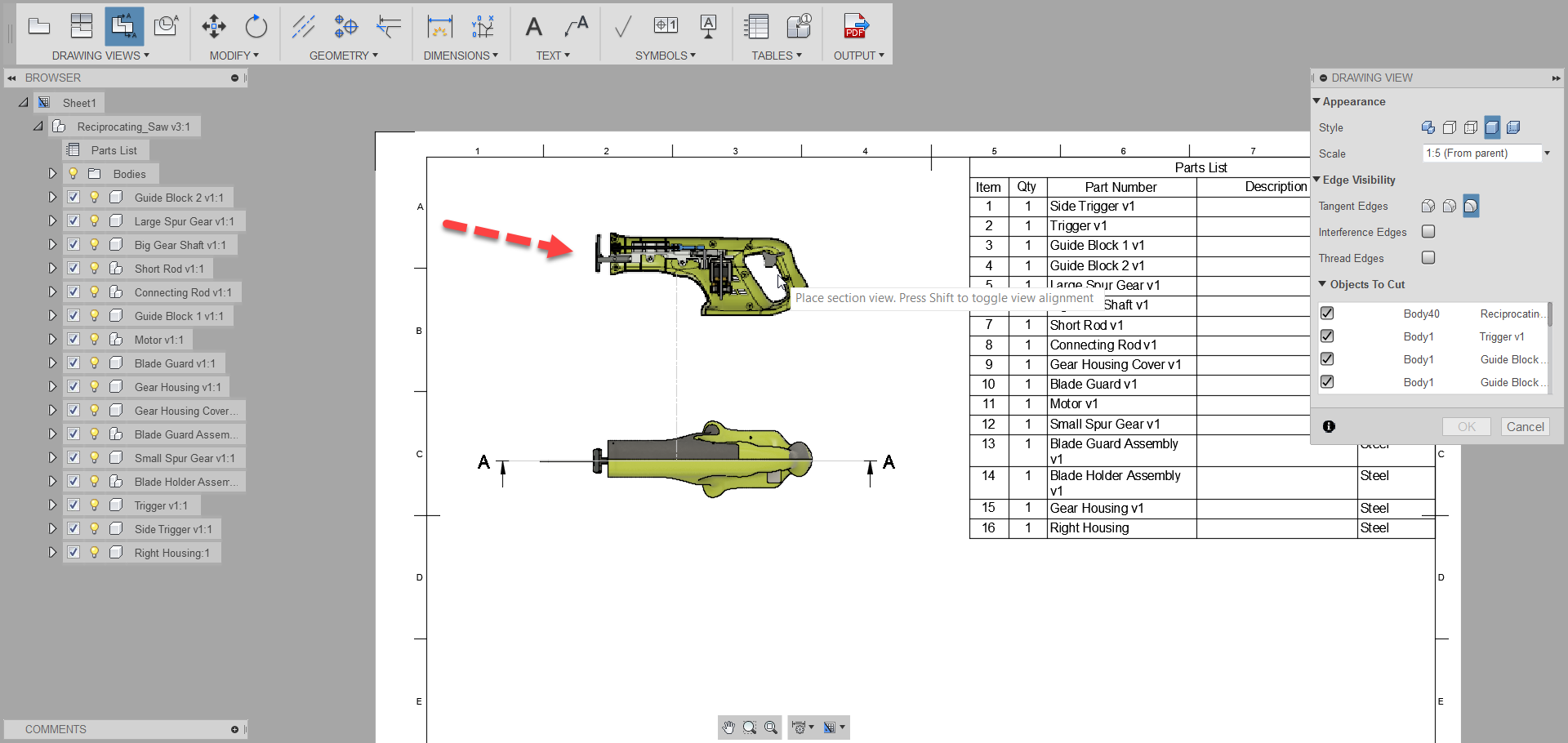

4. จากนั้นเลื่อนเม้าส์มายังตำแหน่งที่ต้องการ แล้วคลิกวาง view

Fusion 360 Tip & Trick 42 การฉาย View ตัดใน drawing

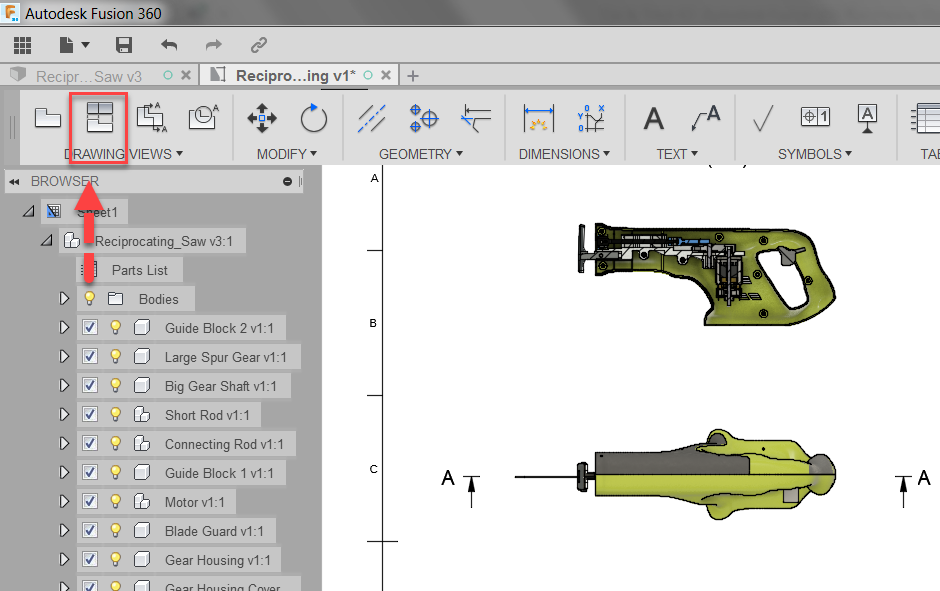

5. จากนั้นคลิกคำสั่ง Project View

Fusion 360 Tip & Trick 42 การฉาย View ตัดใน drawing

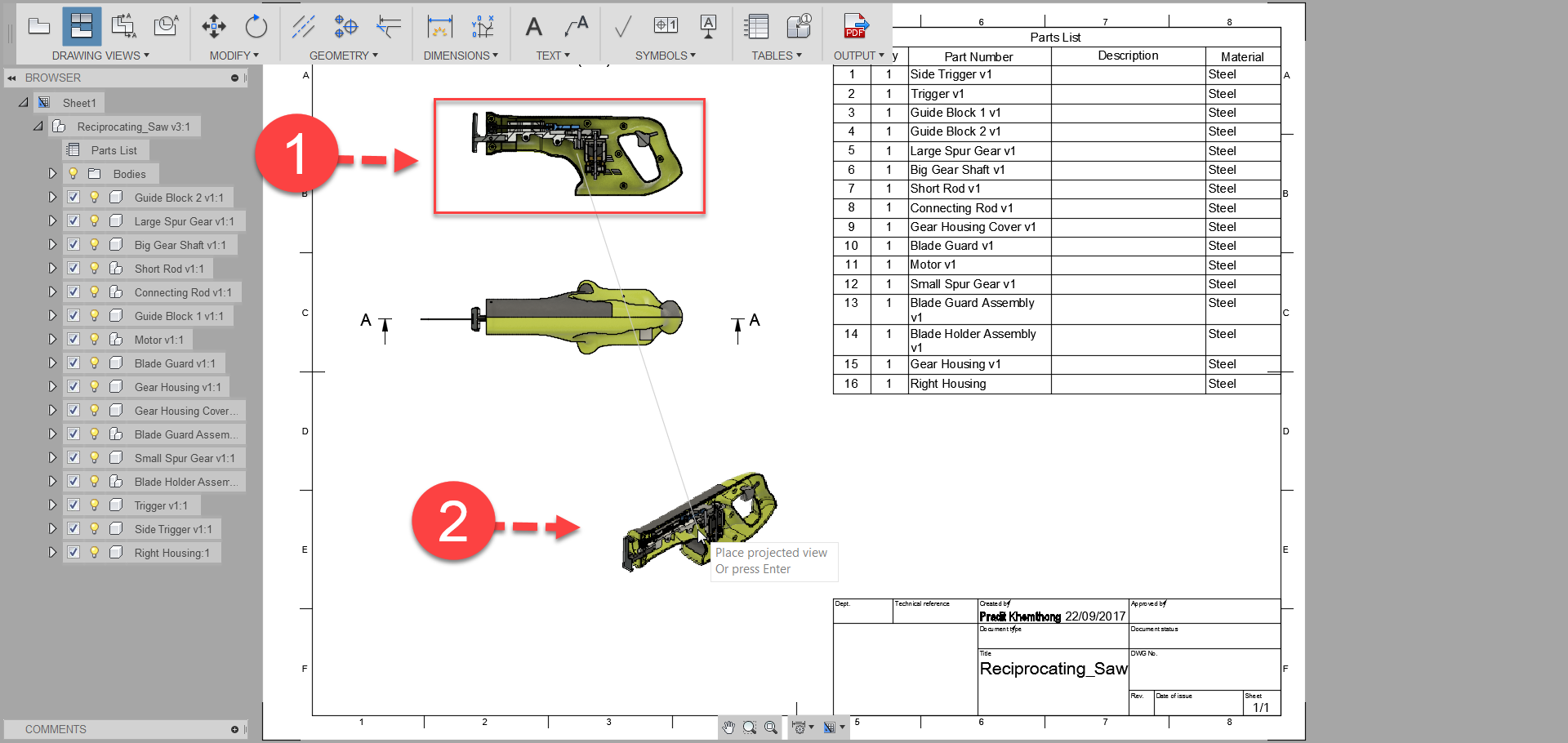

6. ให้คลิกที่ View ที่ตัด Section แล้วเลื่อนเม้าส์ลง เพื่อคลิกวาง view ดังรูป

Fusion 360 Tip & Trick 42 การฉาย View ตัดใน drawing

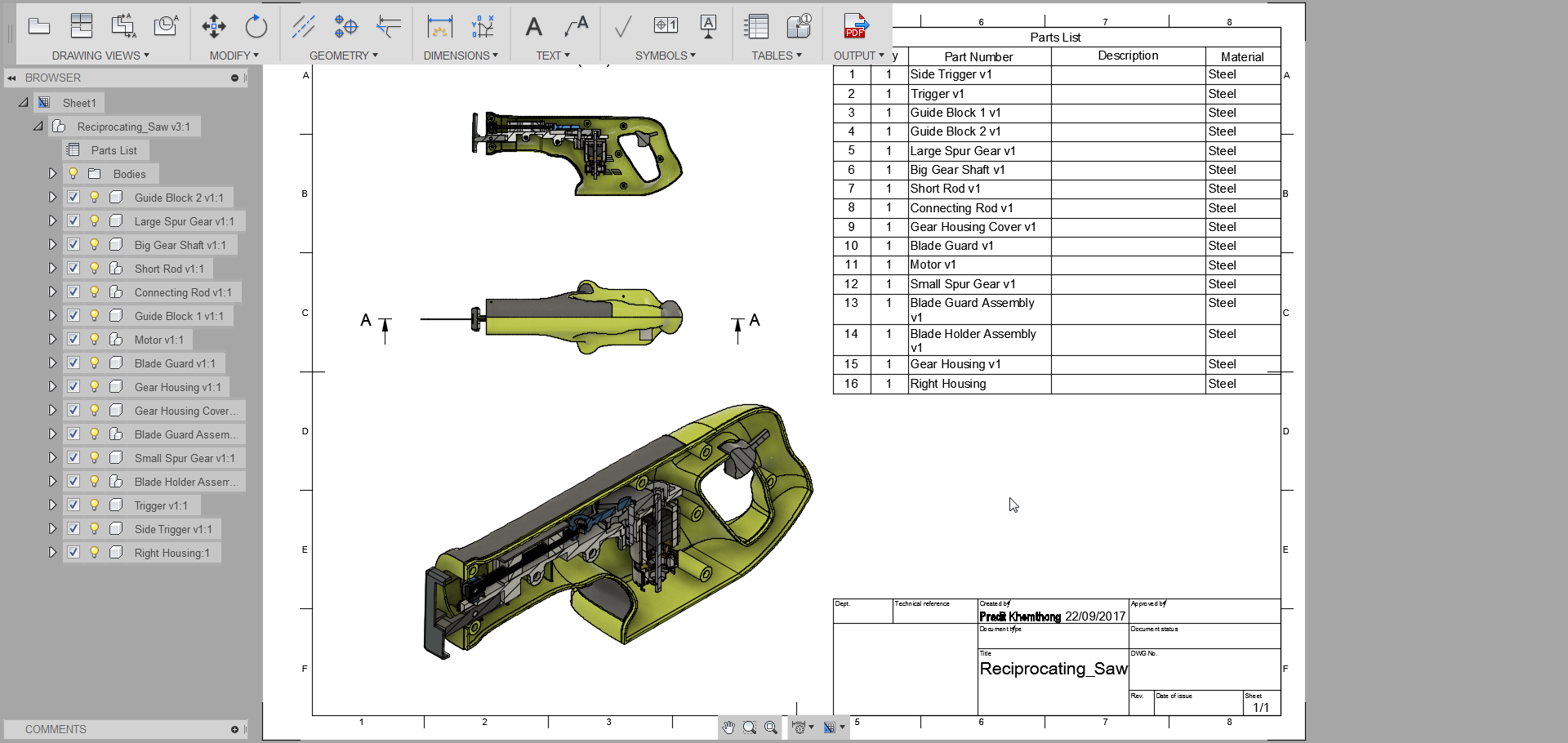

7. ก็จะได้ view section ที่เป็น Isometric view

Fusion 360 Tip & Trick 42 การฉาย View ตัดใน drawing
