ออก Thumbnail Part list ไป Excel อัตโนมัติ Inventor Tips & Trick #73

inventor Thumbnail part list

วิธีการ

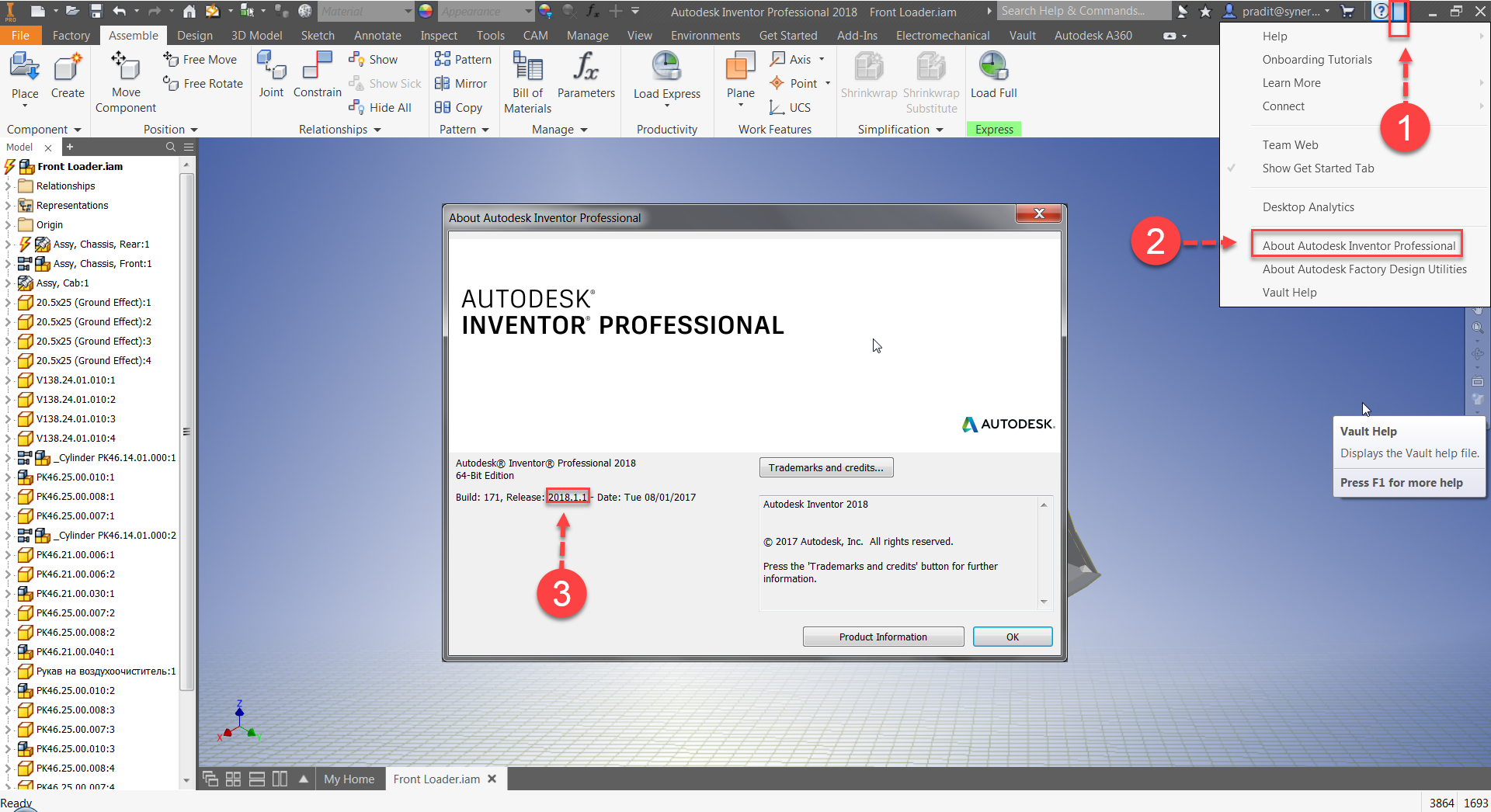

1. ลำดับแรก ตรวจสอบการ update Program ว่าถูกต้องหรือไม่โดยตรวจสอบดังรูปด้านล่าง

inventor Thumbnail part list

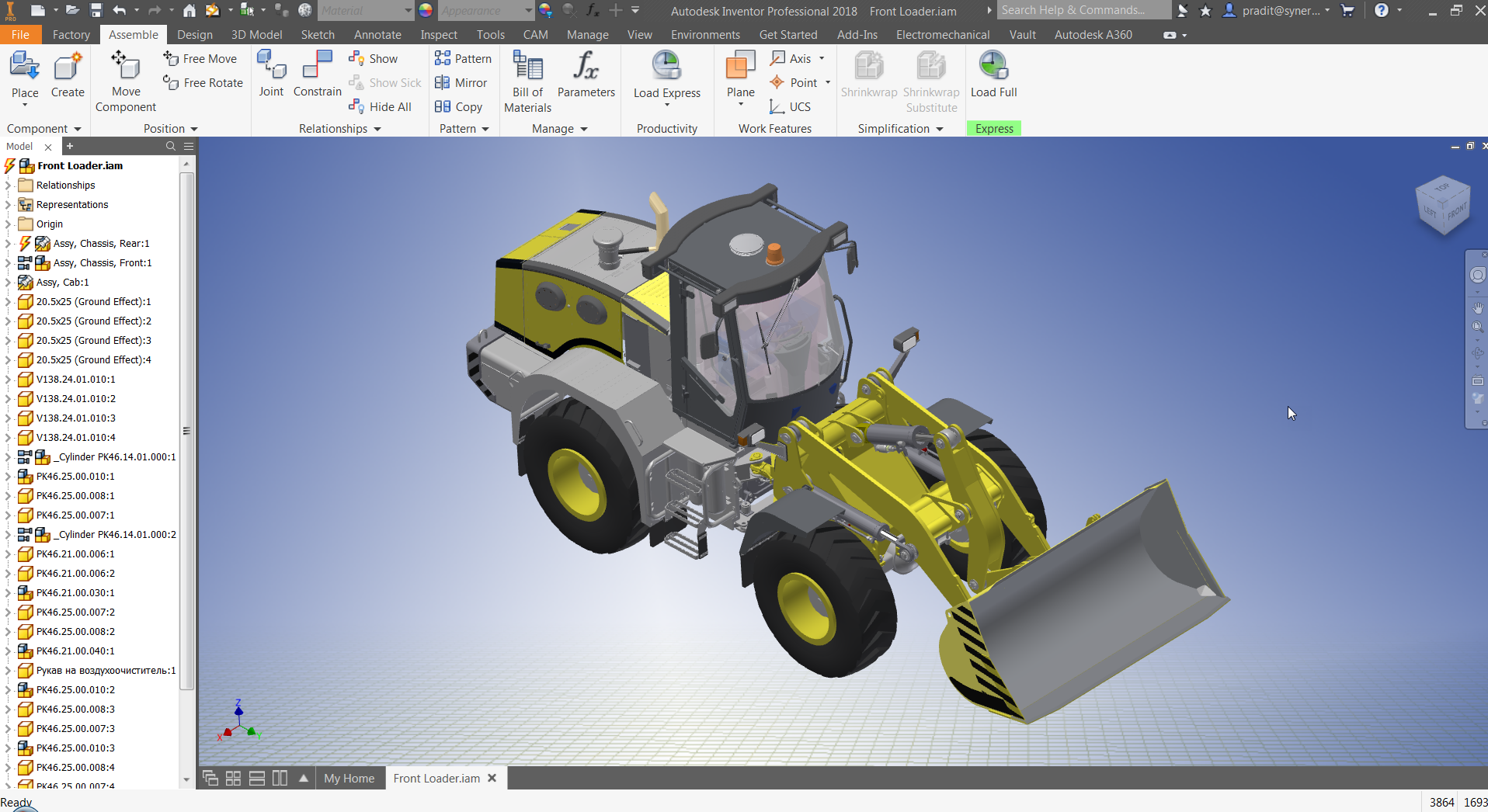

2. เปิด Assembly file ยกตัวอย่างดังรูป

inventor Thumbnail part list

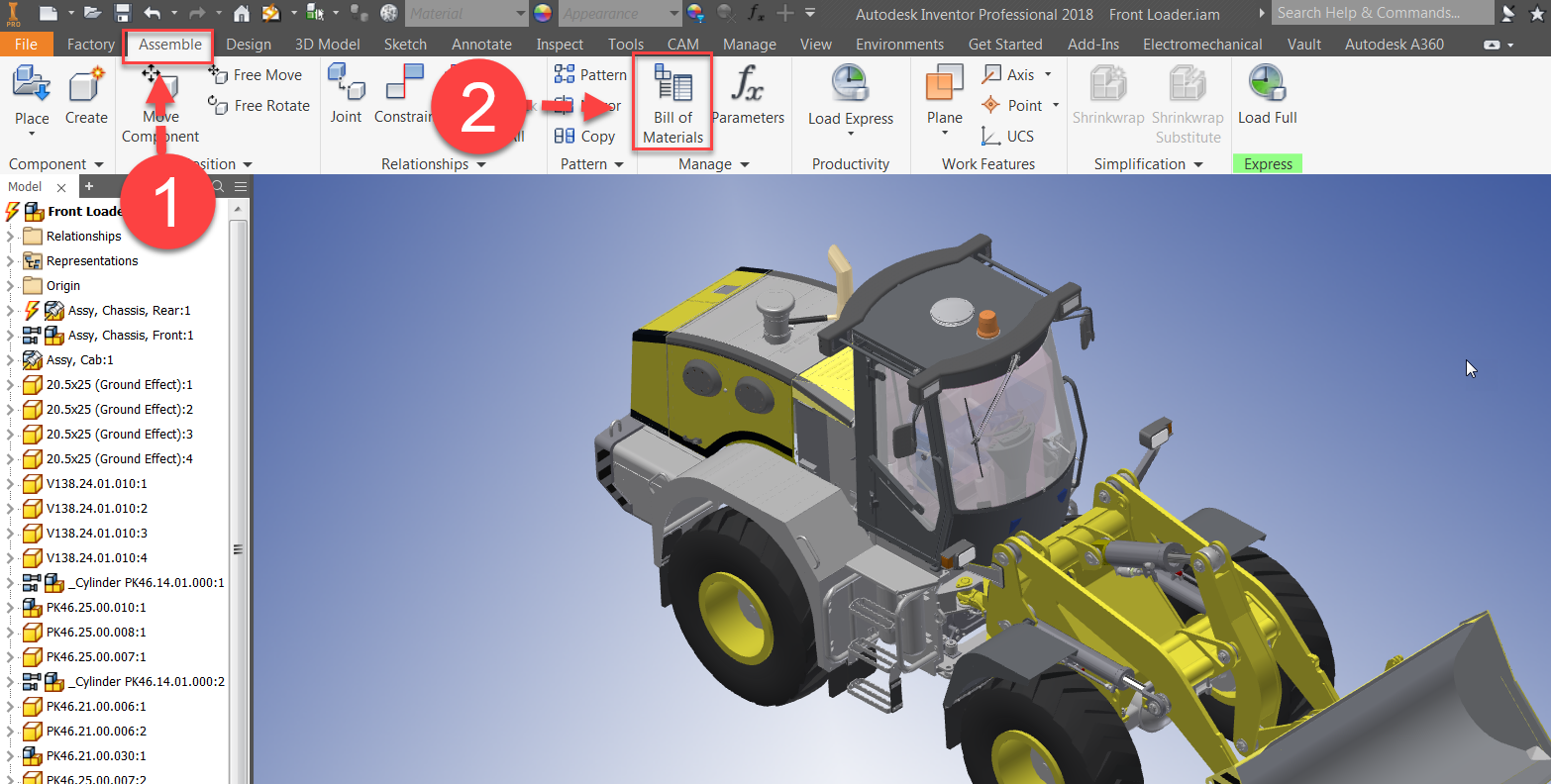

3. คลิกเลือกที่แถบ Assemble > แล้วคลิกเลือกที่ Bill of Material

inventor Thumbnail part list

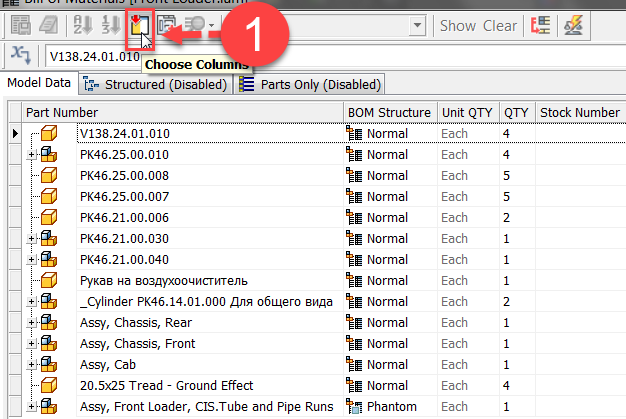

4. หลังจากนั้นให้คลิกเลือกที่ Choose Columns

inventor Thumbnail part list

5. จะปรากฏหน้าต่าง Customization ให้ดับเบิ้ลคลิกที่ Thumbnail

inventor Thumbnail part list

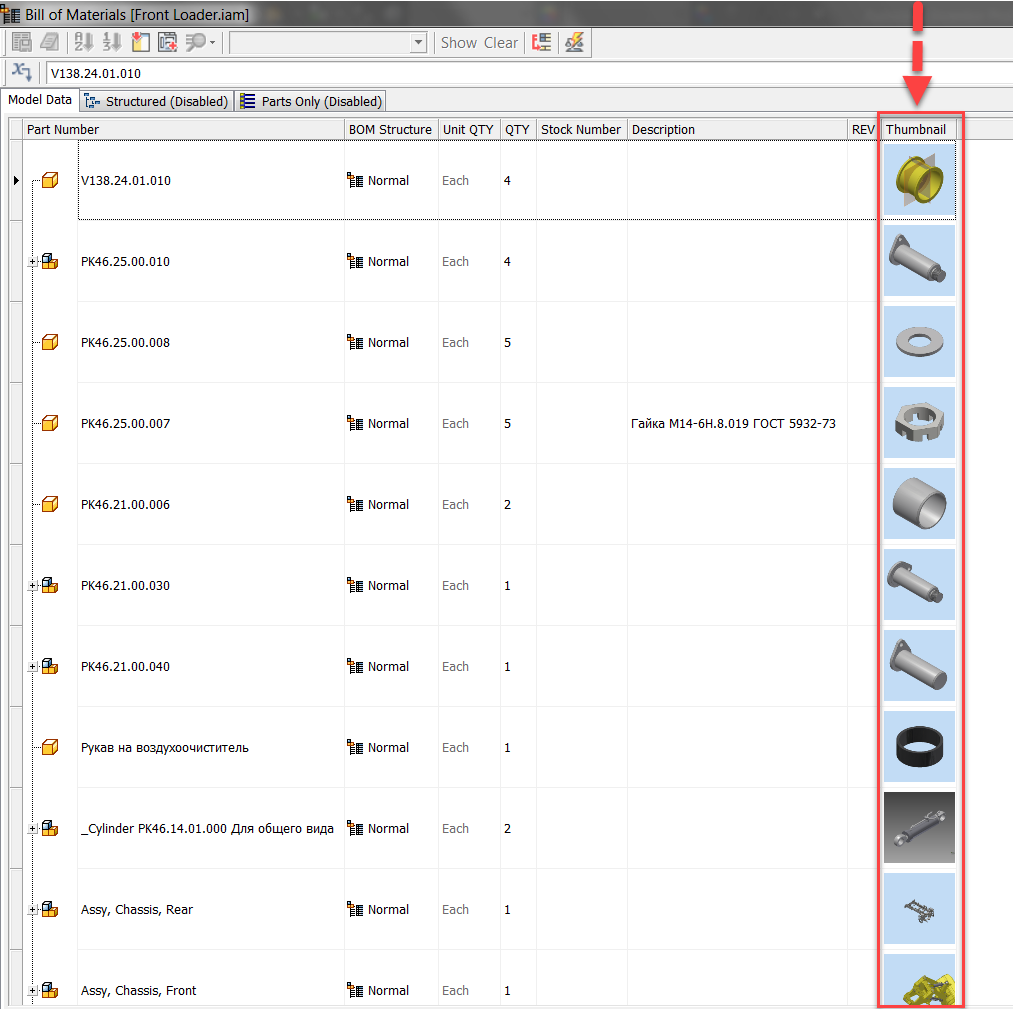

6. จะปรากฏคอลัมน์ของ Thumbnail เพิ่มขึ้นมาให้ดังภาพ

inventor Thumbnail part list

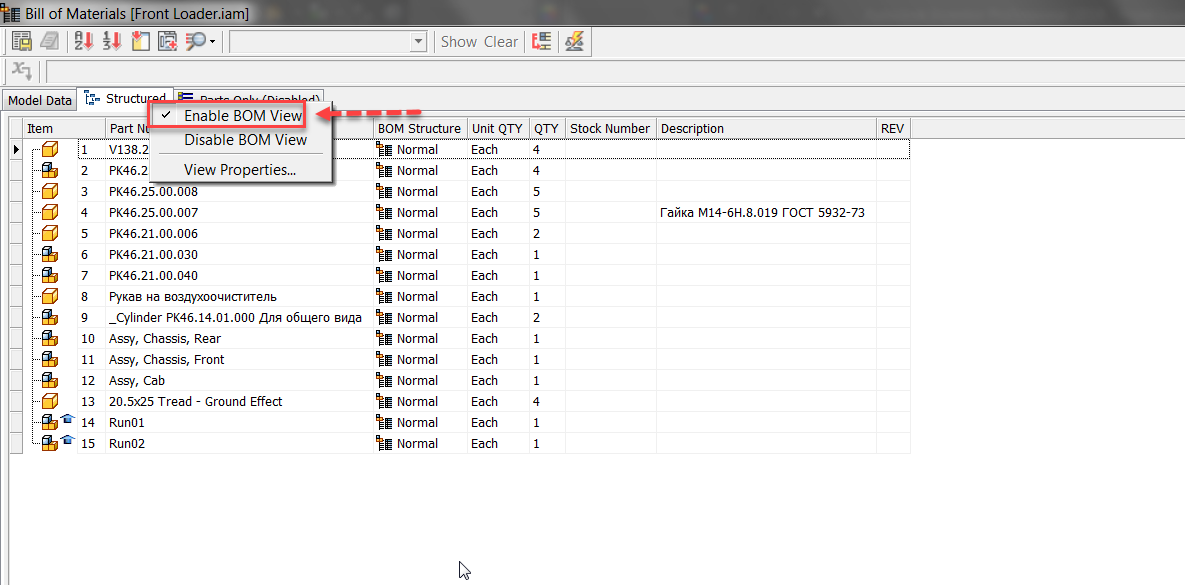

7. จากนั้นให้คลิกขวาที่แถบ Structure แล้วเลือก Enable BOM view

inventor Thumbnail part list

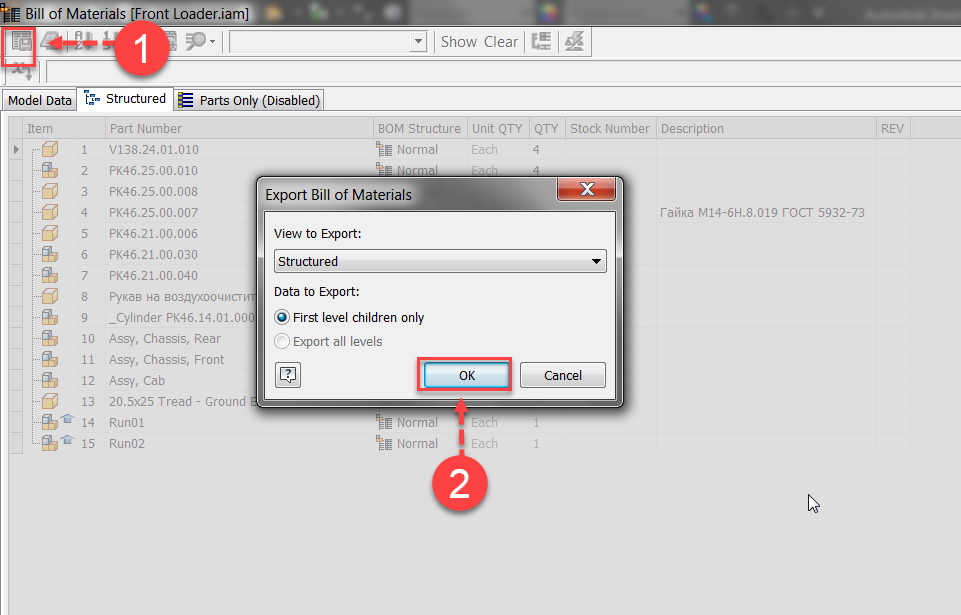

8. จากนั้นคลิก Export Bill of Materials > แล้วกด ok

inventor Thumbnail part list

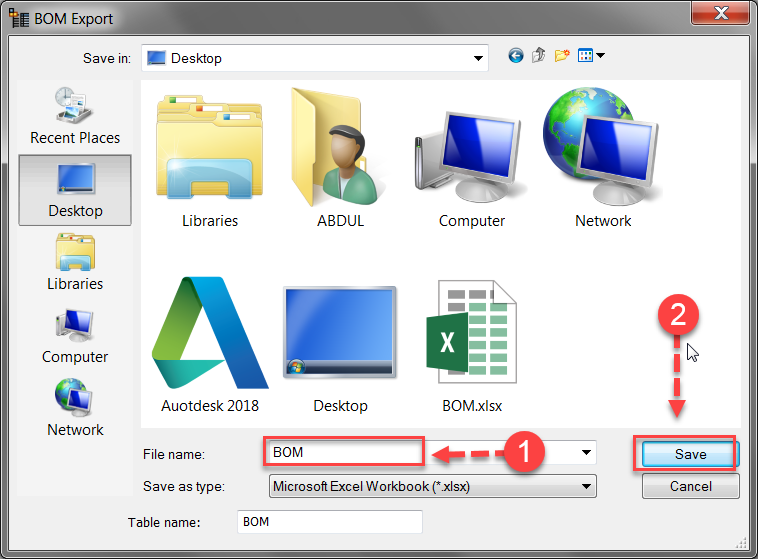

9. ตั้งชื่อไฟล์ พร้อม save ออกมาเป็น excel file

inventor Thumbnail part list

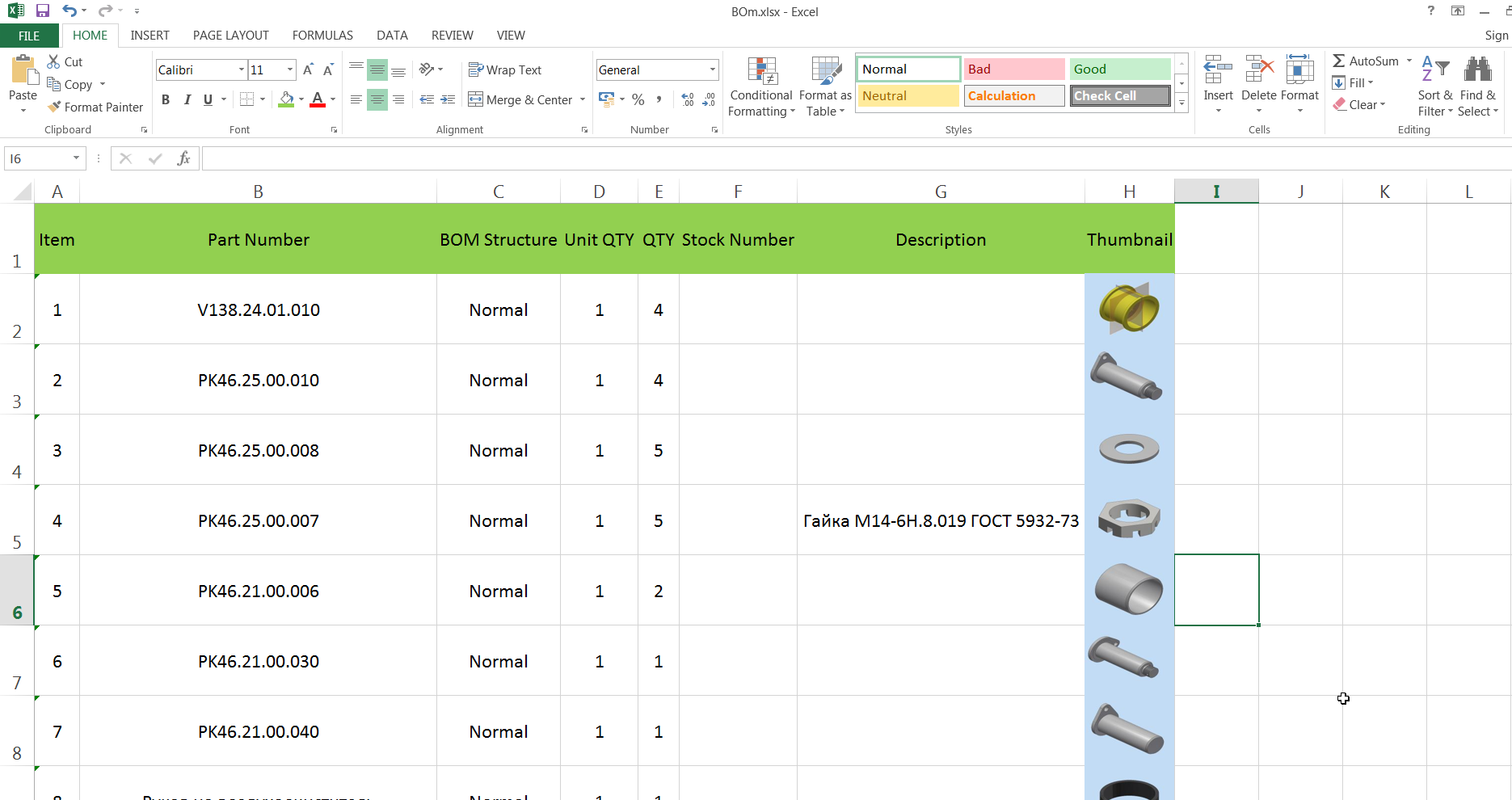

10. ทดลองเปิด Excel file ที่ export ออกมา ก็จะได้รูปภาพของแต่ละชิ้นส่วนติดมาให้เลยอัติโนมัติ

inventor Thumbnail part list
