Inventor Tips & Tricks #85 Auto-Scale Sketch

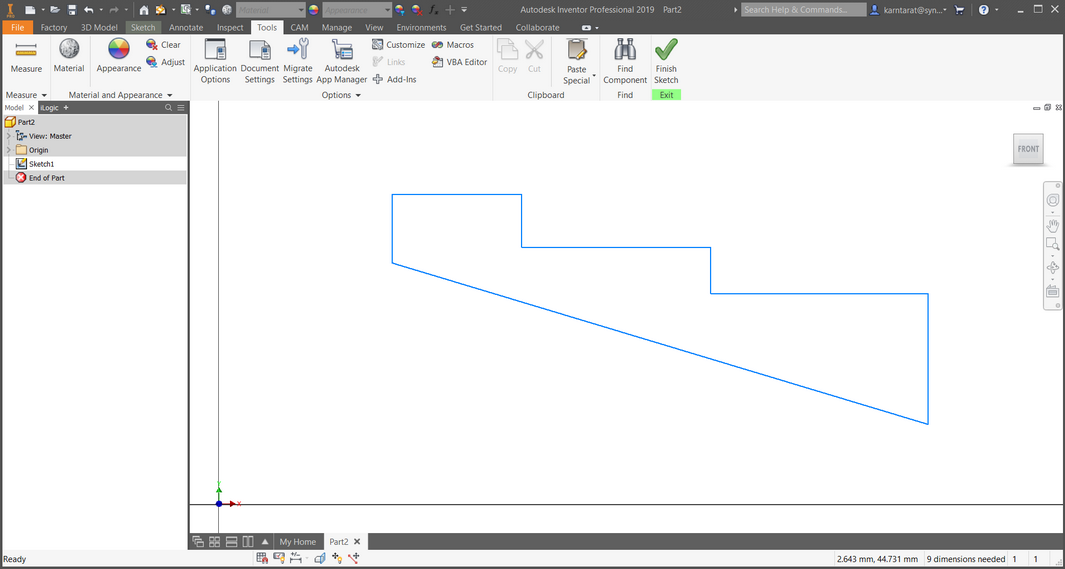

การเปิดใช้งาน Auto-scale sketch geometries on initial dimension จะช่วยป้องกันการผิดรูปของ Sketch ในระหว่างการกำหนดขนาด หรือเปลี่ยนขนาด จากตัวอย่างภาพด้านล่าง หลังจากการร่าง Sketch ได้ตาม Profile ที่ต้องการ และจะทำการกำหนดขนาดความยาวเป็นลำดับถัดไป
ก่อนการเปิดใช้ Auto-scale sketch geometries on initial dimension พบว่า หลังการกำหนดขนาด เกิดความผิดเพี้ยนของรูปร่างของ Profile ก่อให้เกิดความล่าช้าในขั้นตอนการ Sketch

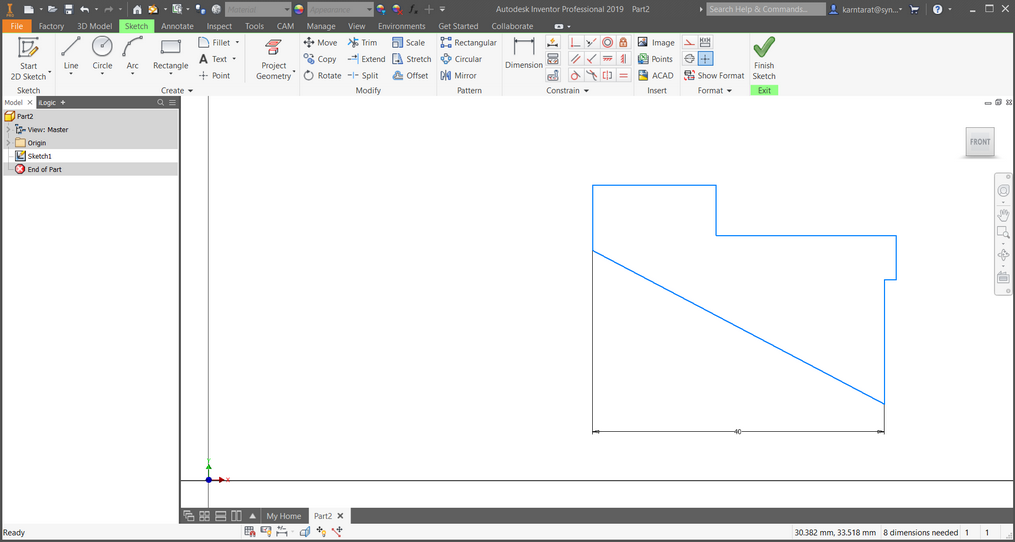

ผลที่ได้จากการกำหนดขนาด เป็นดังภาพ
การเปิดใช้งาน Auto-scale sketch geometries on initial dimension สามารถเข้าไปตั้งค่า ตามขั้นตอนดังนี้

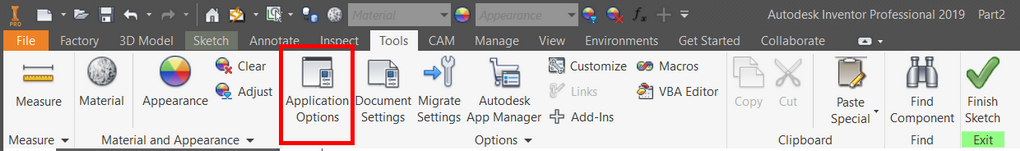

1. ไปที่ Tools Tab >> Application Options

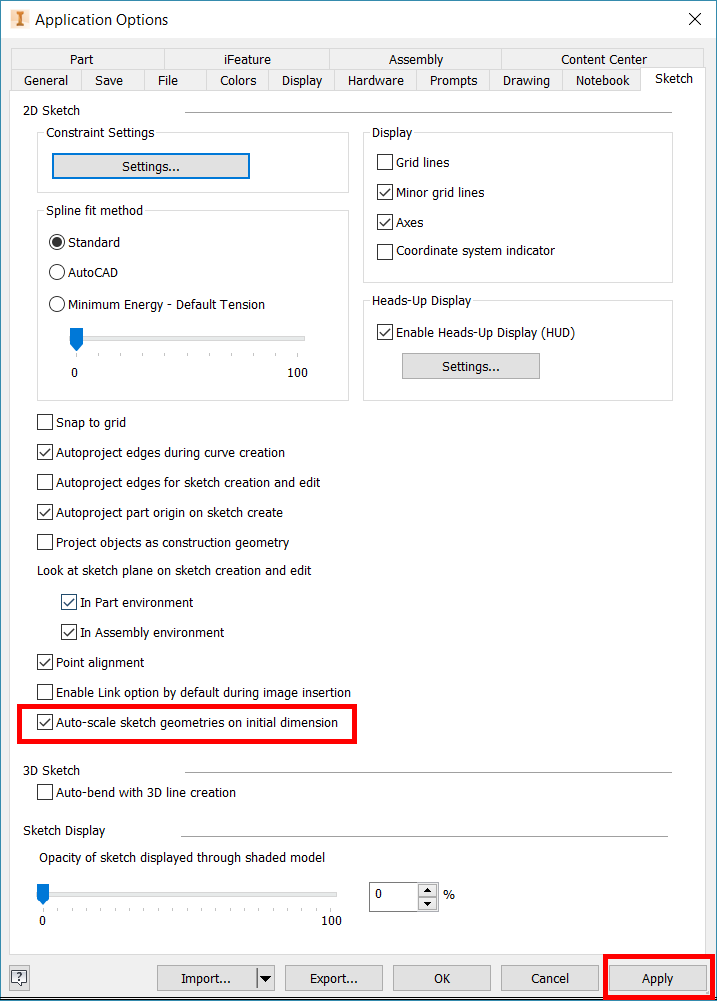

2. เลือก Sketch Tab >> Check in “Auto-scale sketch geometries on initial dimension”
>> เลือก Apply
หลังจากเปิดใช้งาน Auto-scale sketch geometries on initial dimension ผลที่ได้จะปรับ Scale ของรูป Profile ไปตามขนาดที่เหมาะสมตามความยาวที่เปลี่ยนไป เพื่อไม่ให้รูปร่างผิดเพี้ยนไปจากเดิม

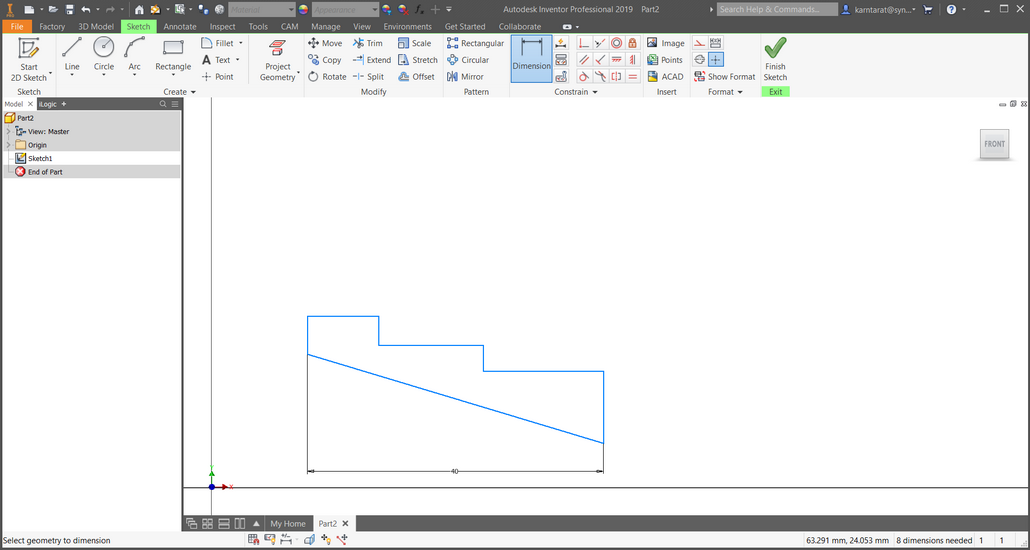

ผลที่ได้จากการกำหนดขนาด เป็นดังภาพ
