การสร้างเส้นแนวอ้างอิง เพื่อวาง Layout ภายใน Sheet Revit 2018 Tips & Tricks #84
หลายคนอาจจะเกิดคำถามว่าเมื่อนำไฟล์งานที่ได้จากแต่ละ View ต่างๆ เข้าไปใน sheet ได้แล้วนั้น เราจะสามารถจัด Layout ภายใน Sheet ได้อย่างไรเมื่อต้องการนำไฟล์งานที่มีอยู่ View ต่างๆ เข้ามารวมกันใน 1 Sheet เพราะจะต้องมาสร้างเส้นเพื่อเป็น Reference ก่อนเพื่อที่จะวาง เราสามารถใช้คำสั่ง Guide Grid เพื่อสร้างเส้นแนวอ้างอิง ช่วยให้เราจัดวาง Layout ได้อย่างง่ายดายตามขั้นตอนด้านล่างนี้

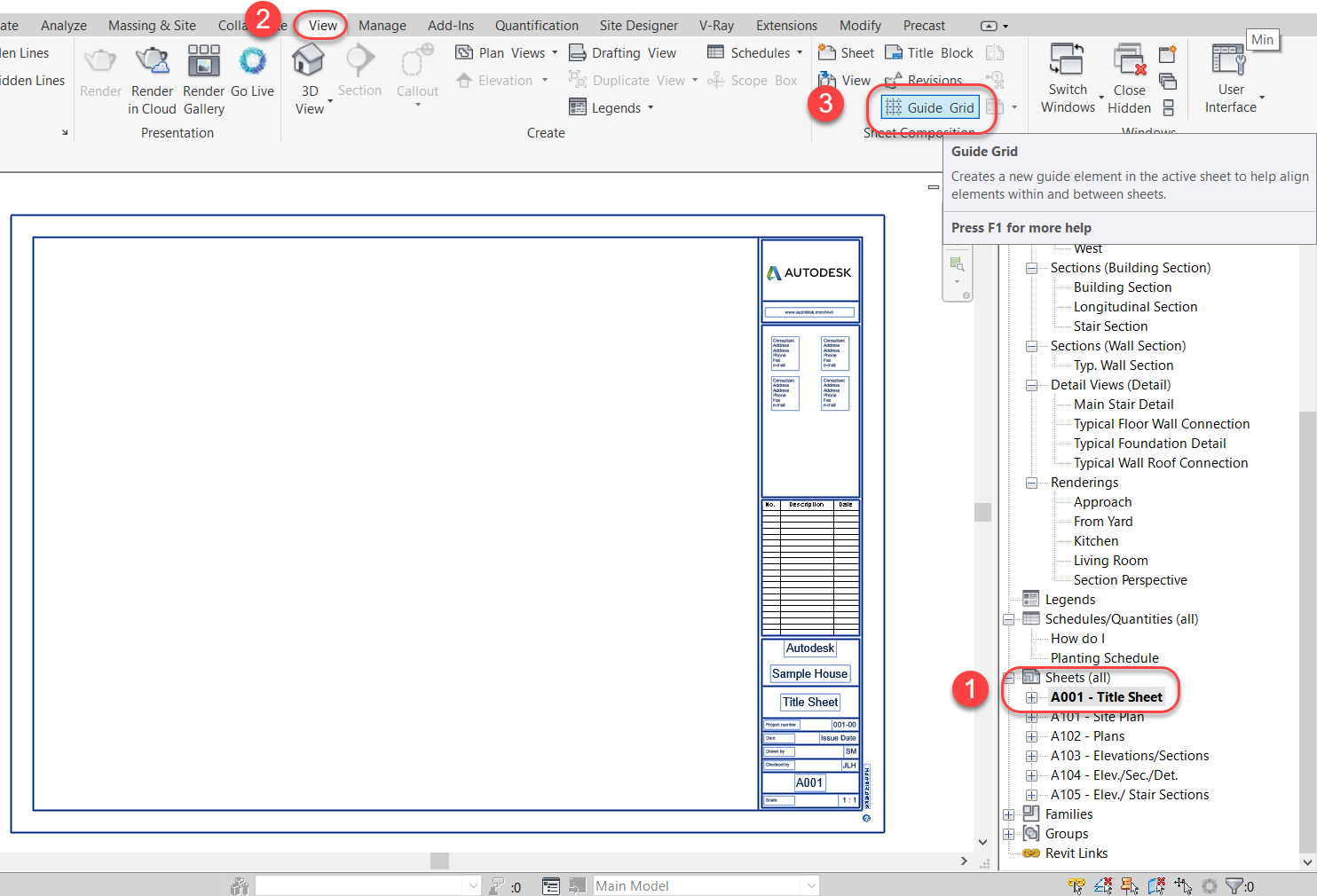

1. เมื่อเข้าสู่หน้า Sheet จากนั้นไปที่แถบ Ribbon/View จากนั้นเลือกที่ Guide Grid

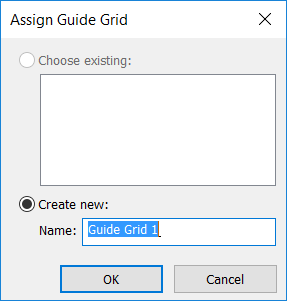

2. จะมีหน้าต่าง Assign Guide Grid ขึ้นมาสามารถนำ Guide Grid ที่มีอยู่แล้วเข้ามาได้ และหากต้องการแบบใหม่ สามารถสร้างขึ้นมาใหม่ได้ โดยทำการตั้งชื่อชุด Guide Grid จากนนั้นเลือก Ok

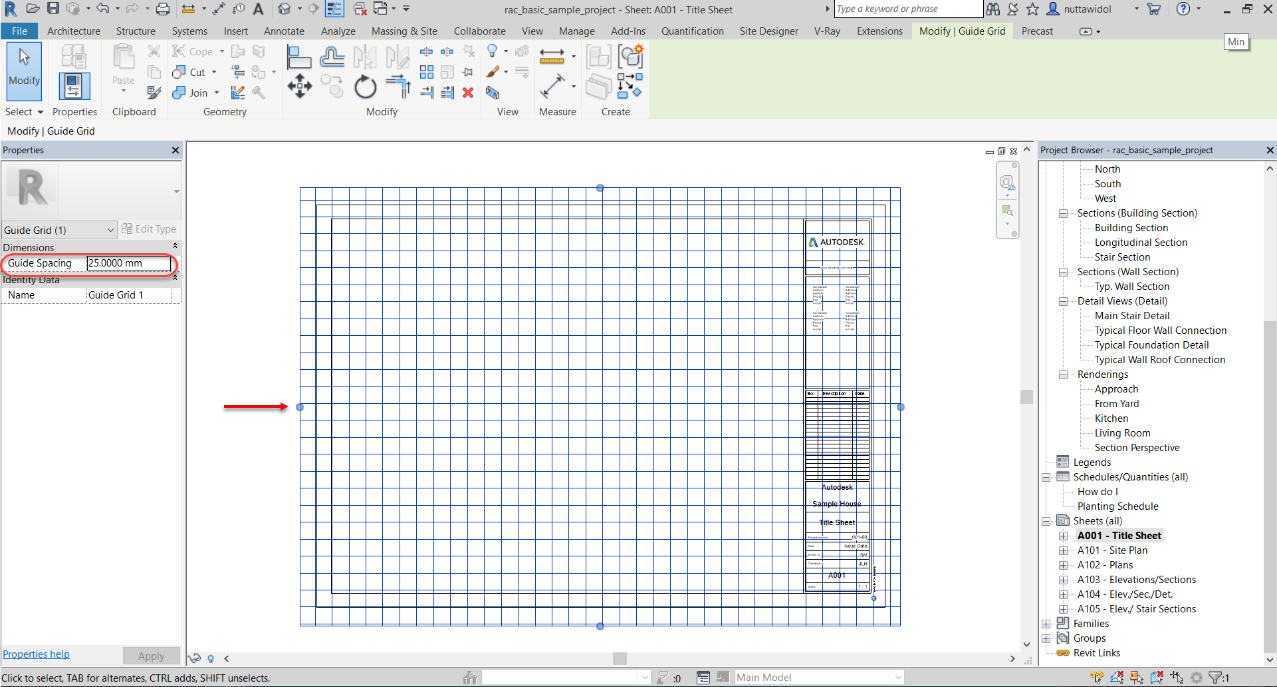

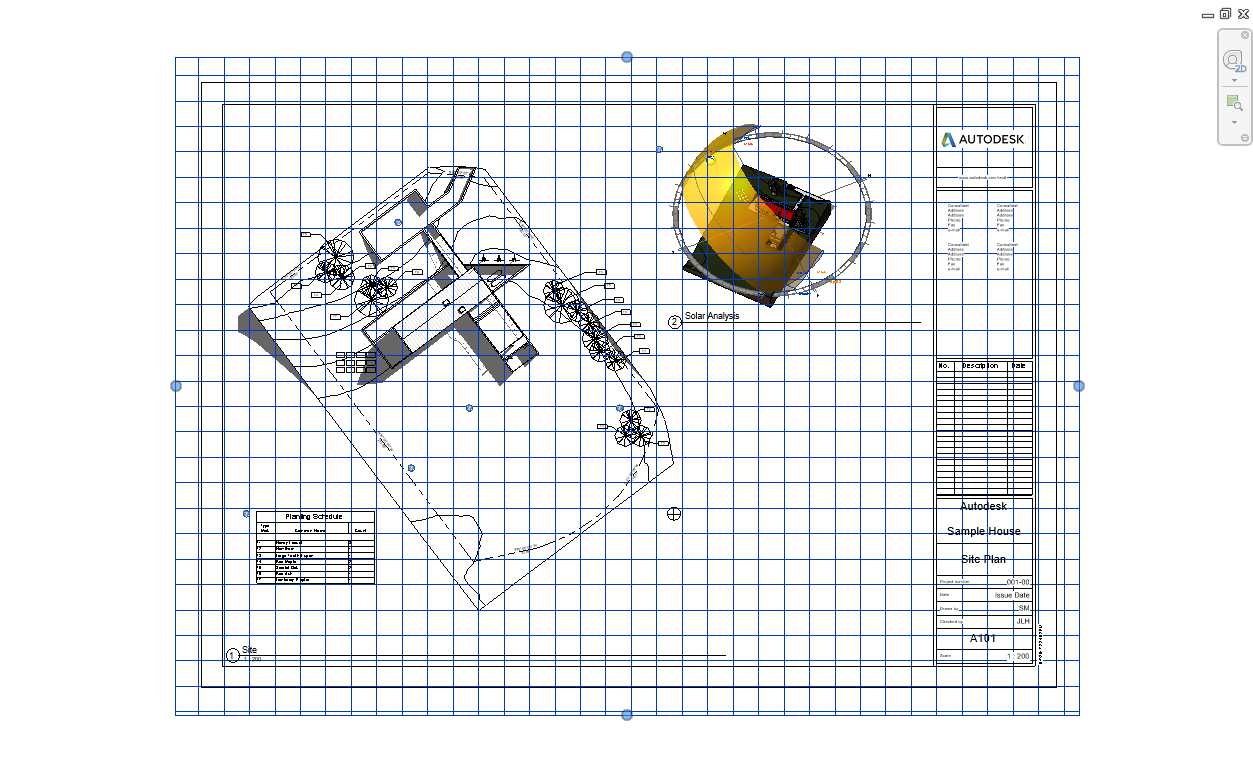

3. จากนั้นจะมีเส้น Guide Grid ขึ้นมาสามารถปรับขนาดได้โดยมีปุ่มด้านข้าง 4 มุม และสามารถปรับขนาดรูปแบบของเส้นแนวอ้างอิง บริเวณช่อง Guide Spacing ได้ ดังรูป
