การแบ่งผิวด้วยคำสั่ง Split Face - Fusion 360 Tips & Tricks #53

การสร้างสรรค์โมเดล 3D ที่ซับซ้อนและมีรายละเอียดนั้นต้องการเครื่องมือที่หลากหลายและทรงพลัง หนึ่งในเครื่องมือที่ขาดไม่ได้สำหรับนักออกแบบ 3D ก็คือโปรแกรม Autodesk Fusion 360 ซึ่งมาพร้อมกับฟีเจอร์มากมายที่ช่วยให้การสร้างโมเดลเป็นไปอย่างราบรื่นและมีประสิทธิภาพ หนึ่งในฟีเจอร์ที่น่าสนใจและใช้งานบ่อยคือคำสั่ง Split Face ซึ่งเป็นเครื่องมือสำคัญในการแบ่งผิวของโมเดลออกเป็นส่วนๆ

เพื่อการปรับแต่งและแก้ไขที่แม่นยำยิ่งขึ้น บทความนี้จะพาคุณไปเรียนรู้วิธีการใช้คำสั่ง Split Face บน Fusion 360 อย่างละเอียด พร้อมตัวอย่างการใช้งานจริง เพื่อให้คุณสามารถนำไปประยุกต์ใช้ในการสร้างสรรค์ผลงานของคุณได้อย่างมีประสิทธิภาพ

วิธีการ

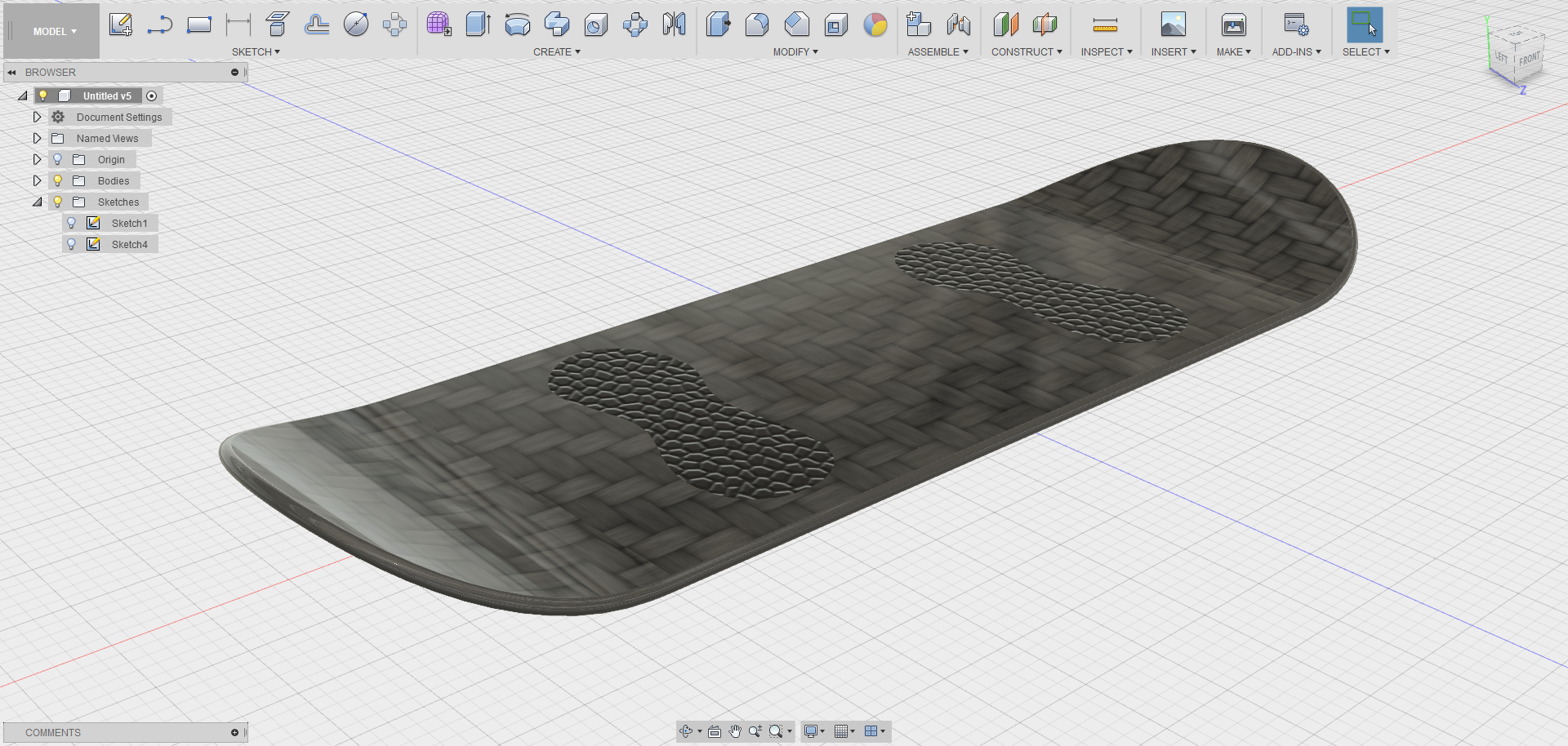

1. ยกตัวอย่างโมเดลดังรูป โดยจะวางตำแหน่งรอยเท้าสำหรับเหยียบ

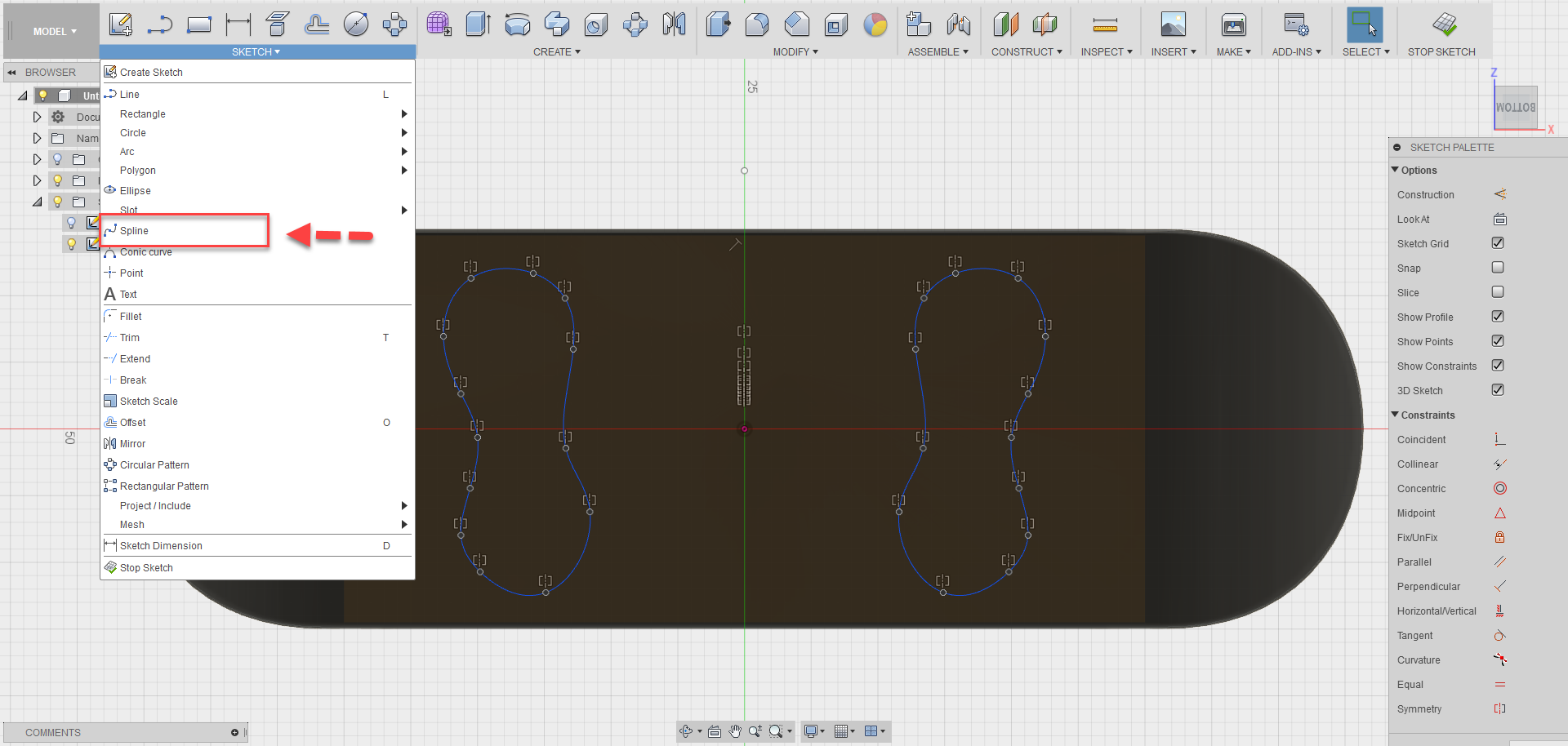

2. สร้าง Sketch รอยเท้าคน ด้วยคำสั่ง Spline ที่ด้านล่างของพื้นสกี ดังรูป

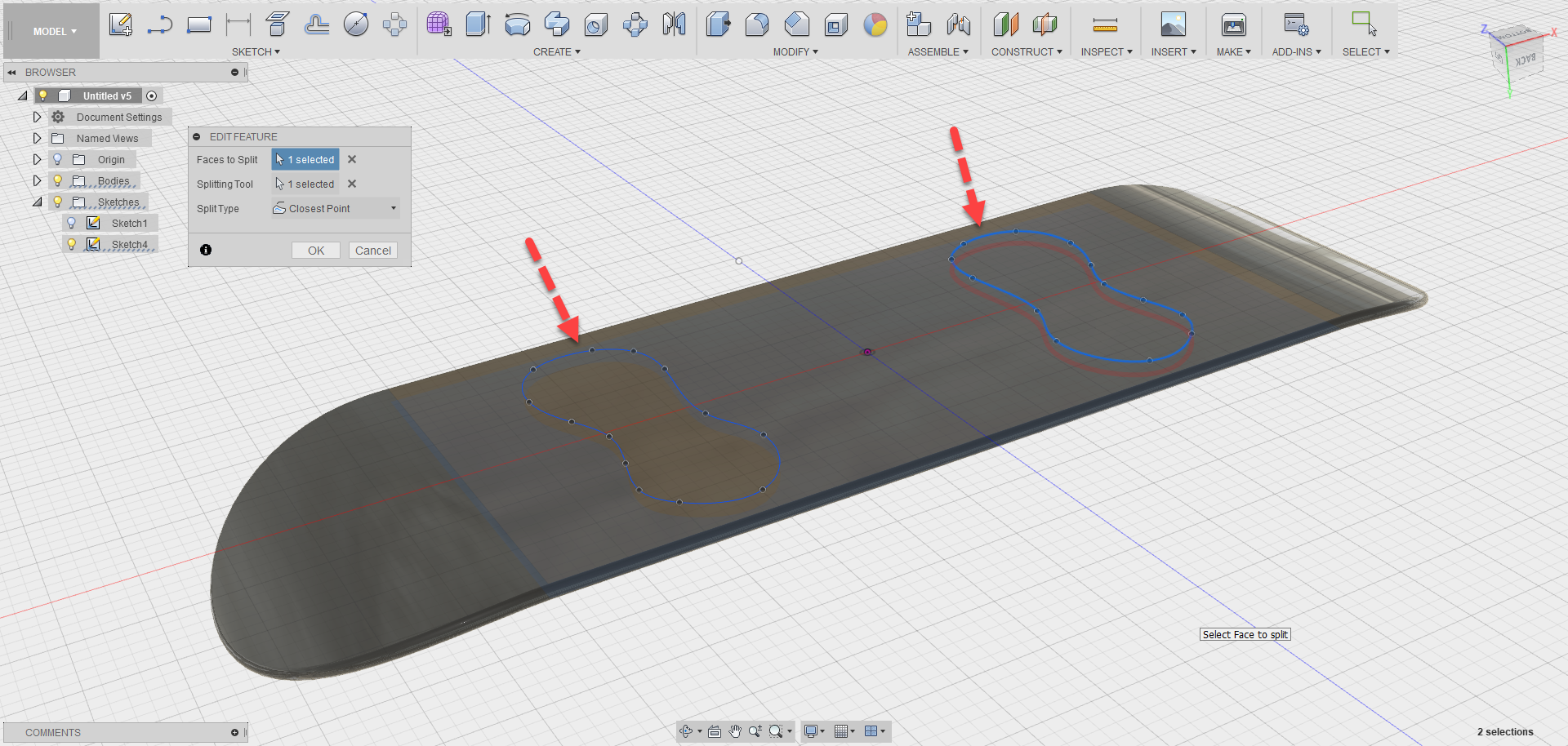

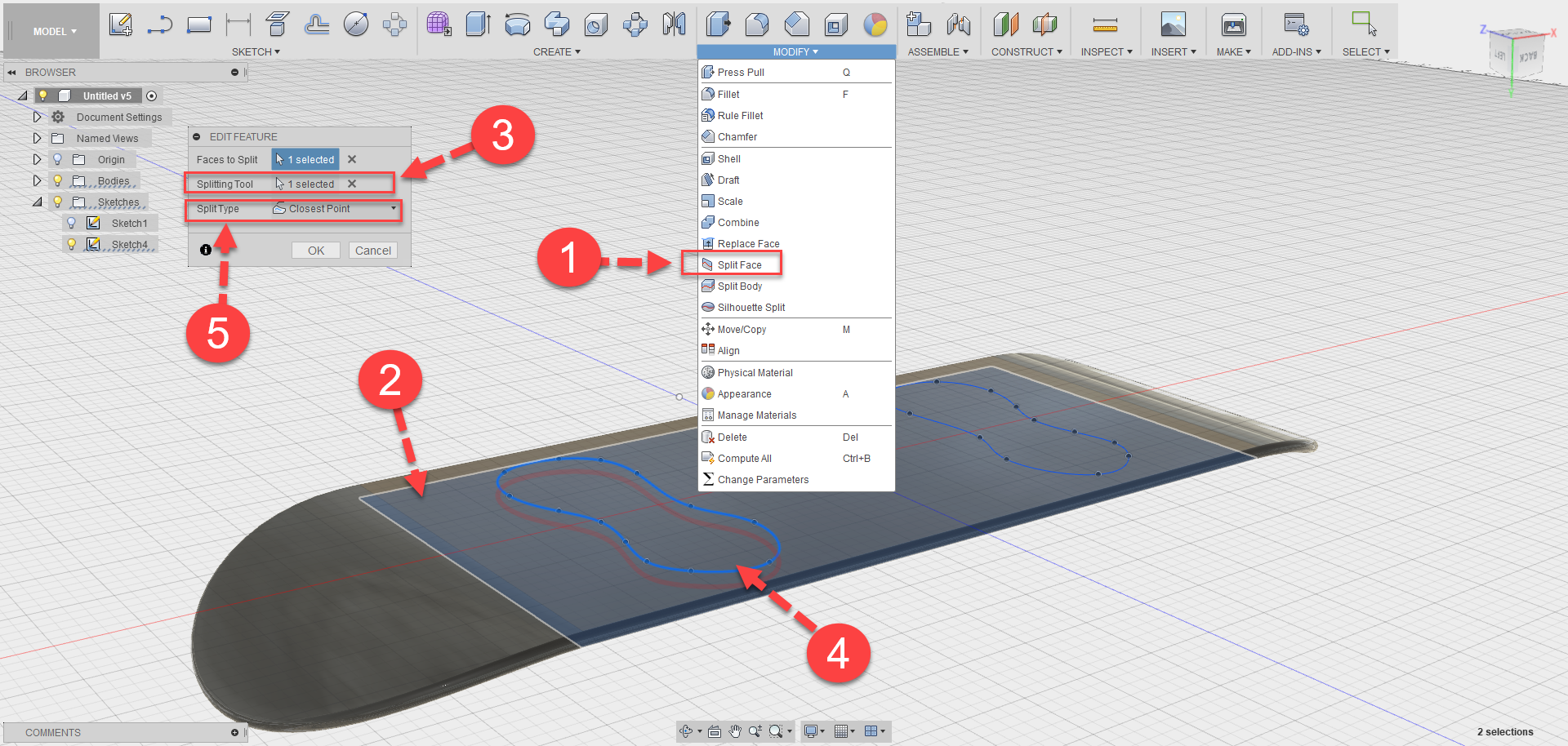

3. จากนั้นคลิกคำสั่ง Split Face เพื่อทำการแบ่งผิวเป็นรูปรอยเท้าที่ Sketch ไว้

4. ทำซ้ำในข้อ 3 กับอีก 1 sketch

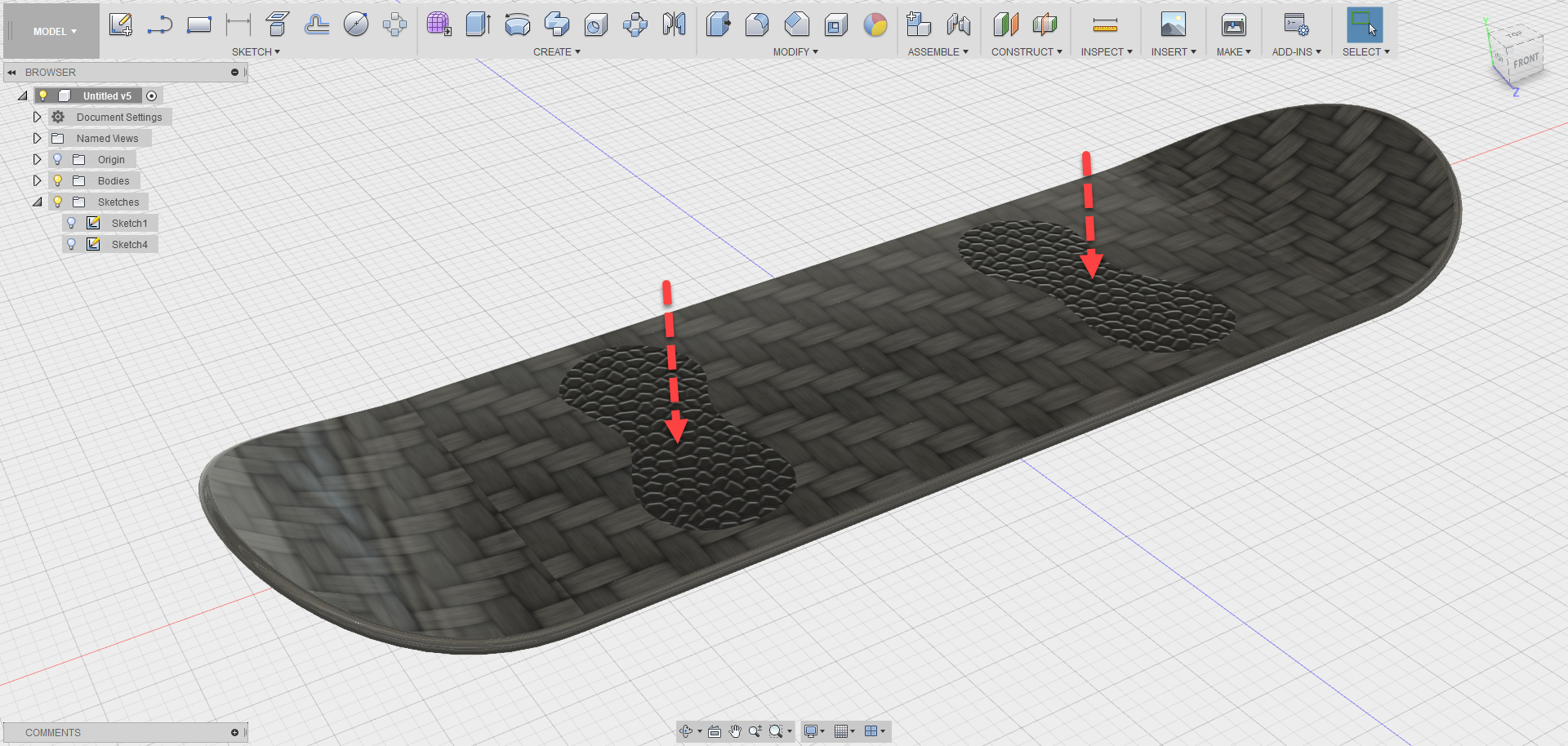

5. จะได้ผิวที่ถูกแบ่งเป็นรูปร่างตาม Sketch ที่สร้างไว้
