การลบผิวงาน Surface Fusion 360 Tips & Tricks #54

Fusion 360 tip & Trick 54 การลบผิวงาน

หากต้องการลบผิวงาน Surface สามารถทำได้ง่ายๆ แค่ใช้คำสั่ง Trim เพียงไม่กี่ขั้นตอนเท่านั้น

วิธีการ

1. ยกตัวอย่างโมเดล ซึ่งมี Surface 2 ผิวตัดกัน ดังรูป

Fusion 360 tip & Trick 54 การลบผิวงาน

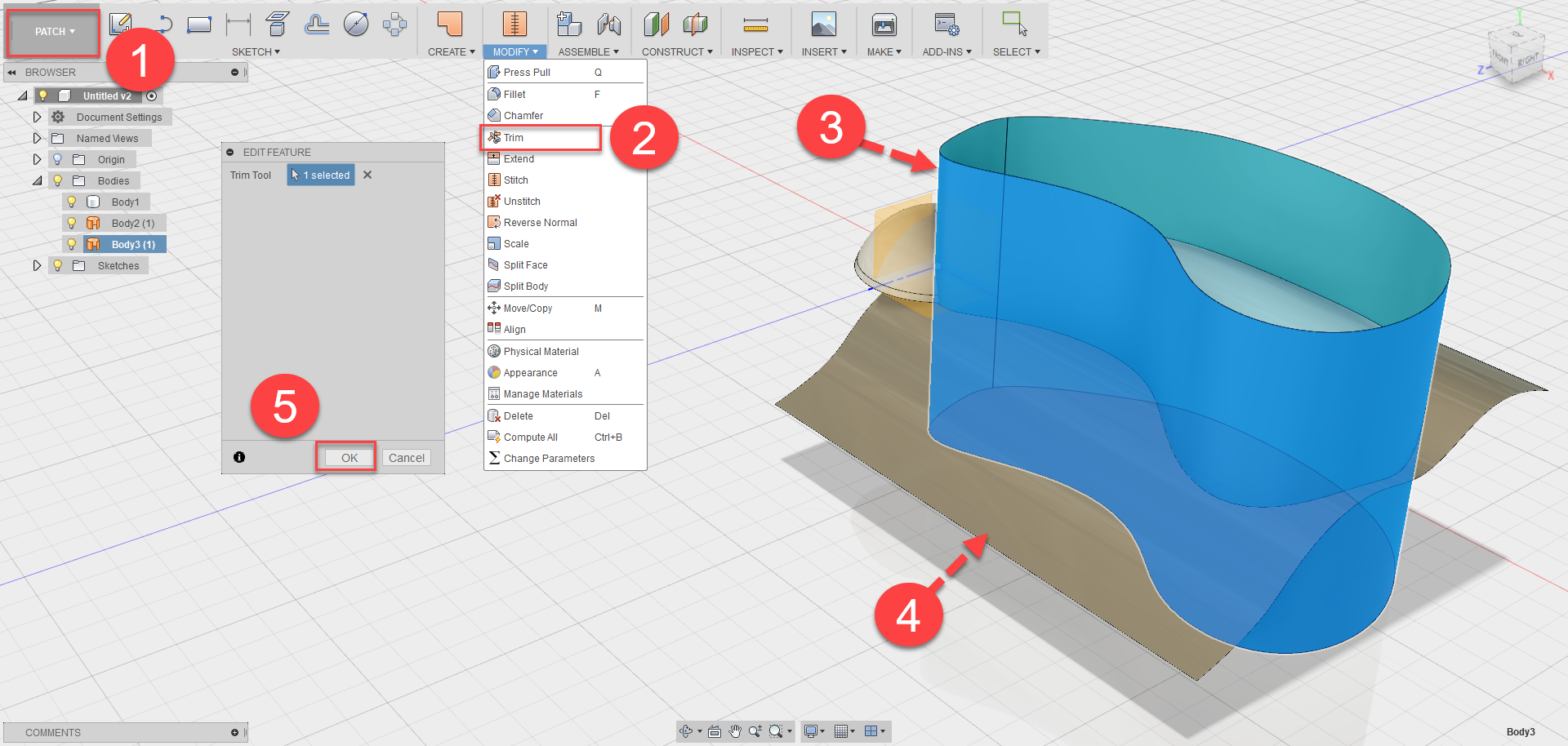

2. เข้าโหมดของ Patch (1) > คลิกคำสั่ง Trim (2) > คลิกเลือก Surface ที่เป็นตัวตัด (3) > ต่อมาคลิกเลือก Surface ที่ต้องการเอาออก (4) > และคลิก ok

Fusion 360 tip & Trick 54 การลบผิวงาน

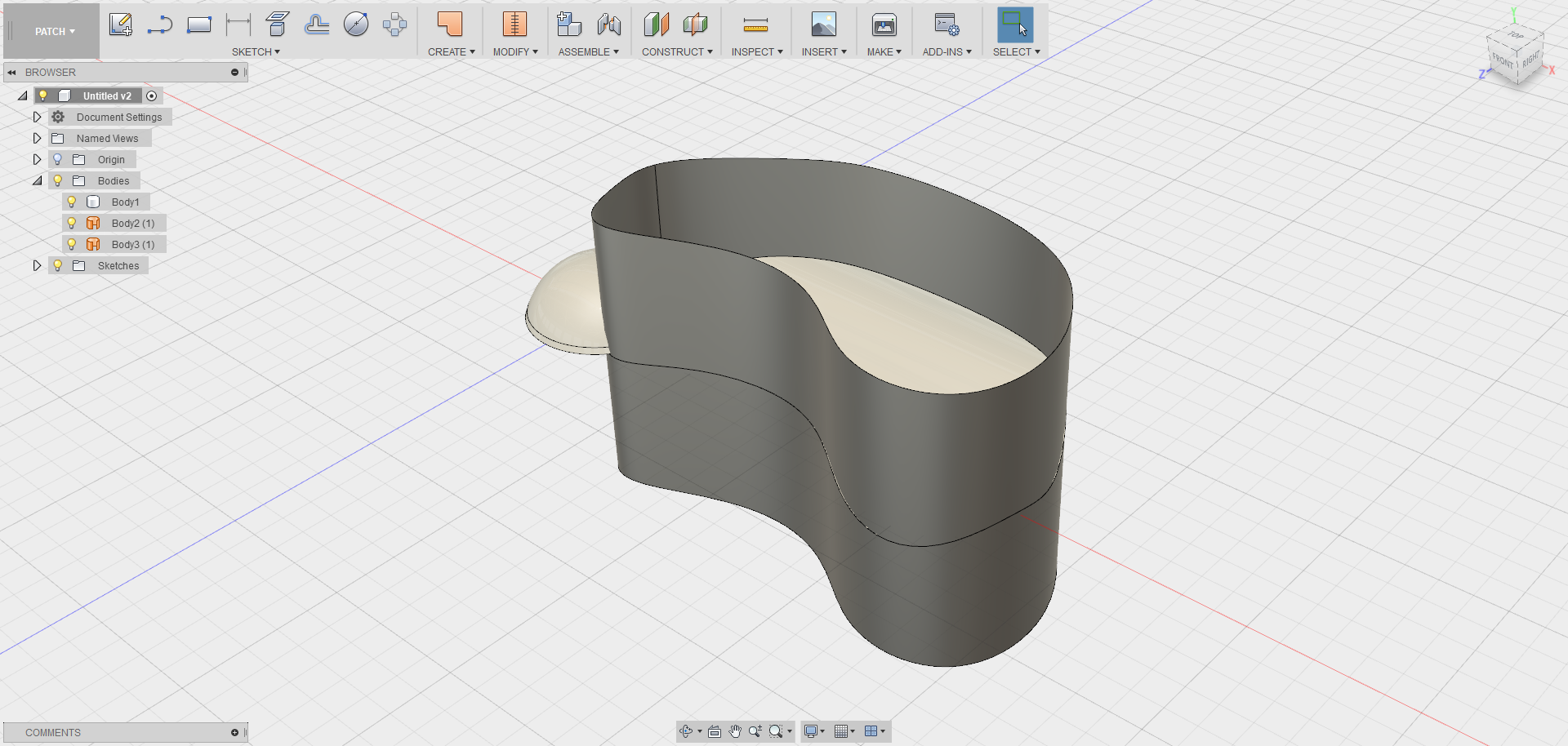

3. จะได้โมเดลลักษณะดังภาพ

Fusion 360 tip & Trick 54 การลบผิวงาน

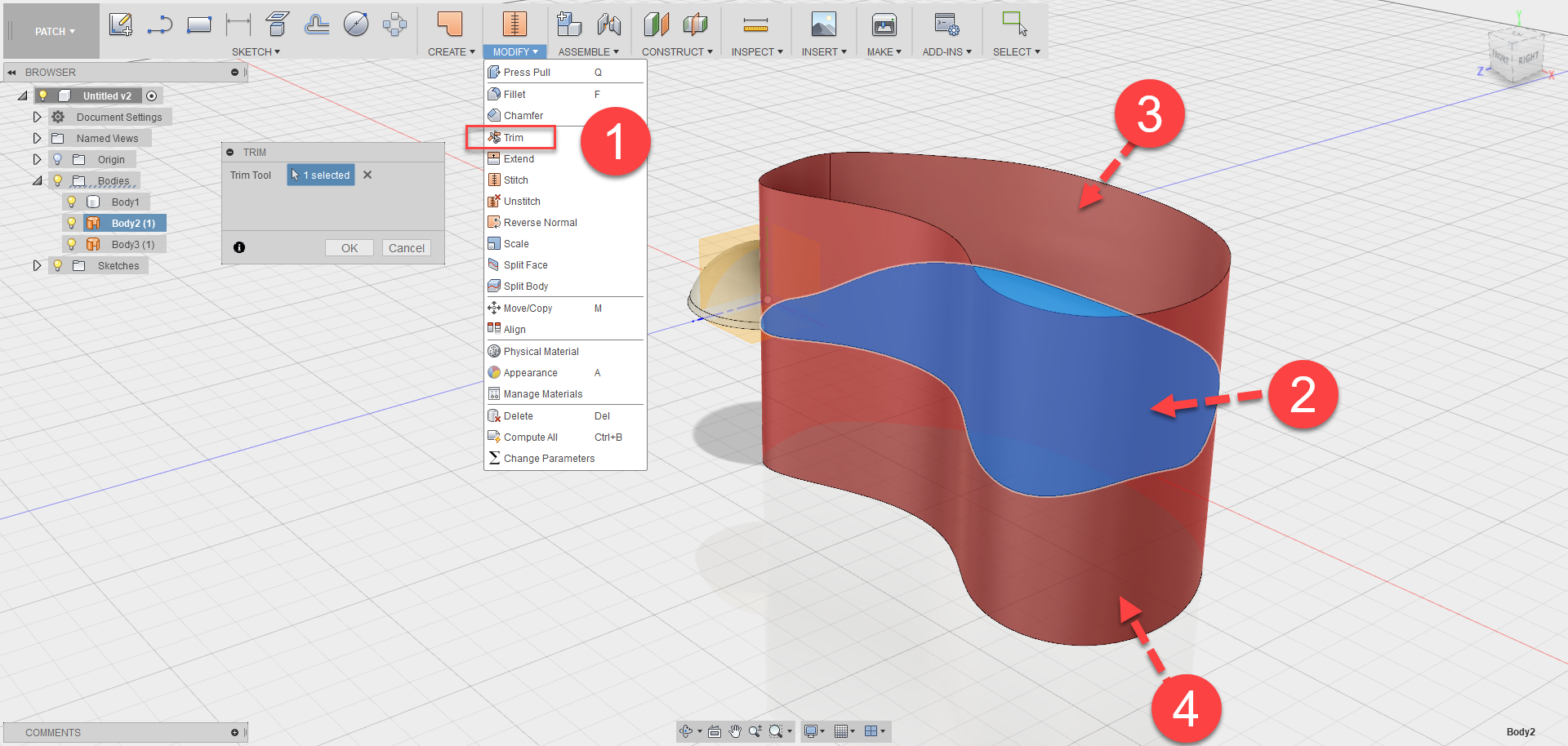

4. ทำซ้ำโดยคลิกคำสั่ง Trim (1) > คลิกเลือก Surface ที่เป็นตัวตัด (2) > แล้วคลิกเลือก Surface ที่ต้องการเอาออก (3,4) > และคลิก ok

Fusion 360 tip & Trick 54 การลบผิวงาน

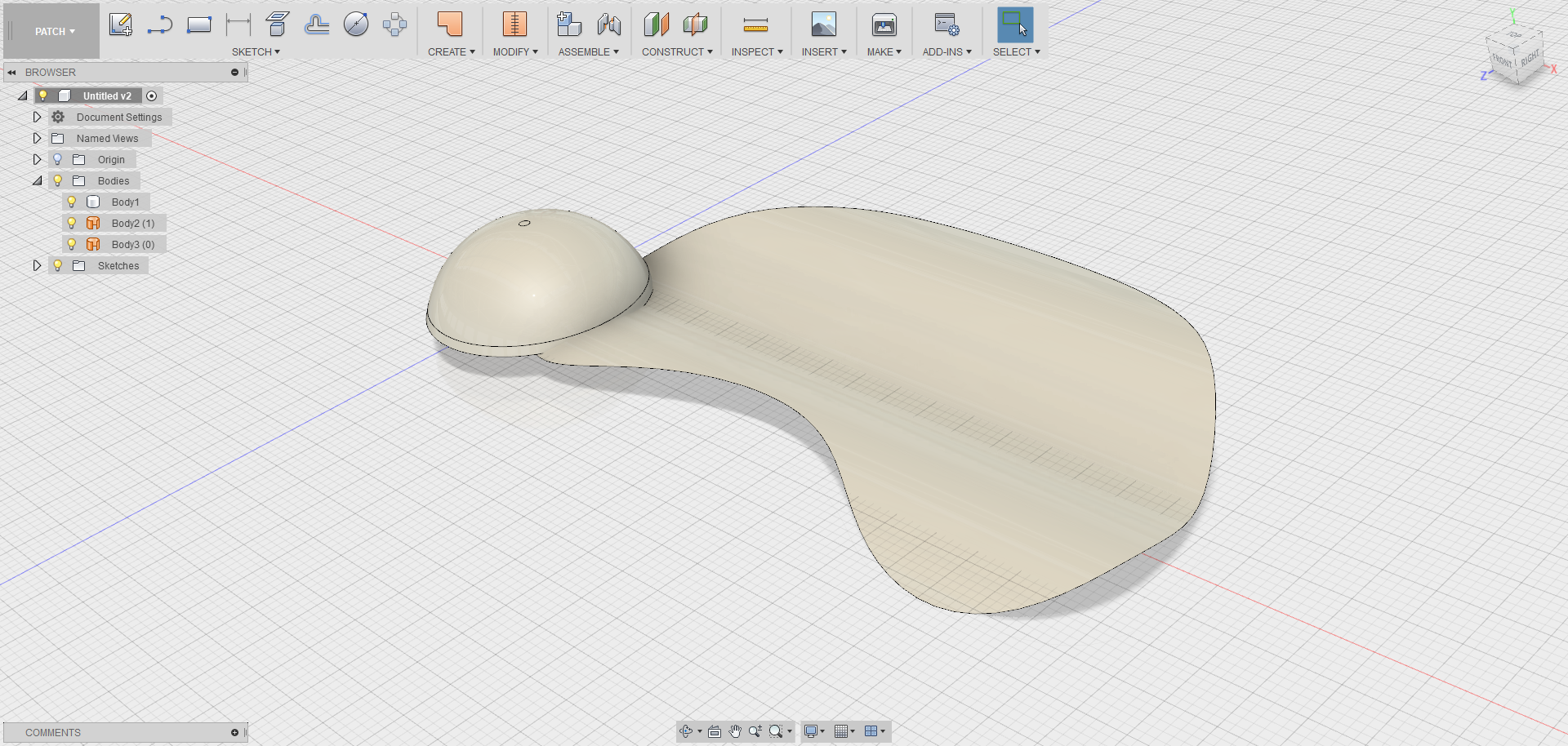

5. จะได้โมเดลลักษณะตามที่ต้องการจาก surface ที่ตัดกันดังภาพ

Fusion 360 tip & Trick 54 การลบผิวงาน

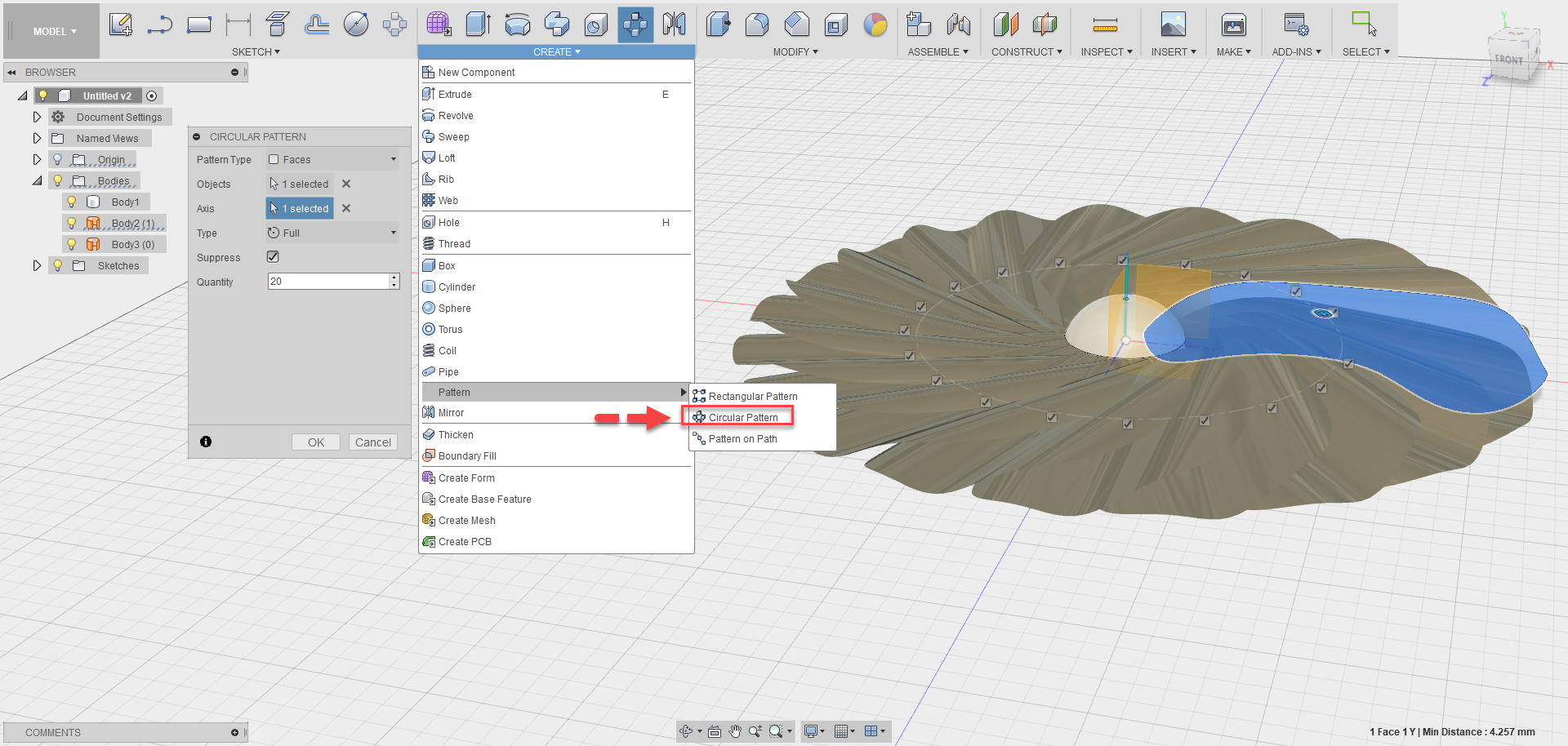

6. จากนั้นทำการ Patten

Fusion 360 tip & Trick 54 การลบผิวงาน

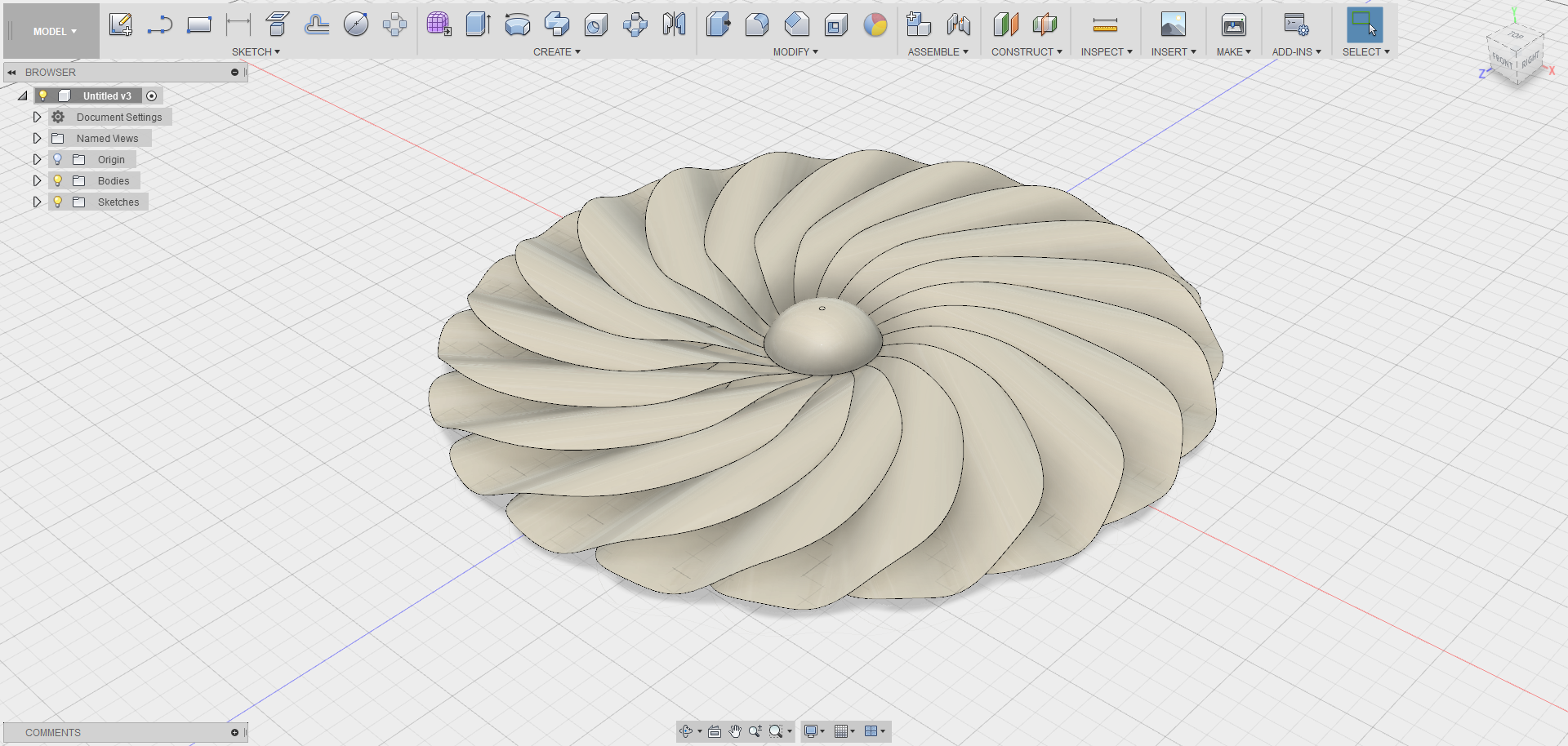

7. ก็จะได้โมเดลดังภาพ

Fusion 360 tip & Trick 54 การลบผิวงาน
