วิธีการ Loft Surface ตามเส้น Contour Inventor Tips & Tricks #76

Inventor Loft Surface 1

การทำ Loft Surface ตามเส้น Contour สามารถทำได้ง่ายๆ โดยการใช้คำสั่ง Loft ซึ่งมีวิธีการดังนี้

วิธีการ

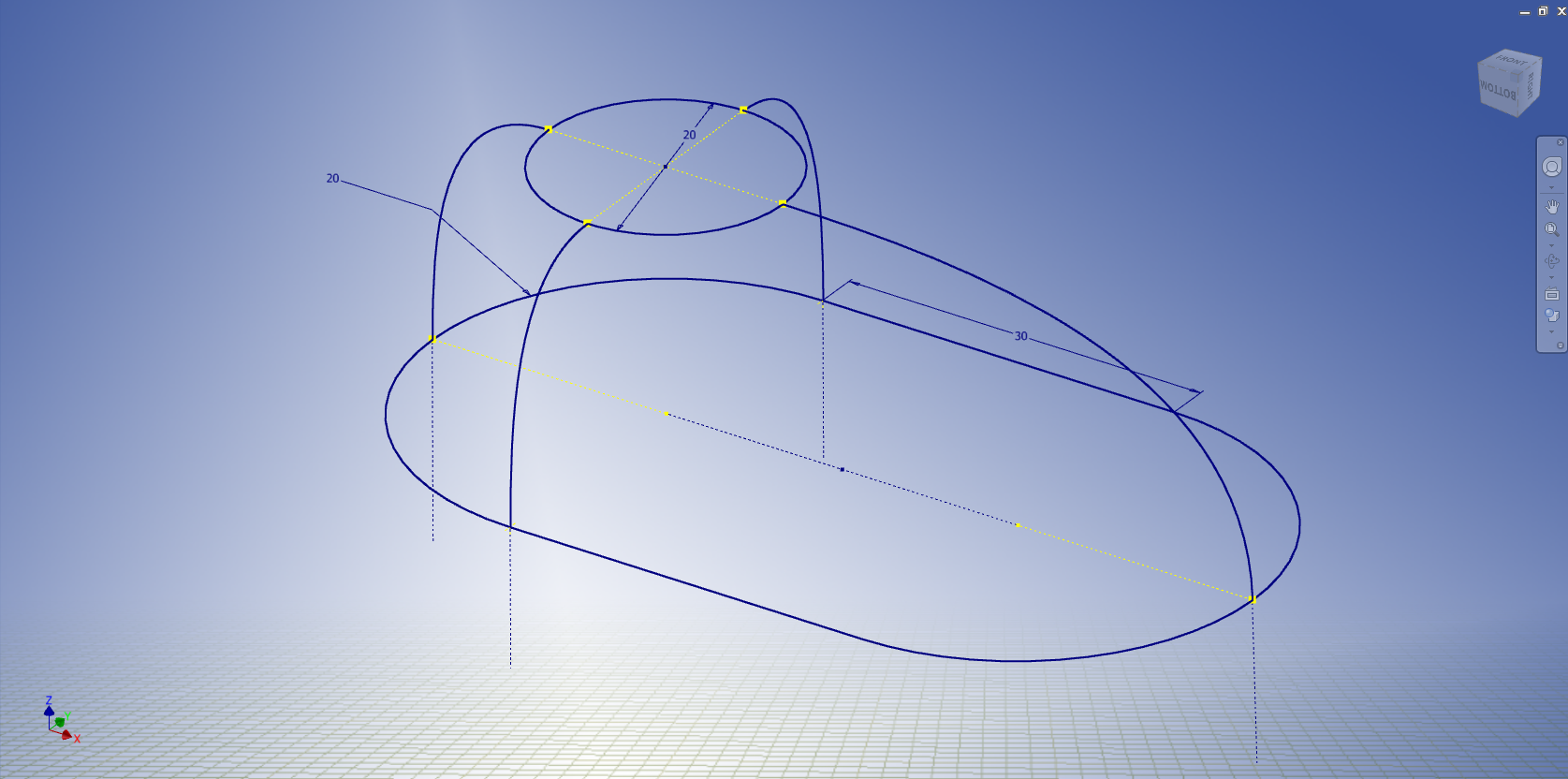

1. ยกตัวอย่างสร้างเส้น Sketch ดังรูป

Inventor Loft Surface 1

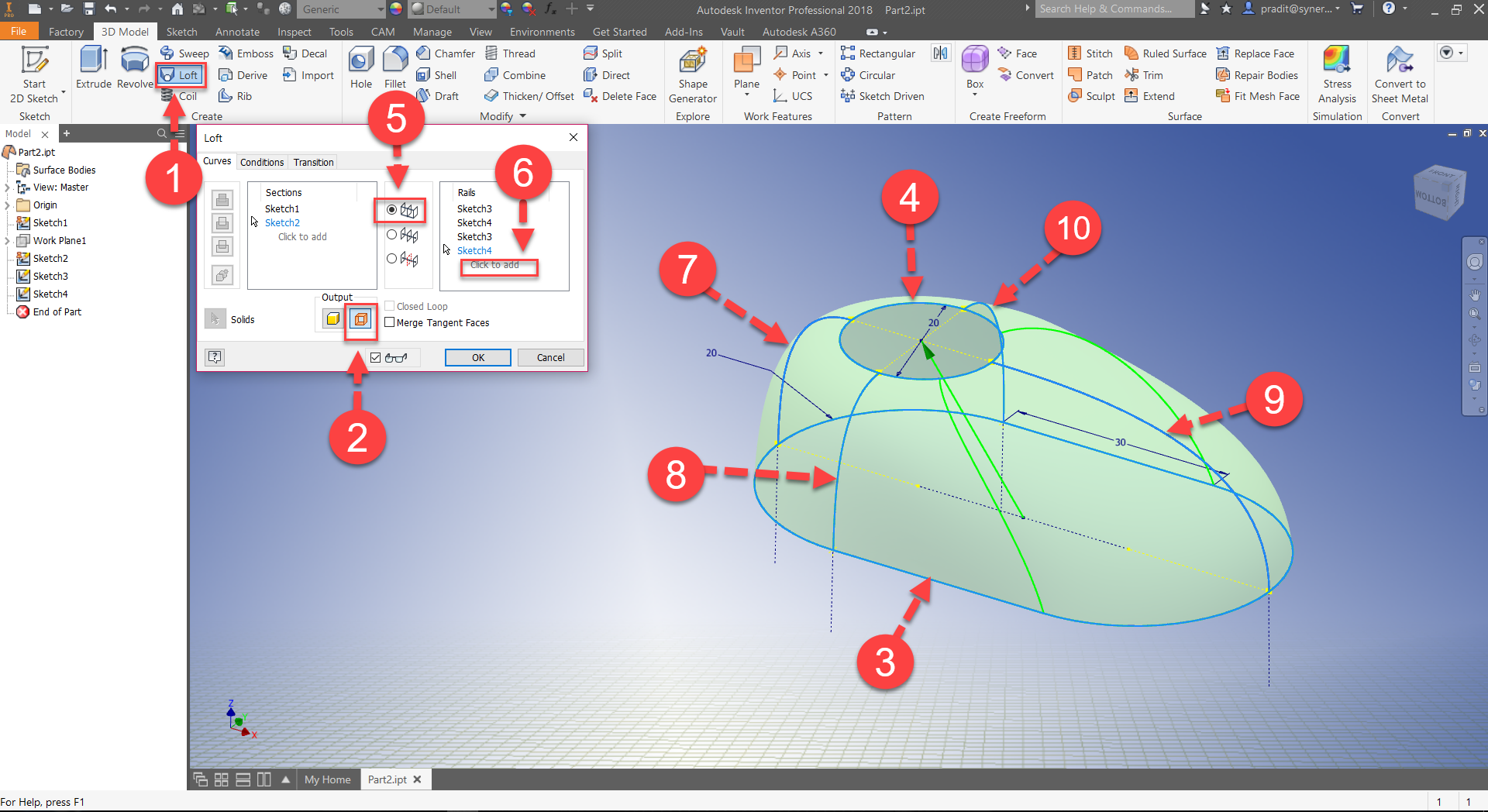

2. คลิกคำสั่ง Loft เลือก out put เป็น surface คลิกเลือกเส้น Sketch (3) คลิกเลือกเส้น Sketch (4) เลือกเป็นแบบ Rails (5) คลิกเลือก Click to add (6) คลิกเลือกเส้น Sketch (7-10) แล้วคลิก ok

Inventor Loft Surface 2

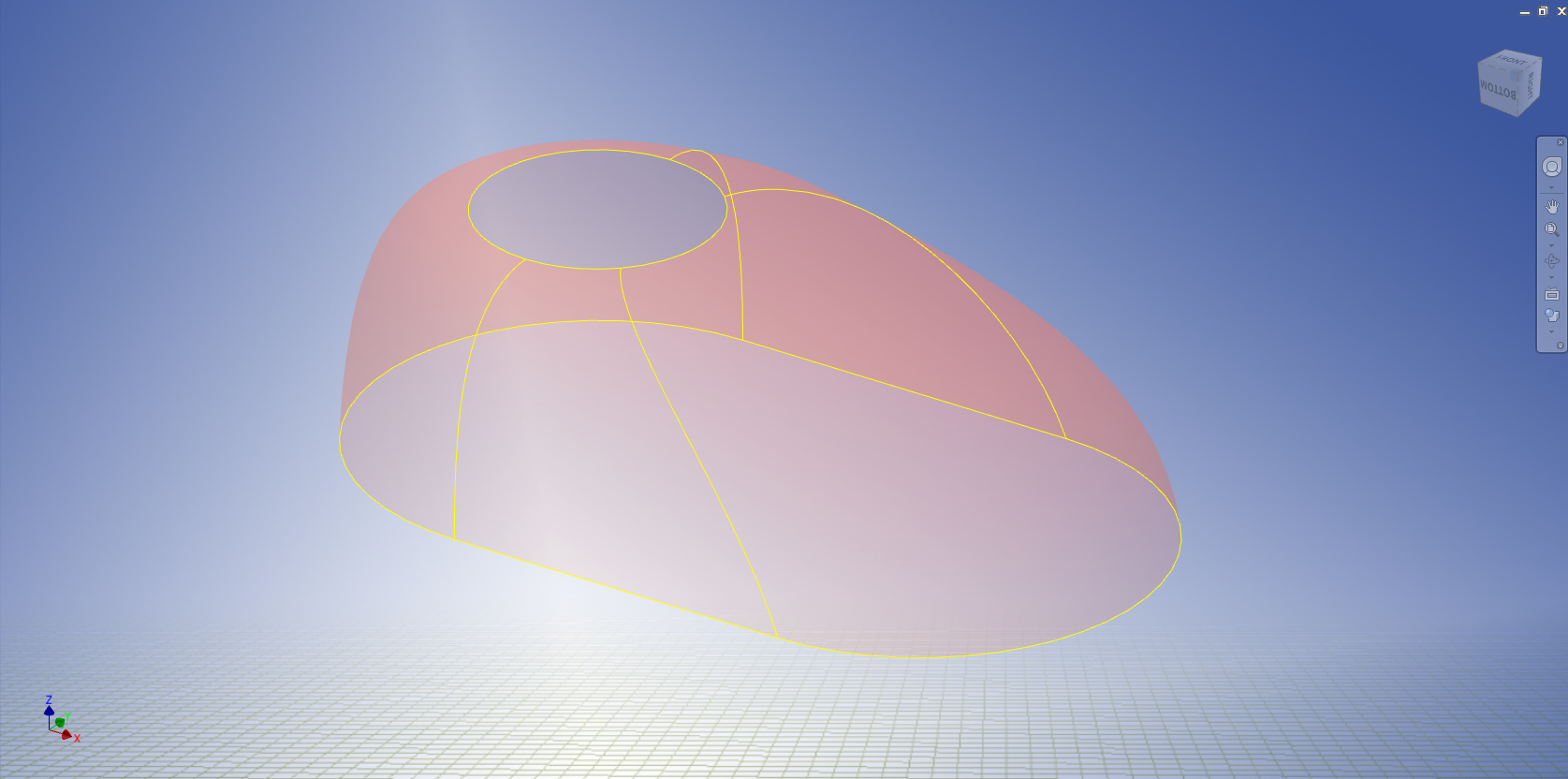

3. ก็จะได้ Surface ตามเส้น Guide Rails ดังรูป

Inventor Loft Surface 3
