Multi-Body งานแผ่นพับ แผ่นคลี่ - Inventor Tips & Tricks #77

Inventor Tips & Tricks 77

การเปลี่ยน Multi-Body ให้เป็น Assembly เพื่อนำไปตัดเป็นงานแผ่นพับ แผ่นคลี่ได้ง่ายๆ

1. ยกตัวอย่างสร้างเส้น Sketch ดังรูป

Inventor Tips & Tricks 77

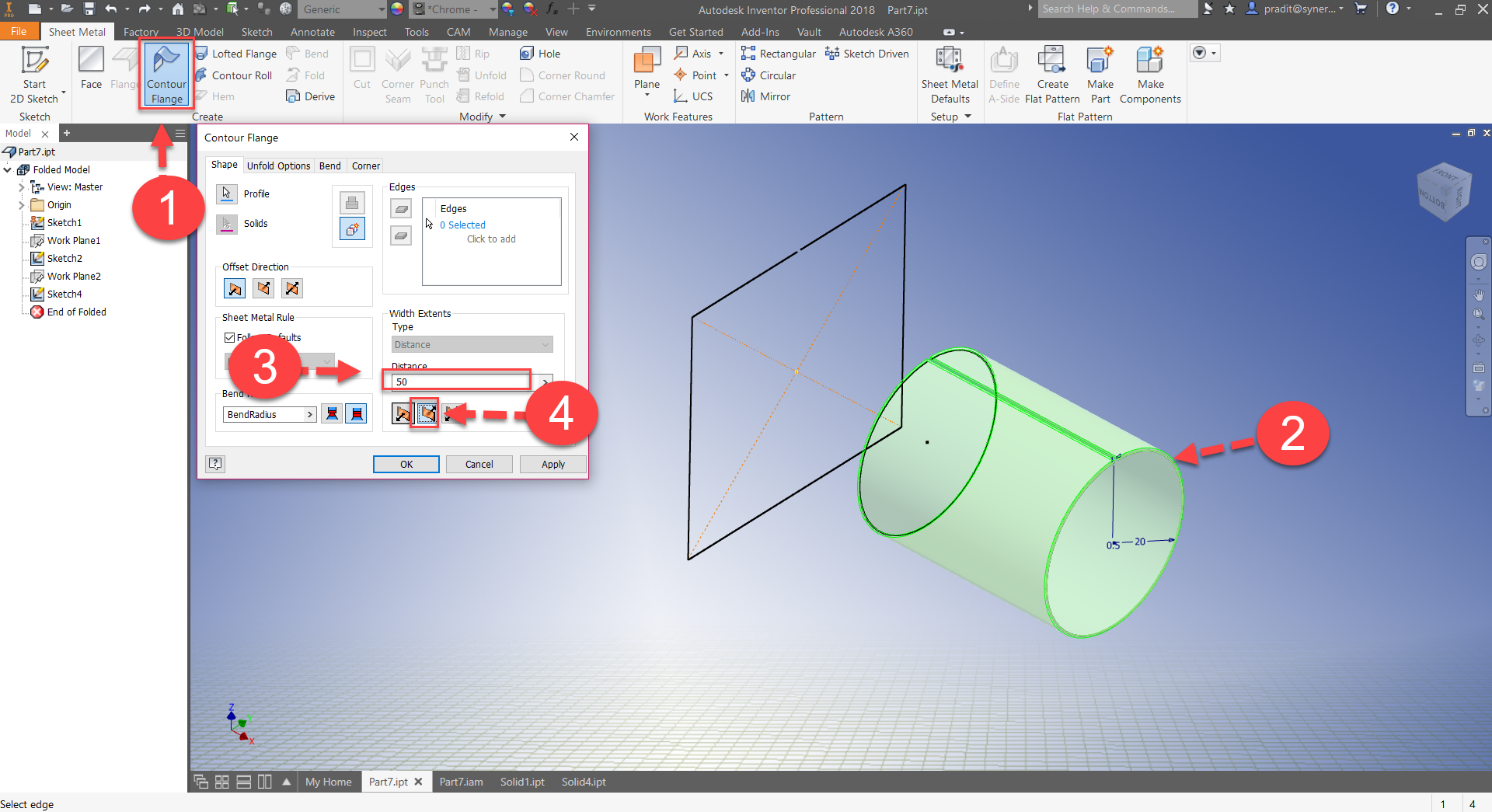

2. คลิกคำสั่ง Contour Flange เพื่อสร้างท่อกลม ยกตัวอย่างดังรูป

Inventor Tips & Tricks 77

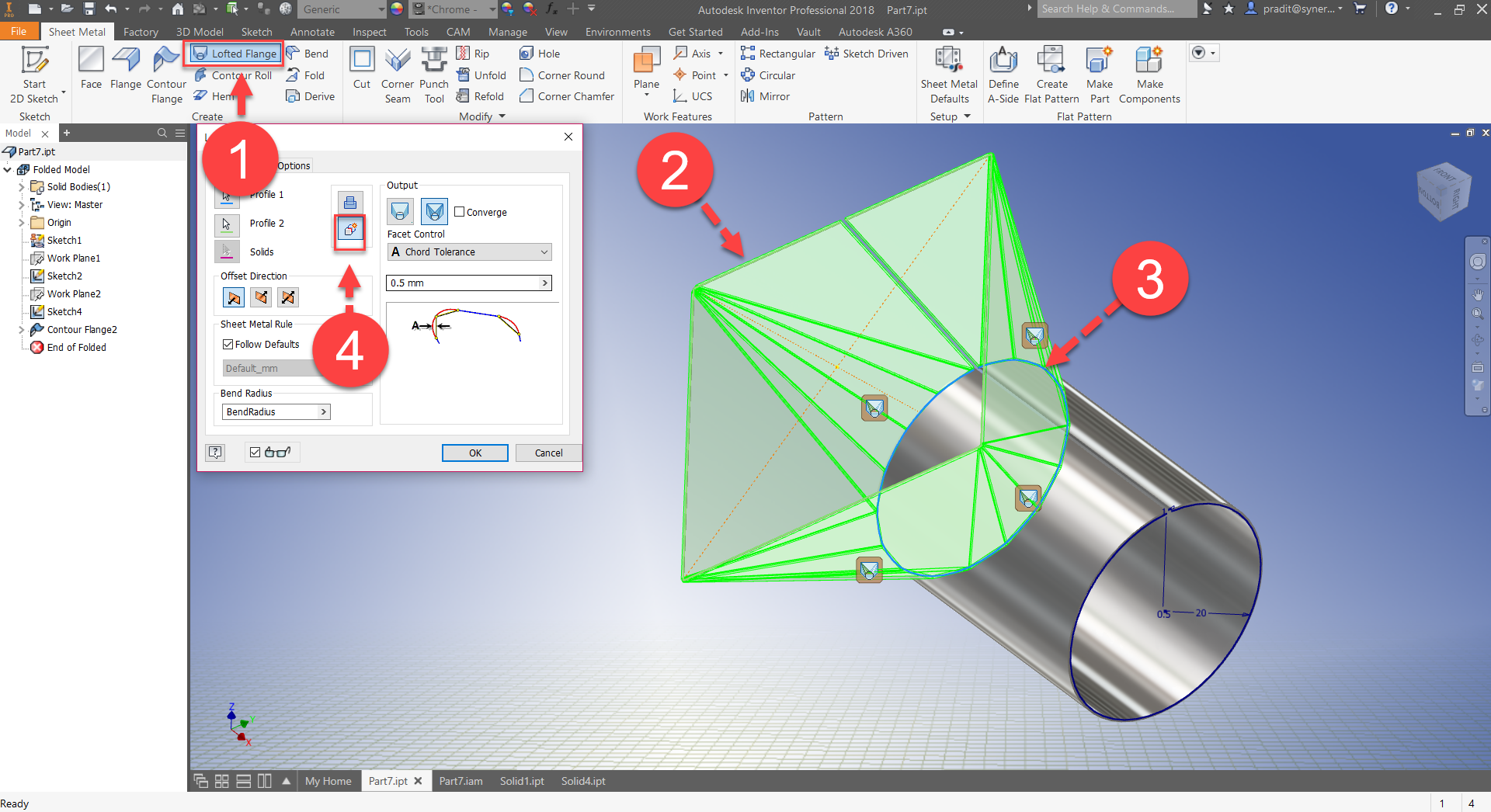

3. หลังจากนั้นคลิกคำสั่ง Loft Flange เพื่อสร้างกรอบดังรูป โดยสำคัญที่เบอร์ 4 คือคลิกเลือก new solid เพื่อสร้าง solid ก้อนใหม่ในโหมดของ part เพื่อจะแตกไปเป็น Assembly ต่อไป

Inventor Tips & Tricks 77

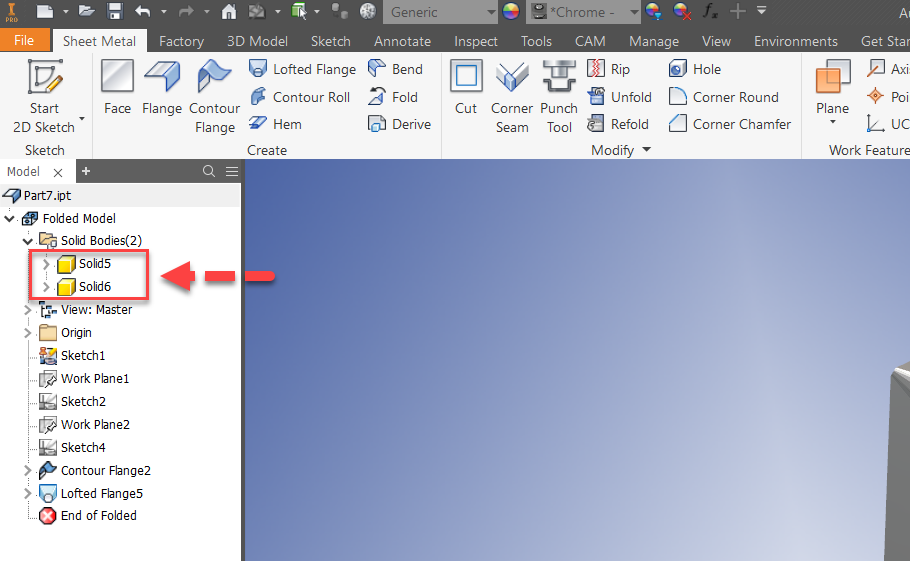

4. ตรวจสอบที่ Browser bar จะมี solid bodies อยู่ 2 ก้อนดังรูป

Inventor Tips & Tricks 77

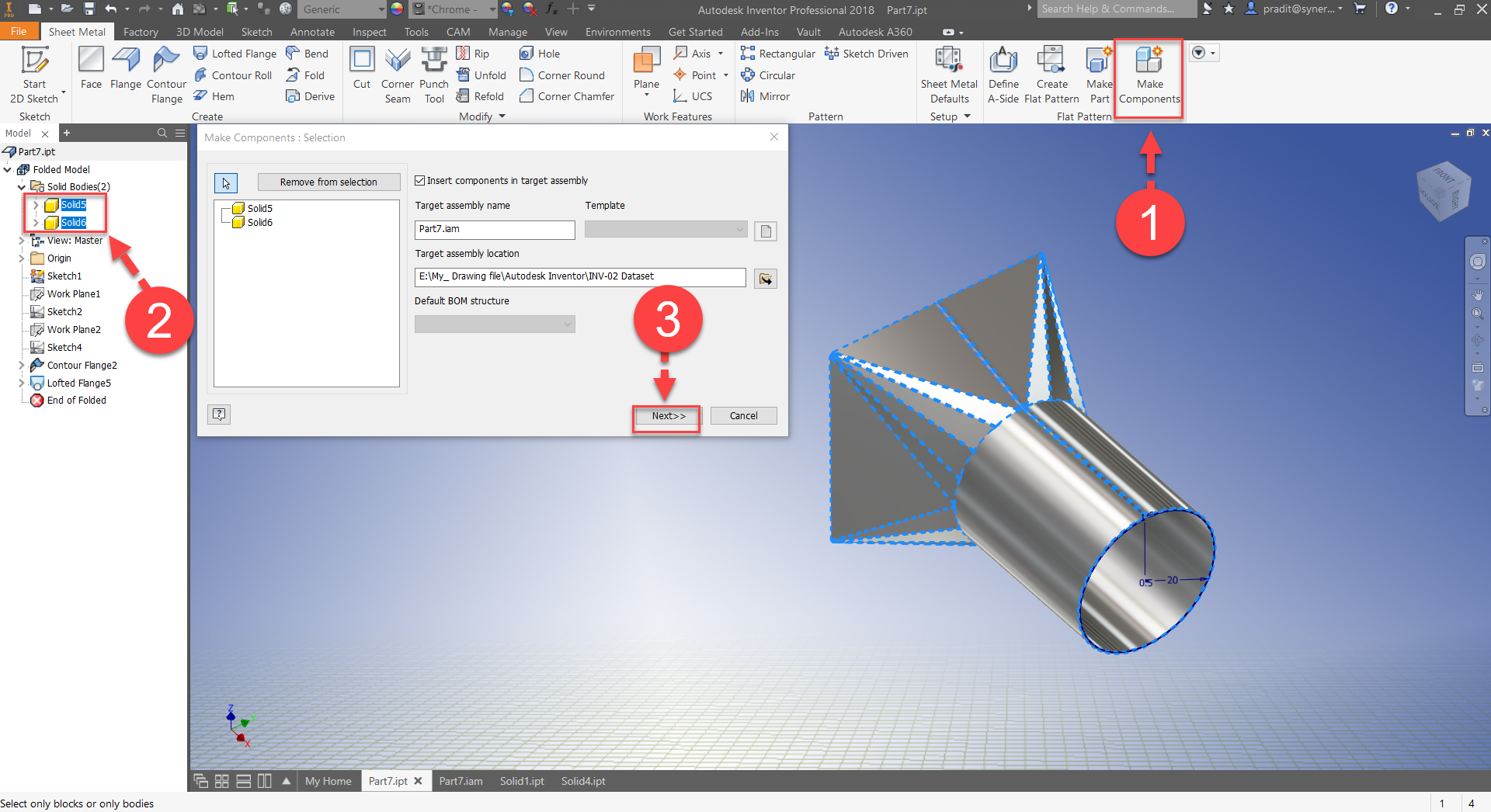

5. เปลี่ยน Multi-body ให้เป็น Assembly ด้วยคำสั่ง Make components ดังรูป

Inventor Tips & Tricks 77

6. ก็จะได้ Assembly File ที่มี Part 2 ชิ้นแบบอัตโนมัติ

Inventor Tips & Tricks 77

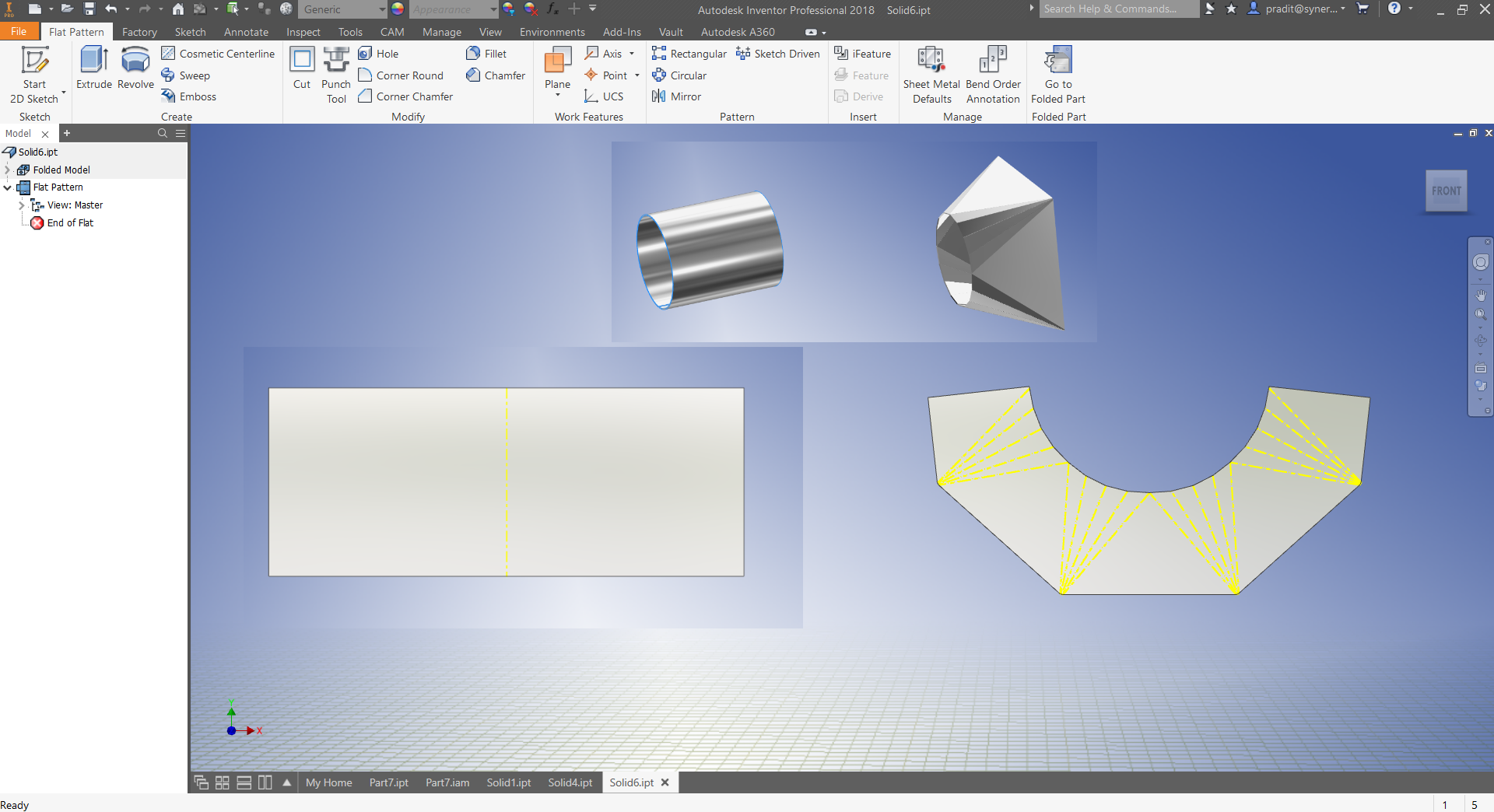

7. และสามารถที่จะคลี่เพื่อนำไปตัดเลเซอร์ได้เลยอัตโนมัติ โดยคลิก Create Flat Patten ในแต่ละ Part

Inventor Tips & Tricks 77
